6.2 Ausrichtung
Sensor auf geeigneten Reflektor ausrichten. Positionierung so wählen, dass der rote
Sendelichtstrahl in der Mitte des Reflektors auftrifft. Der Sensor muss freie Sicht
auf den Reflektor haben. Es darf sich kein Objekt im Strahlengang befinden [siehe
Abbildung 3]. Es ist darauf zu achten, dass die optischen Öffnungen von Sensor und
Reflektor vollständig frei sind.

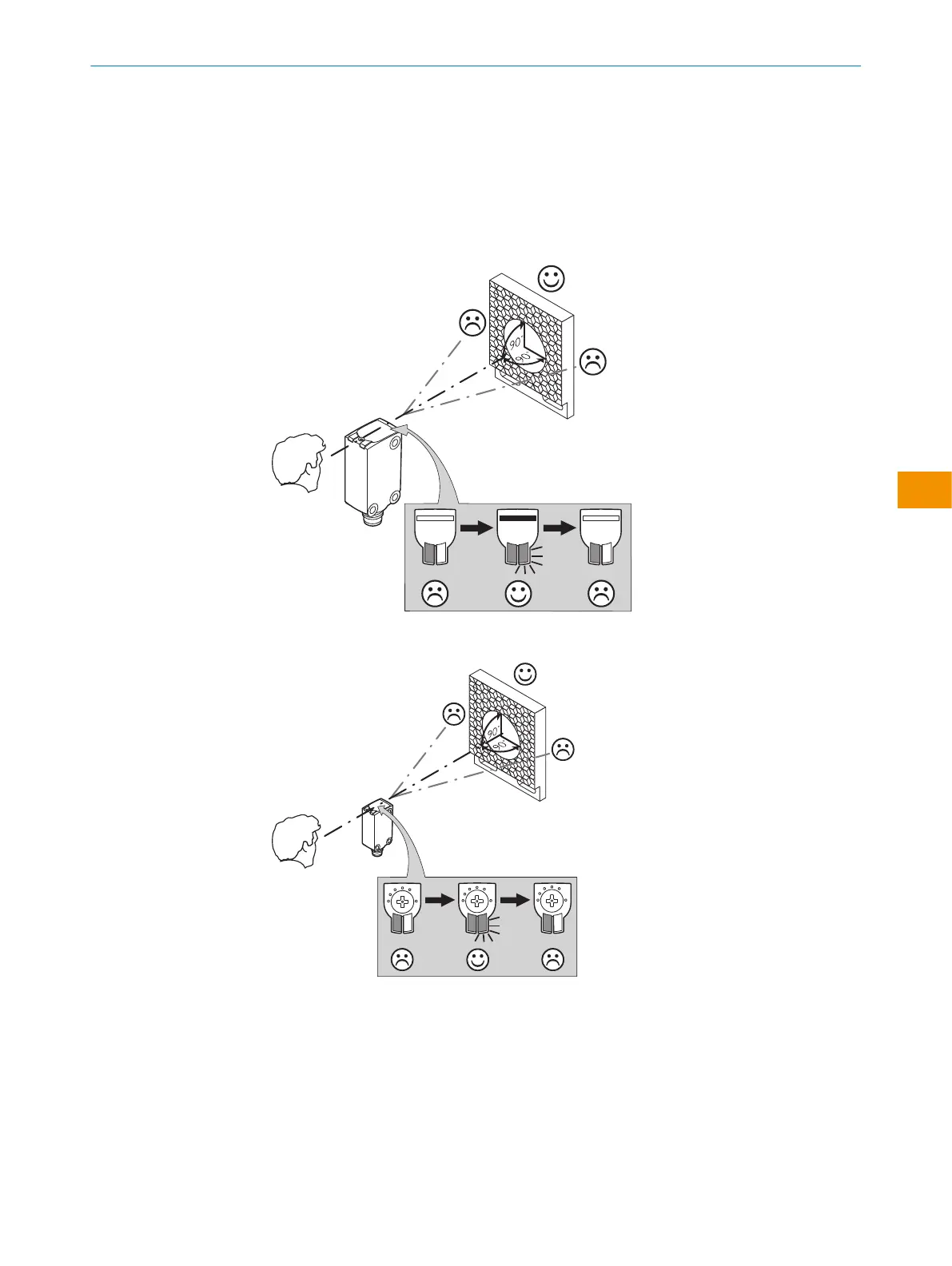

Abbildung 3: Ausrichtung
Abbildung 4: Ausrichtung WLG4S
6.3
Einsatzbedingungen prüfen
WLG4S sind Reflexions-Lichtschranken, in der das Autokollimationsprinzip mit einem
Multiempfangselement (SSR) kombiniert wird. Dadurch ist es möglich, die größtmögli‐
che Robustheit gegen depolarisierende Objekte mit einem sehr großen Schaltabstand
zu vereinen. Das bedeutet, dass die WLG4S eine hohe Funktionsreserve (unempfind‐
licher gegen Verschmutzung) hat und bei depolarisierenden Objekten keine Fehlschal‐
tungen zeigt.
