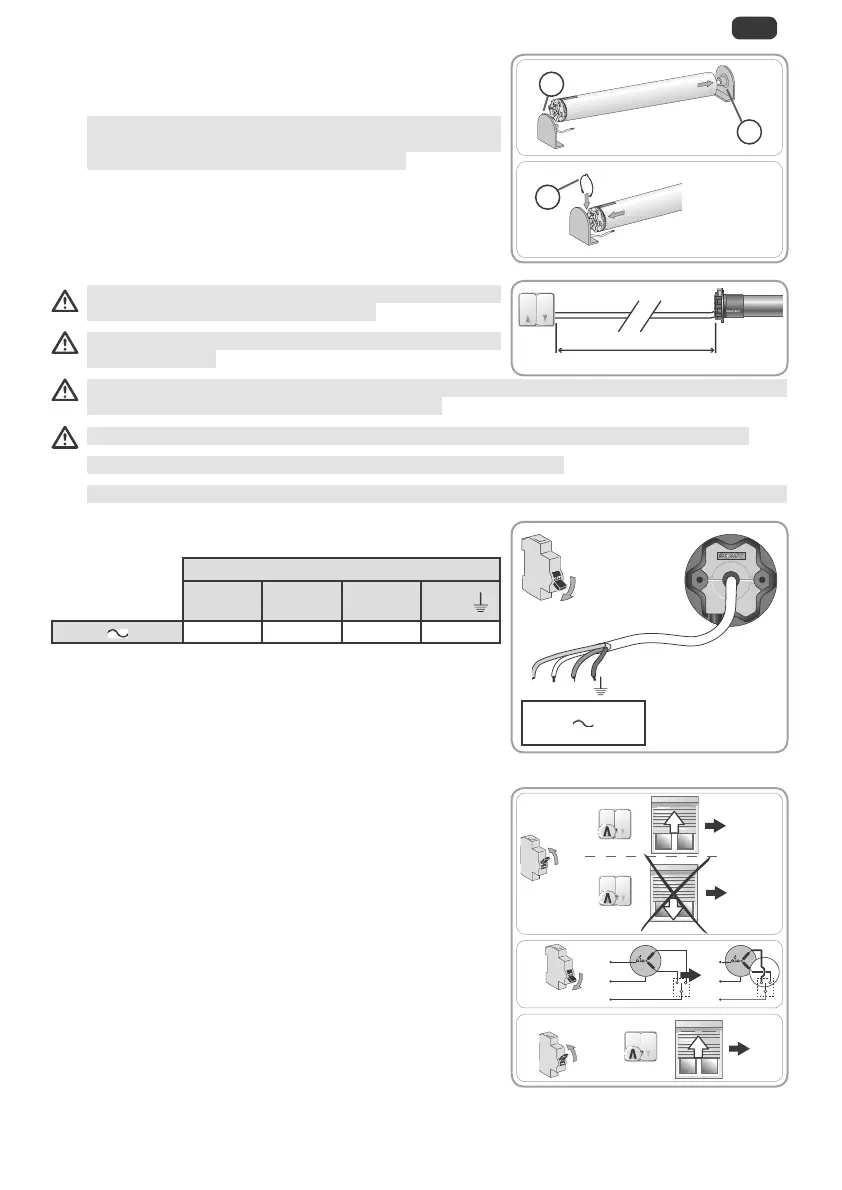

2. 1. 4. Montering av röret
1) Montera röret på beslaget f och motorhuvudet
i motorfästet g:
1
Försäkra dig om att röret är fastlåst på beslaget.
Denna åtgärd förhindrar röret från att lossa från
beslaget när jalusin når sitt nedre stopp.
2) Beroende på typen av hållare, sätt in låsringen h.
2. 2. KABLAGE
Kablar som ska dras genom metallvägg ska skyddas
och isoleras med kabelgenomföring.
Fäst kablarna så att de inte kommer i kontakt med
någon rörlig del.
Om motorn ska användas utomhus och kabeln är av typen H05-VVF ska kabeln dras
i ett UV-beständigt hölje, t.ex. en kabelkanal.
Motorkabeln kan demonteras. Skadad kabel ska bytas mot ny kabel av samma typ.
1
Motorkabeln ska vara åtkomlig: den ska kunna bytas enkelt.
1
Lämna alltid en böj på strömförsörjningskabeln för att undvika att vatten tränger in i motorn!
- Bryt huvudbrytaren.
- Anslut motorn enligt uppgifterna i tabellen nedan:
Kabel
Nolla (N) Fas (L1) Fas (L2)
Jord (
)
230 V
50 Hz
Blå Brun Svart Grön/gul
2. 3. DRIFTTAGNING
2. 3. 1. Kontrollera rotationsriktningen
1) Slå på strömmen.
- Tryck på knappen Upp på kontrollenheten:
Om jalusin går upp är inkopplingen korrekt och
drifttagningen är färdig.
Om jalusin i stället går ner går du vidare till nästa
steg.
2) Bryt strömmen.
- Skifta den bruna och den svarta ledaren
på kontrollenheten.
3) Slå på strömmen.
- Tryck på Upp-knappen för att kontrollera
rotationsriktningen.
1)
2)
h
g
f
L ≤ 50 m
230 V 50 Hz
N L1 L2
OFF
1)
2)
3)
ON
ON
OFF
OK
2
OK
