SOMFY Oximo WT - Installation; Montering

81
Copyright © 2005 - 2014 Somfy SAS. All rights reserved. Billederne er ikke kontraktmæssigt bindende.
DA
2. INSTALLATION
1
Det er meget vigtigt, at den autoriserede motoriserings- og automatiseringsinstallatør
følger instrukserne under installationen af motorenheden.
1
Motorenheden må aldrig tabes på gulvet, stødes, gennembores eller sænkes ned i vand.
1
Installer et styringspunkt for hver motorenhed.
1
Slut aldrig 2 styringspunkter til den samme motor.
1
Kontroller at denne motor er kompatibel med en busteknologi såsom " ".
2. 1. MONTERING
1
Kontroller om rulleskodden og dets udstyr er robust nok.
1
Sørg for, at den anvendte motorenhed passer til rulleskoddens størrelse for ikke at risikere
at beskadige rulleskodden og/eller Somfy-produktet.
Yderligere oplysninger om motorenhedens kompatibilitet med rulleskodden og dens
udstyr fås ved at rette henvendelse til fabrikanten af rulleskodden eller til Somfy.

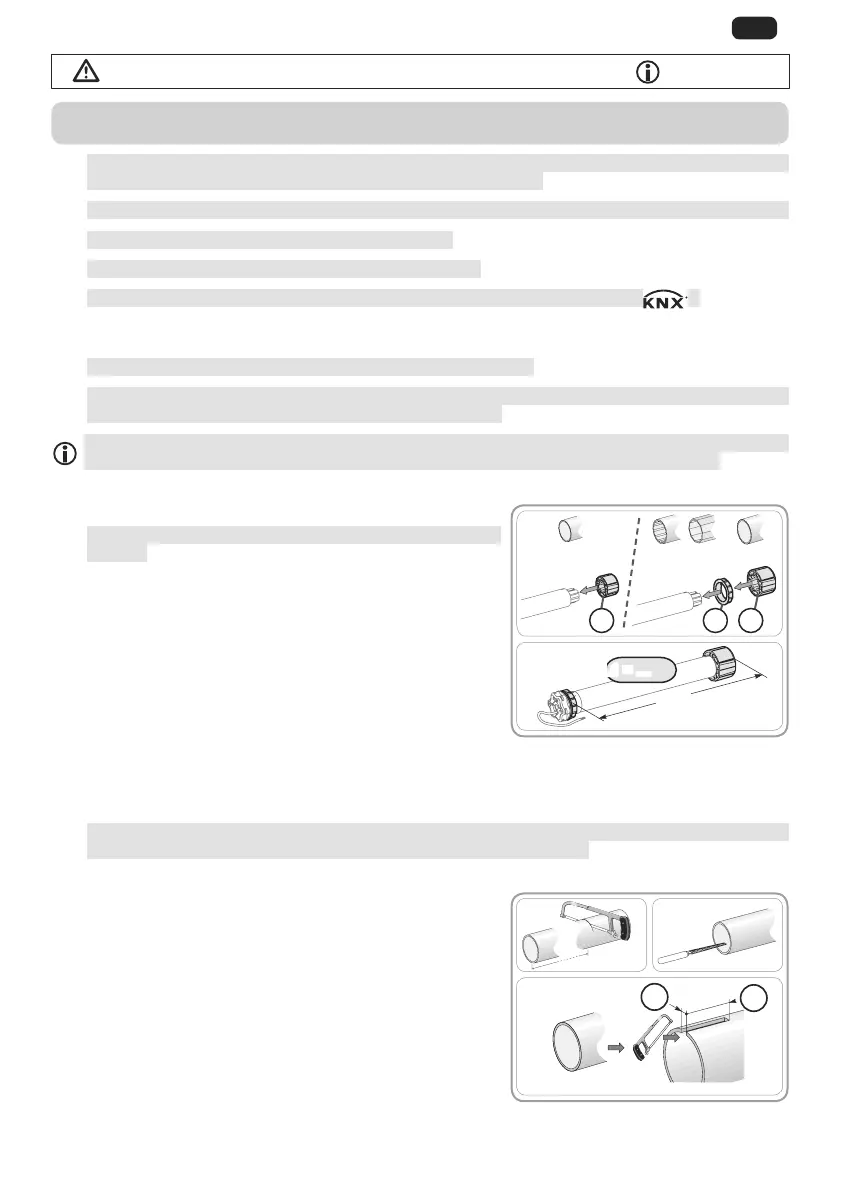

2. 1. 1. Klargøring af motorenheden
1
Sørg for, at rørets indvendige diameter er mindst
47 mm.
1) Monter de elementer, der er nødvendige for at indføre
motorenheden i spiralrøret:
 Enten kun hjulet a på motorenheden.
 Eller kransen b og hjulet c på motorenheden.
2) Mål længden (L1) mellem den indvendige kant på
motorenhedens hoved og hjulets yderpunkt.
2. 1. 2. Klargøring af røret
1
Installer en Oximo WT-motorenhed i et spiralrør på minimum 0,5 mm med glat inderside:
ingen sammensvejsninger, krympning, bøjning osv. inde i røret.
1) Afkort spiralrøret til den ønskede længde i forhold til den genstand, der skal motoriseres.
2) Slib enderne på spiralrøret, og fjern spåner.
3) Hvis røret er glat, skæres et indsnit med følgende mål:
 d = 4 mm
 e = 28 mm
1)
L1
L1 = …
2)
Ø > 47 mm
cb
Ø = 47 mm
a
3)
1) 2)
d
e
Sikkerhedsadvarsel!
1
Forsigtig! Oplysning
