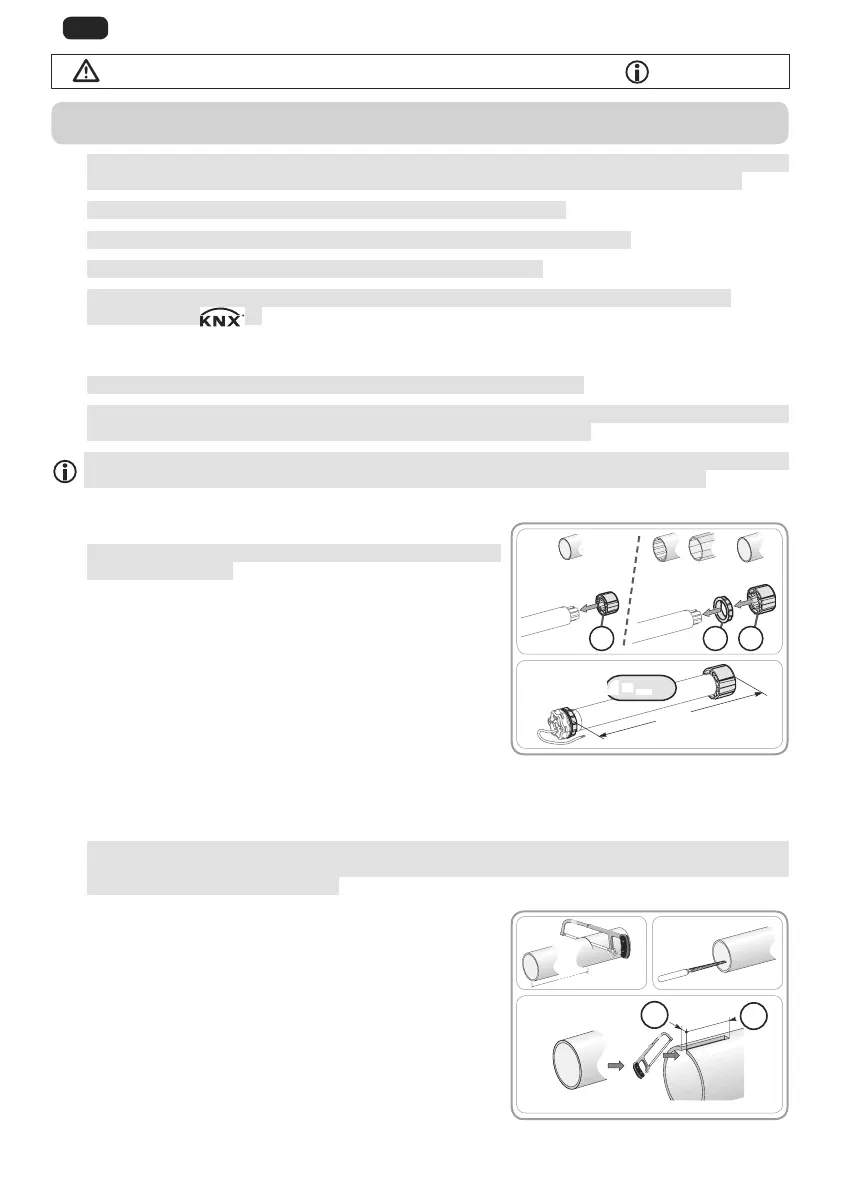

2. INSTALLAZIONE
1
Il professionista di impianti di motorizzazione e di domotica che esegue l'installazione
della motorizzazione deve obbligatoriamente conformarsi alle seguenti istruzioni.
1
Non far cadere, urtare, forare, immergere la motorizzazione.
1
Impostare un punto di comando individuale per ogni motorizzazione.
1
Non impostare 2 punti di comando su uno stesso motore.
1
Verificare la compatibilità in caso di utilizzo di questo motore con un sistema bus
(es.: sistema " ").
2. 1. MONTAGGIO
1
Controllare la robustezza della tapparella e dei suoi dispositivi.
1
Verificare che la motorizzazione utilizzata sia adatta alla dimensione della tapparella per
non rischiare di danneggiare la tapparella e/o il prodotto Somfy.
Per ottenere delle informazioni a proposito della compatibilità tra la motorizzazione,
la tapparella e gli accessori, rivolgersi al produttore della tapparella o a Somfy.
2. 1. 1. Preparazione della motorizzazione
1
Verificare che il diametro interno del tubo sia superiore
o uguale a 47 mm.
1) Montare gli accessori necessari all'integrazione della
motorizzazione nel tubo di avvolgimento:
Solo la ruota a sulla motorizzazione.
O la corona b e la ruota c sulla motorizzazione.
2) Misurare la lunghezza (L1) tra il bordo interno della
testa della motorizzazione e l'estremità della ruota.
2. 1. 2. Preparazione del tubo
1
Installare un motore Oximo WT in un tubo di avvolgimento con uno spessore minimo di
0,5 mm la cui superficie interna sia liscia: completa assenza di saldature, nervature,
pieghe, ecc. all'interno del tubo.
1) Tagliare il tubo di avvolgimento alla lunghezza
desiderata in base al prodotto motorizzato.
2) Eliminare le bave e i trucioli rimasti sul tubo
di avvolgimento.
3) Per i tubi di avvolgimento lisci, praticare una tacca
rispettando le seguenti misure:
d = 4 mm
e = 28 mm
1)
L1
L1 = …
2)
Ø > 47 mm
cb
Ø = 47 mm
a
3)
1) 2)
d
e
Avviso di sicurezza!
1
Attenzione! Informazione
