SOMFY Oximo WT - Ingebruikname

34
Aan de afbeeldingen kunnen geen rechten worden ontleend. Copyright © 2005 - 2014 Somfy SAS. All rights reserved.
NL

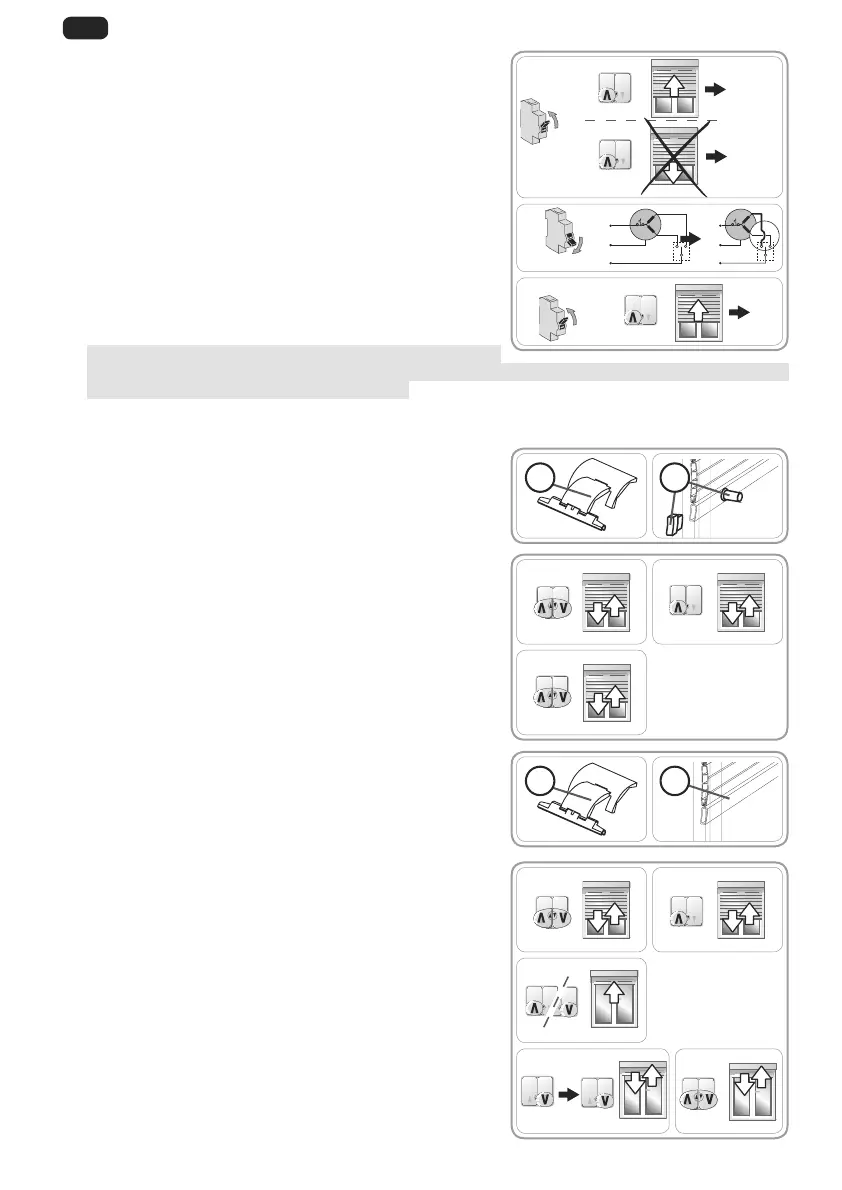

2. 3. INGEBRUIKNAME
2. 3. 1. De draairichting controleren
1) Schakel de stroomtoevoer in.
- Druk op de op-toets van de bediening:
 Als het rolluik omhoog gaat, is de aansluiting correct
en is het product klaar voor gebruik.
 Als het rolluik omlaag gaat, gaat u naar de
volgende stap.
2) Schakel de stroomtoevoer uit.
- Verwissel de aansluiting van de bruine en de zwarte
draad op de bediening.
3) Schakel de stroomtoevoer in.
- Druk op de op-toets om de draairichting te controleren.
2. 3. 2. De eindpunten instellen
1
Gebruik de universele regelkabel 9015971 (volg de
instructies in de bijbehorende handleiding voor de aansluiting) of een schakelaar met
dubbele drukknop zonder vergrendeling.
De manier waarop de eindpunten worden ingesteld hangt af van het gebruikte type
verbindingen en anti-inbraakbeveiligingen en het al dan niet aanwezig zijn van stoppers op
de onderste lamel.
2. 3. 2. 1. Met anti-inbraakbeveiligingen en stoppers op de
onderste lamel
Wanneer het rolluik is uitgerust met anti-
inbraakbeveiligingen (F) en stoppers op de onderste
lamel (G), worden de eindpunten automatisch ingesteld
na het uitvoeren van de volgende procedure:
1) Druk gelijktijdig op de op- en neer-toetsen totdat het
rolluik heen en weer beweegt.
2) Druk op de op-toets totdat het rolluik heen en
weer beweegt.
3) Druk gelijktijdig op de op- en neer-toetsen totdat het
rolluik heen en weer beweegt.
De eindpunten zijn geprogrammeerd.
2. 3. 2. 2. Met anti-inbraakbeveiligingen zonder stoppers
op de onderste lamel
Wanneer het rolluik is uitgerust met anti-
inbraakbeveiligingen (F) maar geen stoppers heeft op
de onderste lamel (H), wordt het onderste eindpunt
automatisch ingesteld en wordt het bovenste eindpunt
ingesteld met de bediening.
Het bovenste eindpunt instellen
1) Druk gelijktijdig op de op- en neer-toetsen totdat het
rolluik heen en weer beweegt.
2) Druk op de op-toets totdat het rolluik heen en weer beweegt.
3) Stuur het rolluik naar het gewenste bovenste eindpunt.
 Pas de positie van het rolluik indien nodig aan met
de op- of neer-toets.
4) Druk kort op de neer-toets en druk vervolgens
nogmaals op de neer-toets totdat het rolluik heen en
weer beweegt.
5) Druk gelijktijdig op de op- en neer-toetsen totdat het
rolluik heen en weer beweegt.
Het bovenste eindpunt is geprogrammeerd.
1)
2)
3)
AAN
AAN
UIT
OK
2
OK
GF
1)
3)
2)
3 sec.
3 sec.
3 sec.
HF
1)
5)
3)
3 sec.
3 sec.
0,5 sec. 3 sec.
3 sec.
4)
2)
