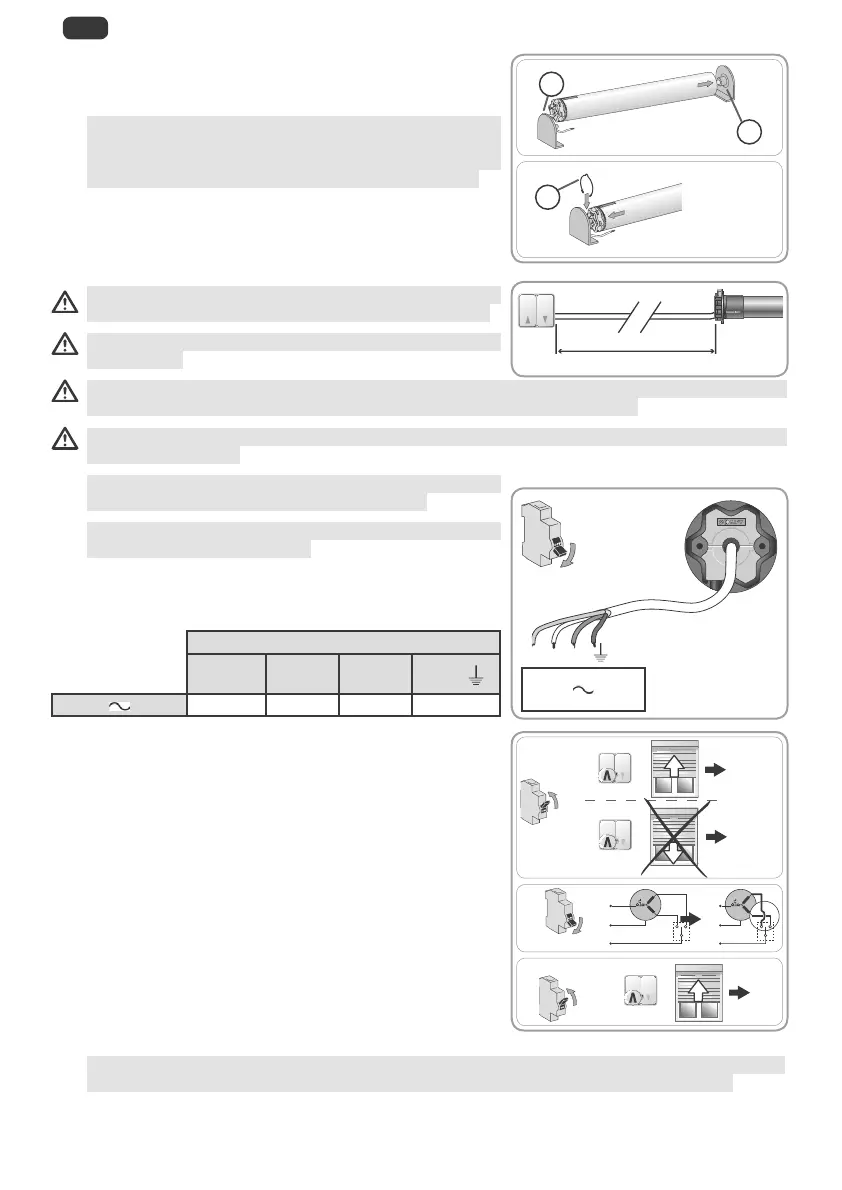

2. 1. 4. Montere rør/motorisering-enheten
1) Monter rør/motorisering-enheten på endebeslaget f og
på motoriseringsbeslaget g:
1
Sørg for at rør/motorisering-enheten er låst fast på
endebeslaget. Da unngår du at rør/motorisering-
enheten glir ut av festet på endebeslaget når
rullesjalusien går tilbake til nedre grenseposisjon.
2) Avhengig av typen beslag, må stopperingen h monteres.
2. 2. KABLING
      
beskyttes og isoleres med en muffe eller et hylster.
Fest kablene for å unngå kontakt med en del
i bevegelse.
Hvis motoriseringen brukes utendørs, og hvis strømkabelen er av typen H05-VVF,
må kabelen installeres i et UV-bestandig rør, for eksempel i en renne.
Kabelen til motoriseringen kan demonteres. Hvis den er skadet, må den byttes ut med en
identisk type kabel.
1
La strømkabelen til motoriseringen være lett
tilgjengelig: den må enkelt kunne byttes ut.
1
Lag alltid en hake på strømkabelen for å forhindre
vanndråper i motoriseringen!
- Bryt strømforsyningen.
- Tilkoble motoriseringen i tråd med informasjonen
i tabellene nedenfor:
Kabel
Nøytral
(N)
Fase
(L1)
Fase
(L2)
Jord (
)
230 V
50 Hz
Blå Brun Svart Grønn-gul
2. 3. OPPSETT
2. 3. 1. Endre rotasjonsretningen
1) Koble til strøm igjen.
- Trykk på "opp"-knappen på manøverenheten:
 Hvis rullesjalusien går opp, er kablingen riktig utført
og oppsettet er avsluttet.
 Hvis rullesjalusien går ned, gå videre til neste trinn.
2) Bryt strømforsyningen.
- Bytt den brune og svarte ledningen som er koblet
til manøverenheten.
3) Koble til strøm igjen.
- Trykk på "opp"-knappen for å kontrollere
rotasjonsretningen.
2. 3. 2. Innstilling av grensebryterne
1
Bruk kabelen for universell innstilling 9015971 (følg instruksjonene beskrevet i tilsvarende
brukerveiledning for tilkoblingen), eller bruk en bryter med to knapper uten låsing.
Innstillingen av grensebryterne er avhengig av typen bånd og låser som brukes, samt om det

1)
2)
h
g
f
L ≤ 50 m
230 V 50 Hz
N L1 L2
OFF
1)
2)
3)
ON
ON
OFF
OK
2
OK
