2. INSTALLASJON
1
Råd som absolutt må følges av installatøren av motorisering og automasjon for hjemmet
som installerer motoriseringen.
1
Motoriseringen må aldri utsettes for fall, støt, gjennomhulling eller vann.
1
Installer en individuell manøverenhet for hver motorisering.
1
2 manøverenheter må aldri tilkobles samme motor.
1
Kontroller kompatibilitet ved bruk av denne motoren med et bussystem (f.eks.: systemet
" ").
2. 1. MONTERING
1
Kontroller soliditeten til rullesjalusien og tilhørende utstyr.
1
Sørg for at motoriseringen som brukes, er tilpasset størrelsen på rullesjalusien for ikke
å risikere å skade rullesjalusien og/eller Somfy-produktet.
Du kan få informasjon om kompatibiliteten til rullesjalusiens motorisering og tilbehøret ved
å kontakte produsenten av rullesjalusien eller Somfy.

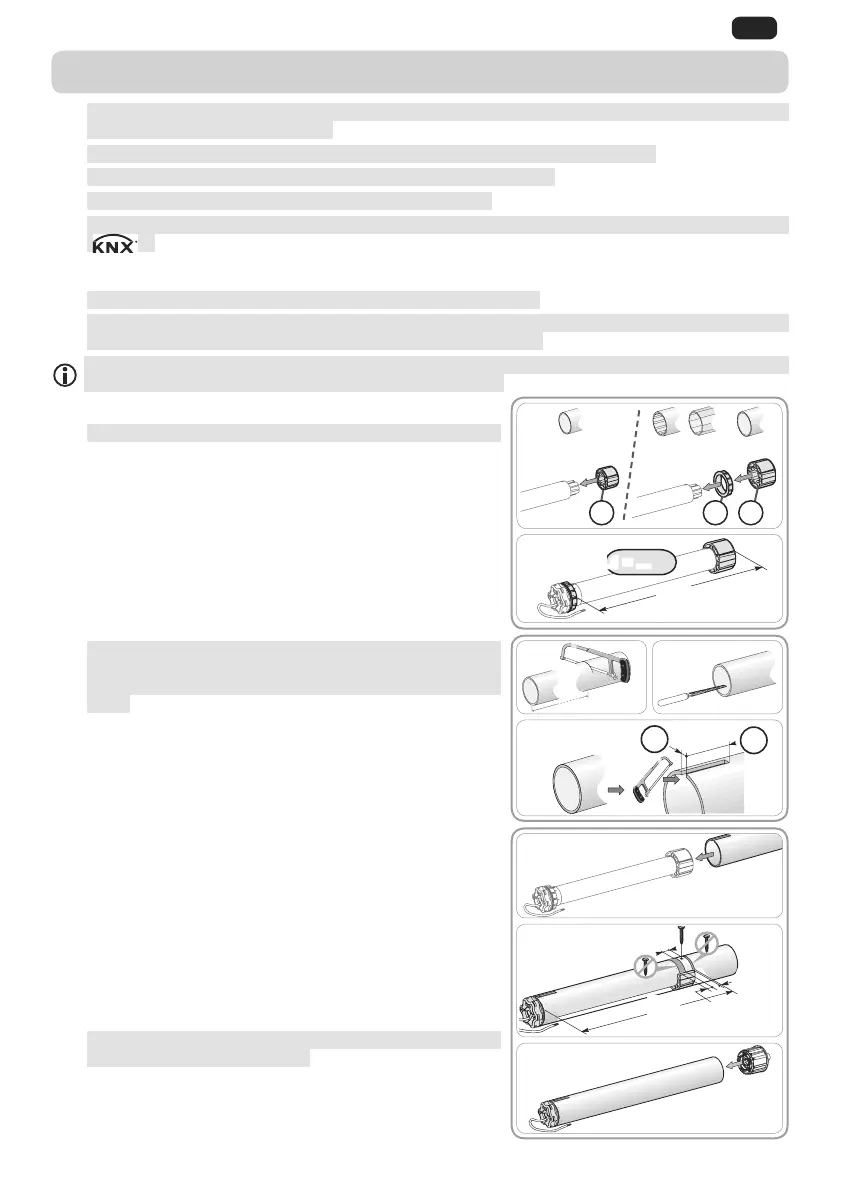

2. 1. 1. Forberedelse av motoriseringen
1
Sørg for at rørets indre diameter er 47 mm eller større.
1) Monter det nødvendige tilbehøret for motoriseringen
i spiralrøret:
 Enten bare hjulet a på motoriseringen.
 Eller kronen b og hjulet c på motoriseringen.
2) Mål lengden (L1) mellom innsiden av motoriseringshodet
og yttersiden av hjulet.
2. 1. 2. Forberede røret
1
Installer en Oximo WT-motor i et spiralrør med
minstetykkelse på 0,5 mm og glatt innside: ingen
sveising, sammenføyning, brett osv. på innsiden av
røret.
1) Kutt spiralrøret i riktig lengde avhengig av det
motoriserte produktet.
2) Fil spiralrøret og fjern sponen.
3) For glatte spiralrør, kutt et hakk med målene nedenfor:
 d = 4 mm
 e = 28 mm
2. 1. 3. Montere motorisering - rør
1) Skyv motoren i spiralrøret. For spiralrør som er glatte
på innsiden, plasser hakket på haken til kronen.
2) Hjulet må blokkeres i bevegelse uten rotasjon
i spiralrøret:
 Enten ved å feste spiralrøret til hjulet med
4 selvgjengende skruer Ø 5 mm eller 4 popnagler i
stål Ø 4,8 mm plassert mellom 5 mm og 15 mm fra
hjulets ytterpunkt, uansett hvilket spiralrør du bruker.
1
Skruene eller popnaglene skal ikke festes på
motoren, men kun på hjulet.
 Eller ved å bruke en hjulblokkering for rør som ikke
er glatte.
3) Fest rørenden til spiralrøret.
1)
L1
L1 = …
2)
Ø > 47 mm
cb
Ø = 47 mm
a
3)
1) 2)
d
t
15 mm
5 mm
20 mm
L1
1)
2)
3)
