FR
Images non contractuelles

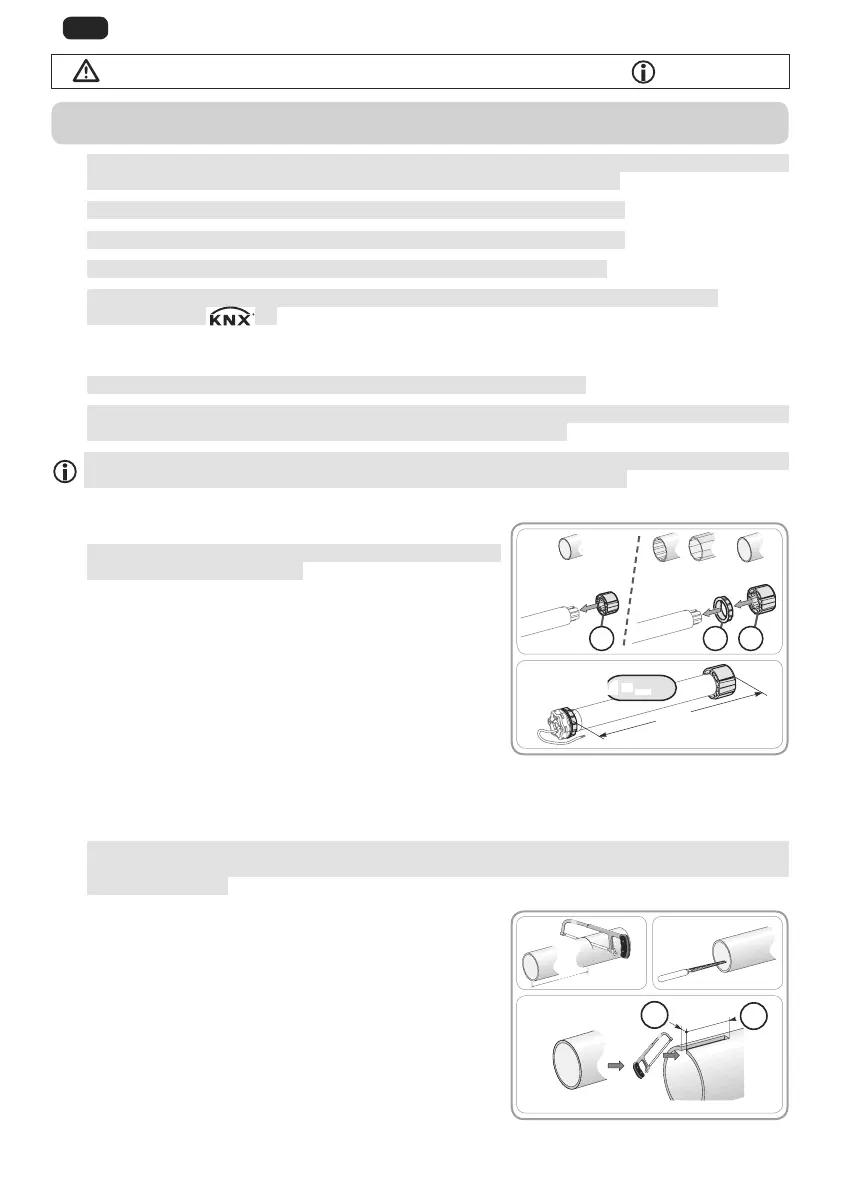

2. INSTALLATION
1
Consignes à suivre impérativement par le professionnel de la motorisation et de
l’automatisation de l’habitat réalisant l’installation de la motorisation.
1
1
Installer un point de commande individuel pour chaque motorisation.
1
Ne jamais connecter 2 points de commande sur un même moteur.
1
(ex: système «
2. 1. MONTAGE
1
Contrôler la robustesse du volet roulant et de ses équipements.
1
risquer d’endommager le volet roulant et/ou le produit Somfy.
Pour obtenir des renseignements sur la compatibilité de la motorisation au volet roulant et
2. 1. 1. Préparation de la motorisation
1
S’assurer que le diamètre intérieur du tube est
supérieur ou égal à 47 mm.
Monter les accessoires nécessaires à l’intégration de
la motorisation dans le tube d’enroulement :
Soit uniquement la roue a sur la motorisation.
Soit la couronne b et la roue c sur la motorisation.
tête de la motorisation et l’extrémité de la roue.
2. 1. 2. Préparation du tube
1
Installer un moteur Oximo WT dans un tube d’enroulement d’épaisseur mini de 0.5 mm
l’intérieur du tube.
Couper le tube d’enroulement à la longueur désirée en
fonction du produit motorisé.
Ébavurer le tube d’enroulement et éliminer les
copeaux.
encoche selon les cotes suivantes :
1)
L1
L1 = …
2)
Ø > 47 mm
cb
Ø = 47 mm
a
3)
1) 2)
d
e
Avertissement Sécurité!
1
Attention! Information
