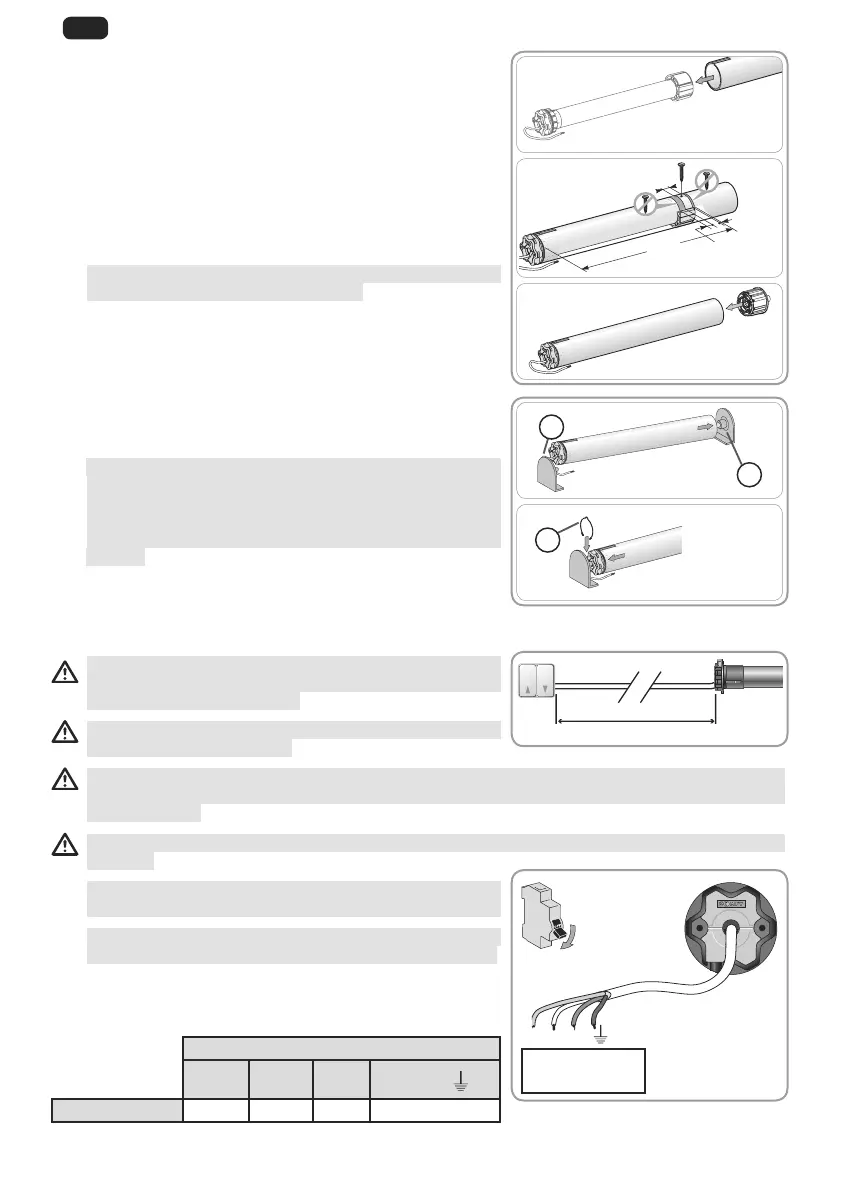

2. 1. 3. Ensamblaje motorización - tubo
1) Introduzca el motor deslizándolo dentro del tubo de
enrollamiento. Para tubos de enrollamiento lisos,
haga coincidir la muesca recortada sobre la corona.
2) La rueda motriz debe quedar bloqueada lateralmente
en el tubo de enrollamiento:
 Fije el tubo de enrollamiento a la rueda motriz por
medio de 4 tornillos autorroscantes Ø 5 mm o 4
remaches pop de acero Ø 4,8 mm situados a una
distancia entre 5 mm y 15 mm del extremo exterior
de la rueda, sea cual sea el tubo de enrollamiento.
1

motor, sino únicamente a la rueda.
 O bien mediante el uso de un tope de rueda, en el
caso de los tubos no lisos.
3) Fije el extremo de tubo al tubo de enrollamiento.
2. 1. 4. Montaje del conjunto tubo-motorización
1) 
del extremo f y en el soporte de la motorización g:
1
Asegúrese de que el conjunto tubo-motorización
quede bloqueado sobre el soporte del extremo. Esta
operación permite evitar que el conjunto tubo-


inferior.
2) Coloque el clip de retención h en función del tipo
de soporte.
2. 2. CABLEADO
Los cables que atraviesen una pared metálica
interior deberán ir protegidos y aislados por un
manguito o un tubo hueco.
Sujete los cables para evitar cualquier contacto con
las partes en movimiento.
Si la motorización se utiliza en exterior y el cable de alimentación es de tipo H05-VVF,
entonces instale el cable en un conducto resistente a los rayos UV (por ejemplo, bajo
una canaleta).
El cable de la motorización es desmontable. Si está deteriorado, sustitúyalo por otro

1
Deje accesible el cable de alimentación de la
motorización: debe ser posible sustituirlo fácilmente.
1
Para evitar la penetración de agua en la motorización,
haga siempre un bucle en el cable de alimentación.
- 
- Conecte la motorización siguiendo la información
facilitada en la tabla siguiente:
Cable
Neutro
(N)
Fase
(L1)
Fase
(L2)
Tierra (
)
230 V ~ 50 Hz
Azul Marrón Negro Verde-amarillo
15 mm
5 mm
20 mm
L1
1)
2)
3)
1)
2)
h
g
f
L ≤ 50 m
230 V ~ 50 Hz
N L1 L2
OFF
