SOMFY Oximo WT - 2 Instalação; Montagem

61
Copyright © 2005 - 2014 Somfy SAS. All rights reserved. As imagens não têm vinculação contratual
PT
2. INSTALAÇÃO
1
Instruções a seguir imperativamente pelo profissional da motorização ou de automatismos
domésticos aquando da instalação da motorização.
1
Nunca deixar cair, bater, perfurar ou imergir a motorização.
1
Instalar um ponto de comando individual para cada motorização.
1
Nunca ligar 2 pontos de comando num mesmo motor.
1
Verificar a compatibilidade em caso de utilização do motor com um sistema bus
(ex: sistema " ").
2. 1. MONTAGEM
1
Controlar a robustez da persiana e dos seus equipamentos.
1
Assegurar-se de que a motorização utilizada está adaptada ao tamanho da persiana de
forma a não danificar a persiana e/ou o produto Somfy.
Para obter informações sobre a compatibilidade da motorização da persiana e dos seus
acessórios, consulte o fabricante da persiana ou a Somfy.

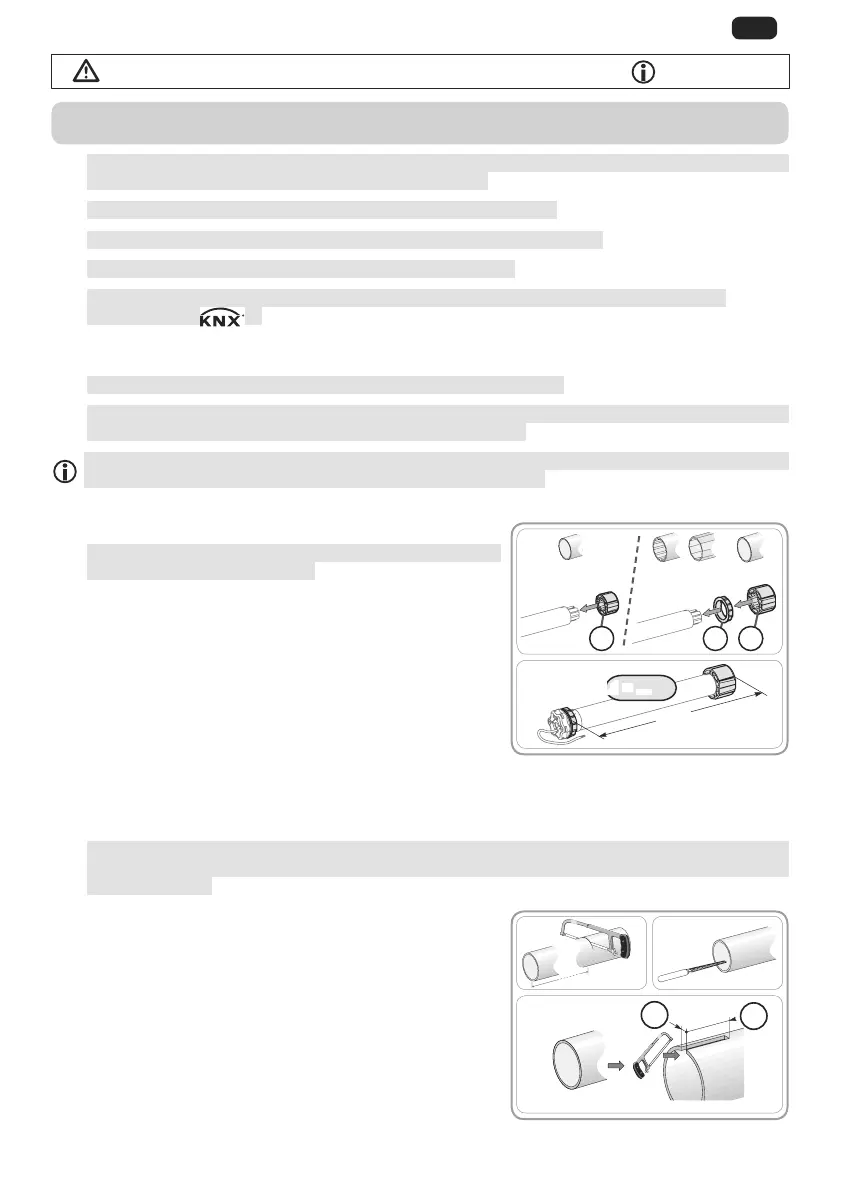

2. 1. 1. Preparação da motorização
1
Assegurar-se de que o diâmetro interior do tubo
é superior ou igual a 47 mm.
1) Montar os acessórios necessários à integração da
motorização no tubo de enrolamento:
 Seja apenas a roda a na motorização.
 Seja a coroa b e a roda c na motorização.
2) Medir o comprimento (L1) entre a extremidade interior
da motorização e a extremidade da roda.
2. 1. 2. Preparação do tubo
1
Instalar um motor Oximo WT num tubo de enrolamento com uma espessura mínima de
0,5 mm cuja face interna é lisa: sem a presença de soldadura, rebites, dobras, etc. no
interior do tubo.
1) Cortar o tubo de enrolamento com o comprimento
pretendido em função do produto motorizado.
2) Limar as arestas do tubo de enrolamento e eliminar
as aparas.
3) No caso dos tubos de enrolamento lisos, fazer um corte
em V com as seguintes medidas:
 d = 4 mm
 e = 28 mm
1)
L1
L1 = …
2)
Ø > 47 mm
cb
Ø = 47 mm
a
3)
1) 2)
d
e
Aviso de segurança!
1
Aviso! Informação
