Sony HCD-C450 - Front Panel Section

78
HCD-C450

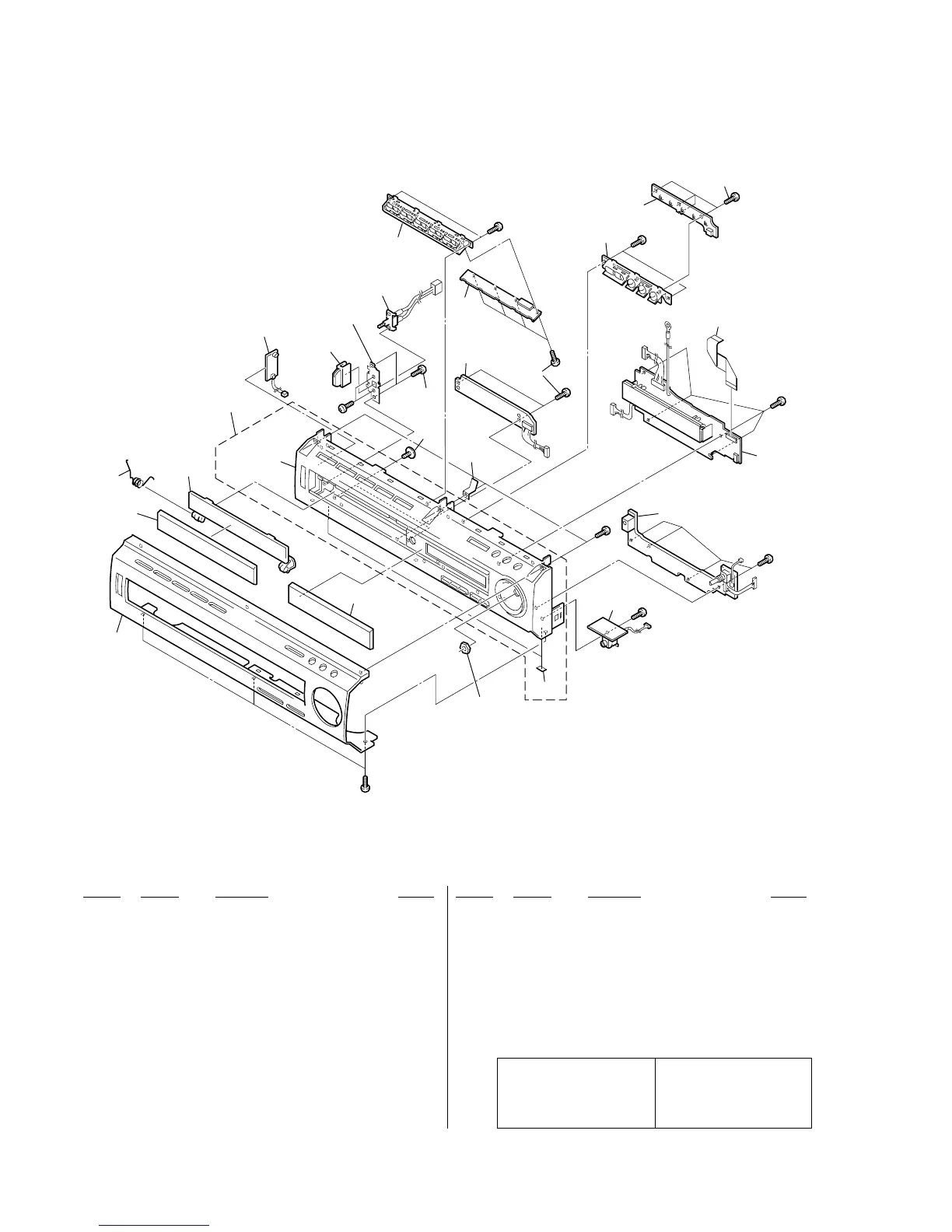

6-3. Front Panel Section
Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark
#1
#1
#1
#1
#1
#1
#1
not
supplied
not
supplied
not
supplied
Supplied with
S800
S901
101
121
104
105
106
103
102
118
107
109
120
119
111
112
113
110
120
120
120
114
115
116
117
101 4-234-934-21 PANEL (AL), FRONT
102 X-4954-752-2 WINDOW SUB ASSY (FL)
103 X-4954-751-2 WINDOW SUB ASSY (LID)
104 4-234-948-01 SPRING (LID OPEN)
105 X-4953-865-2 PANEL ASSY, FRONT
106 1-682-002-13 PW 1179 BOARD
107 X-4953-864-1 POWER SUB ASSY, BUTTON
109 1-681-998-13 DDCON 1179 BOARD
110 A-4676-750-A DS 1179 BOARD, COMPLETE
111 4-234-932-11 BUTTON (DVD)
112 X-4953-866-1 PLAY SUB ASSY, BUTTON
113 1-682-000-13 SW 1179 BOARD
114 1-823-081-11 CABLE, FLEXIBLE FLAT (17 CORE)
115 A-4676-753-A FP 1179 BOARD, COMPLETE
116 1-681-999-13 FU 1179 BOARD
117 1-682-003-13 HP 1179 BOARD
118 4-234-924-01 FOOT
119 3-229-336-01 SCREW, +BVWH TAPPING
120 4-931-757-31 SCREW(DIA.2.6X8)(IT3B),TAPPING
121 4-234-935-01 DVD LID
0S901 1-786-210-11 SWITCH, POWER (POWER)
#1 7-685-646-79 SCREW +BVTP 3X8 TYPE2 N-S
The components identified by
mark 0 or dotted line with mark
0 are critical for safety.
Replace only with part number
specified.
Les composants identifiés par
une marque 0 sont critiques
pour la sécurité.
Ne les remplacer que par une
pièce portant le numéro spécifié.
