Sony HCD-C450 - Optical Pick-Up Section (DVBU7)

82
HCD-C450

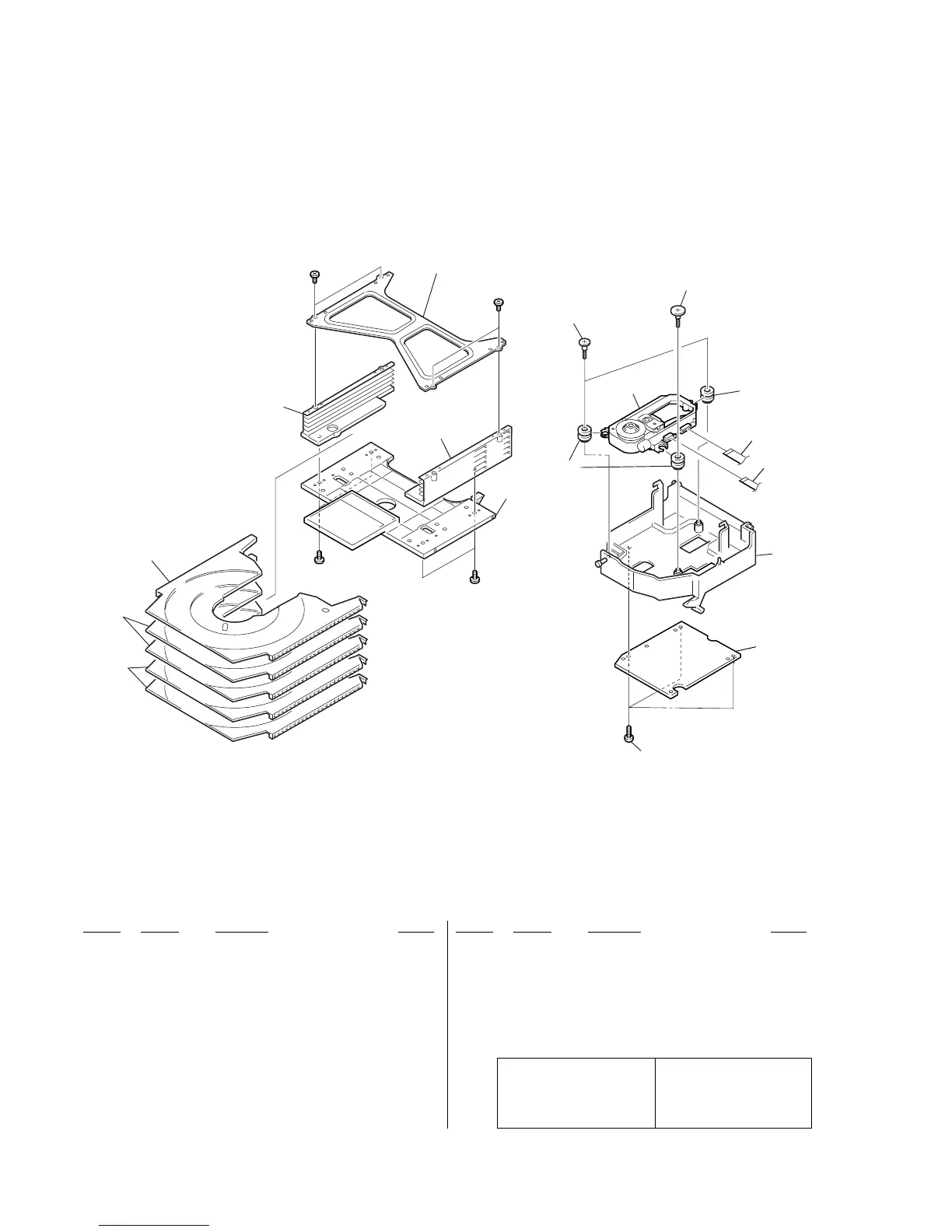

6-7. Stocker (240) Overall Section, Optical Pick-up Section (DVBU7)
Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark
551
#5
#5
#5
#5
556
553
560
560
560
558
557
559
552
563
562
561
not supplied
555
554
556
552 A-4726-883-A RF-240 MOUNTED BOARD, COMPLETE
553 X-4954-130-2 HOLDER (240) ASSY
554 1-823-085-11 CABLE, FLEXIBLE FLAT (9 CORE)
555 1-823-072-11 CABLE, FLEXIBLE FLAT 26P
556 3-053-847-31 INSULATOR
557 4-236-450-01 SCREW (L), STEP
0558 8-820-144-06 OPTICAL PICK-UP KHM-240AAA
559 4-236-579-01 SCREW (S), STEP
560 4-234-047-01 TRAY (240)
561 4-221-504-01 BASE (STOCKER), FITTING
562 4-211-211-01 STOCKER (R)
563 4-211-210-01 STOCKER (L)
#5 7-685-533-19 SCREW +BTP 2.6X6 TYPE2 N-S
The components identified by
mark 0 or dotted line with mark
0 are critical for safety.
Replace only with part number
specified.
Les composants identifiés par
une marque 0 sont critiques
pour la sécurité.
Ne les remplacer que par une
pièce portant le numéro spécifié.
