Sony MJ620 - 分割数および出力位相差について

6 (J)
MJ620
最小位相差：Tw：100ns(最小位相差設定100ns時)
3-3. 分割数および出力位相差について

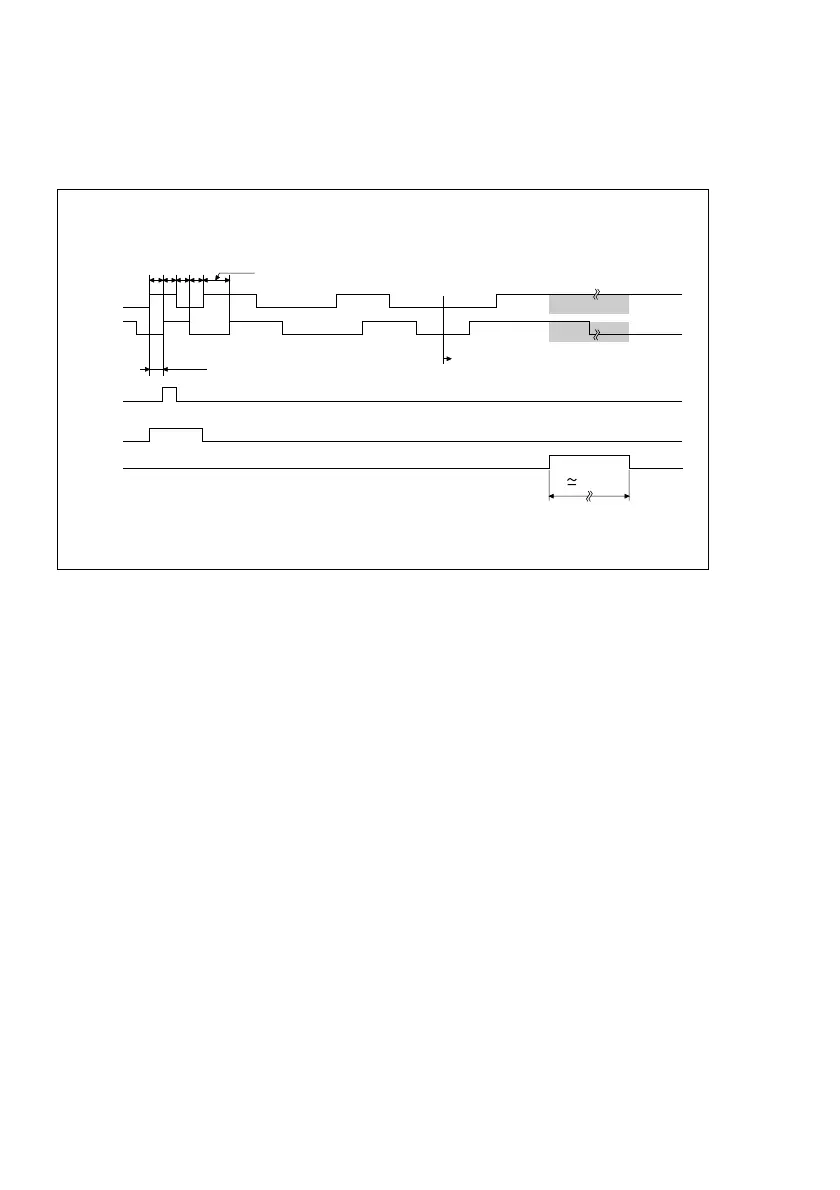

MJ620は、図3-1に示すようなA/B相、アラーム、原点を出力します。
図3-1
. エンコーダの移動量は100nsごとに検出され、移動量に比例した位相差で出力
されます。
位相差量は、100nsの整数倍で変化します。
. アラーム信号出力時、A/B相はハイインピーダンスとなります。
TwTwTw Tw
Tw +Nx100 ns
400 ms
A
B
1/4 Z
Z
AL
N:移動速度により変動
移動方向反転
ハイインピーダンス
設定分解能
