(G) 21
MJ620
PCA, PCB, PCZ, ALARM
PCA, PCB, PCZ, ALARM
****
5. Technische Daten
5-1. Allgemeine Daten
Modellbezeichnung MJ620
Anzahl der Teilungen 800, 400, 160, 80, 40, 32
(Anzahl der Interpolationen)
Minimale Phasendifferenz Siehe “3-3-2. Ausgangsphasendifferenz”.
Ausgangssignal Siehe Abb. 3-1 und 3-2.
Bezugspunktsignale Die Bezugspunktsignale werden je nach der Einstellung
entweder während eines Taktes des A-Phasensignals
(Z-Modus) oder bei hohem Pegel des A- und B-
Phasensignals (1/4-Modus) ausgegeben.

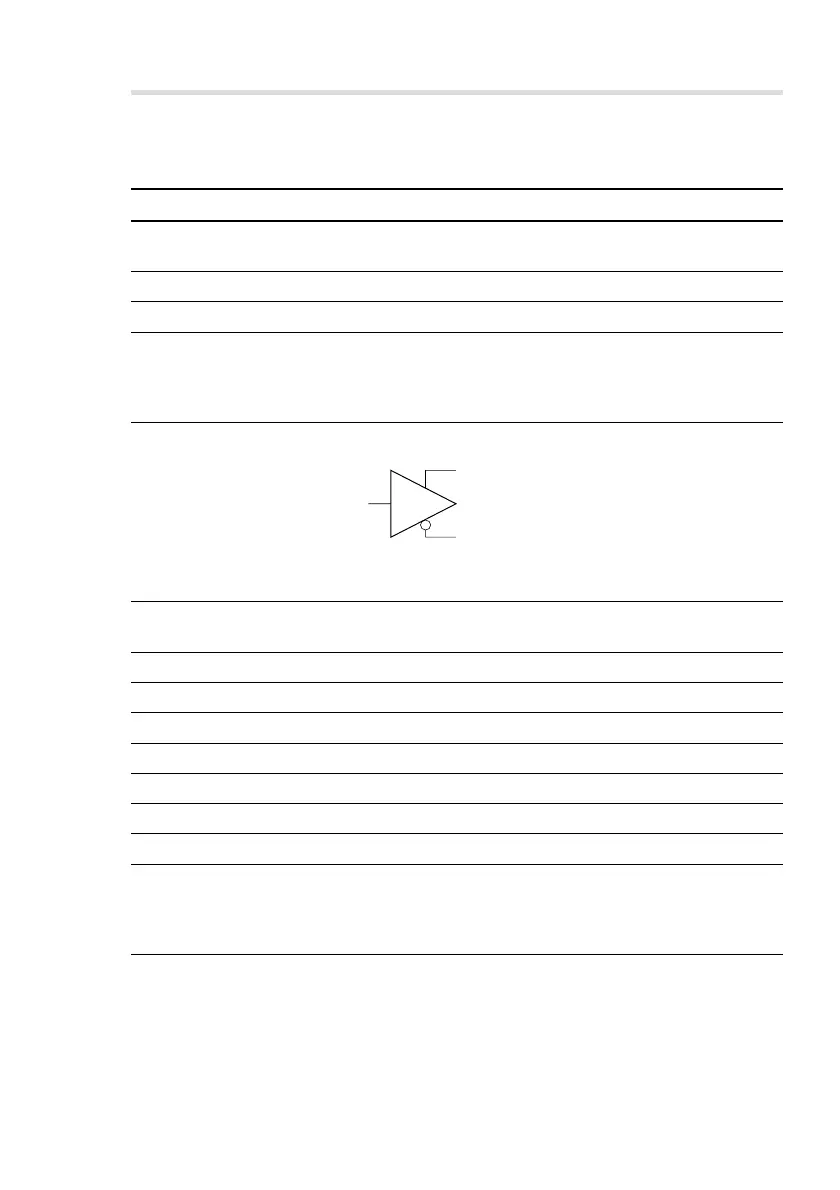

Ausgangsschaltung Spannungsdifferenz-Leitungstreiber (AM26C31)
Verwenden Sie den AM26C31 oder ein entsprechendes
Produkt für die Empfängerschaltung.
Maximale Siehe “3-6. Maximale Ansprechgeschwindigkeit”.
Ansprechgeschwindingkeit
Alarmsignal Siehe “3-7. Alarmsignal”.
Stromversorgung 4,75 bis 5,25 V Gleichstrom
Leistungsaufnahme 2,2 W (bei Anschluss der Serie PL101)
Betriebstemperaturbereich 0 bis +45dC
Lagertemperaturbereich _20 bis +60dC
Masse 60 g
Zubehör Bedienungsanleitung ..... 1
Zutreffende Normen EN55011 Group 1 Class A/91
EN50 082-2/95
FCC Part 15 Subpart B Class A Digital Device
ICES-003 Class A Digital Device
