Sony MJ620 - Verwendung des Bezugspunkts; Prinzipien der Bezugspunktausgabe

(G) 9
MJ620

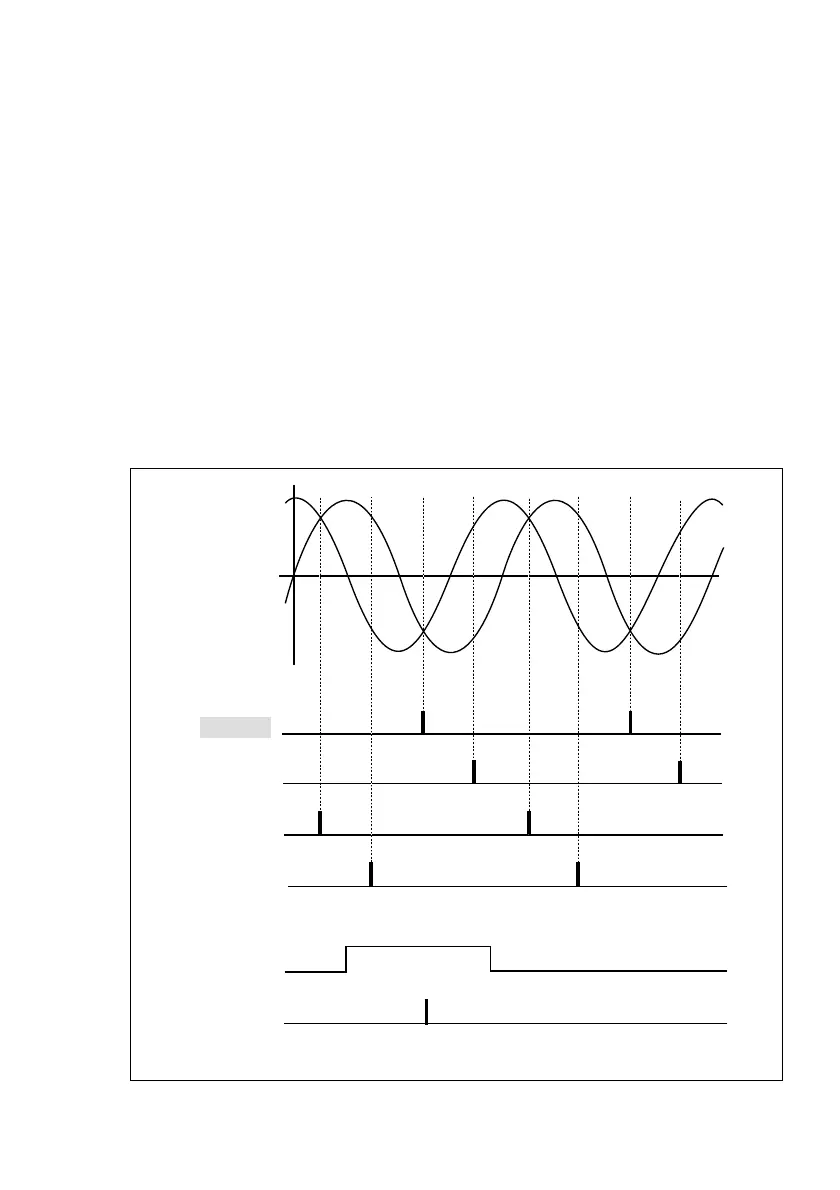

Der Ein-Zyklus-Bezugspunkt ist einer der vier obigen Punkte und
wird durch das Bezugspunkttor-Logikprodukt bestimmt.
Bezugspunkt-
Torsignal
Bezugspunktausgabe
Bei Stellung ON beider Modusschalter 1-1 und 1-2
COS-Signal
SIN-Signal
MODE1
ON ON
OFF ON
Ca. 135
dd
dd
d
ON OFF
Ca. 225
dd
dd
d
Ca. 315
dd
dd
d
OFF OFF
Ca. 45
dd
dd
d
3-4. Verwendung des Bezugspunkts
Bei den MJ620 kann der im Codierer vorgegebene Bezugspunkt als analoges Bezugspunkt-
Torsignal über den Codierersignal-Eingang eingegeben werden, und die Bezugspunktsignale
können in Synchronisierung mit den A/B-Phasensignalen ausgegeben werden.
3-4-1. Prinzipien der Bezugspunktausgabe
Die MJ620 erfassen die Ein-Zyklus-Bezugspunkte anhand der vom Codierer eingegebenen
SIN- und COS-Signale. Diese Ein-Zyklus-Bezugspunkte werden gemäß der mit den MODE-
Schaltern 1-1 und 1-2 (Schalter für Bezugspunktposition 1 und 2) vorgenommenen Einstellung
mit den ausgegebenen A/B-Phasensignalen synchronisiert, die sich ungefähr an den Positionen
45d, 135d, 225d und 315d befinden, bei Ansicht vom SIN-Signal des Codierers.
