3-3-3. Richtungsumschaltung
Der MODE-Schalter 1-5 (Richtungsschalter) kann verwendet werden, um die
Phasenbeziehung des A/B-Phasen-Ausgangssignals in Bezug auf die Bewegungsrichtung
des Codierers zu ändern.
Wird der Kopf PL101 in die entgegengesetzte Richtung der Kabelführung bewegt, wird die
A-Phase zur führenden Phase beim Einschalten des Schalters. Wird der Schalter ausgeschaltet,
wird die B-Phase zur führenden Phase.

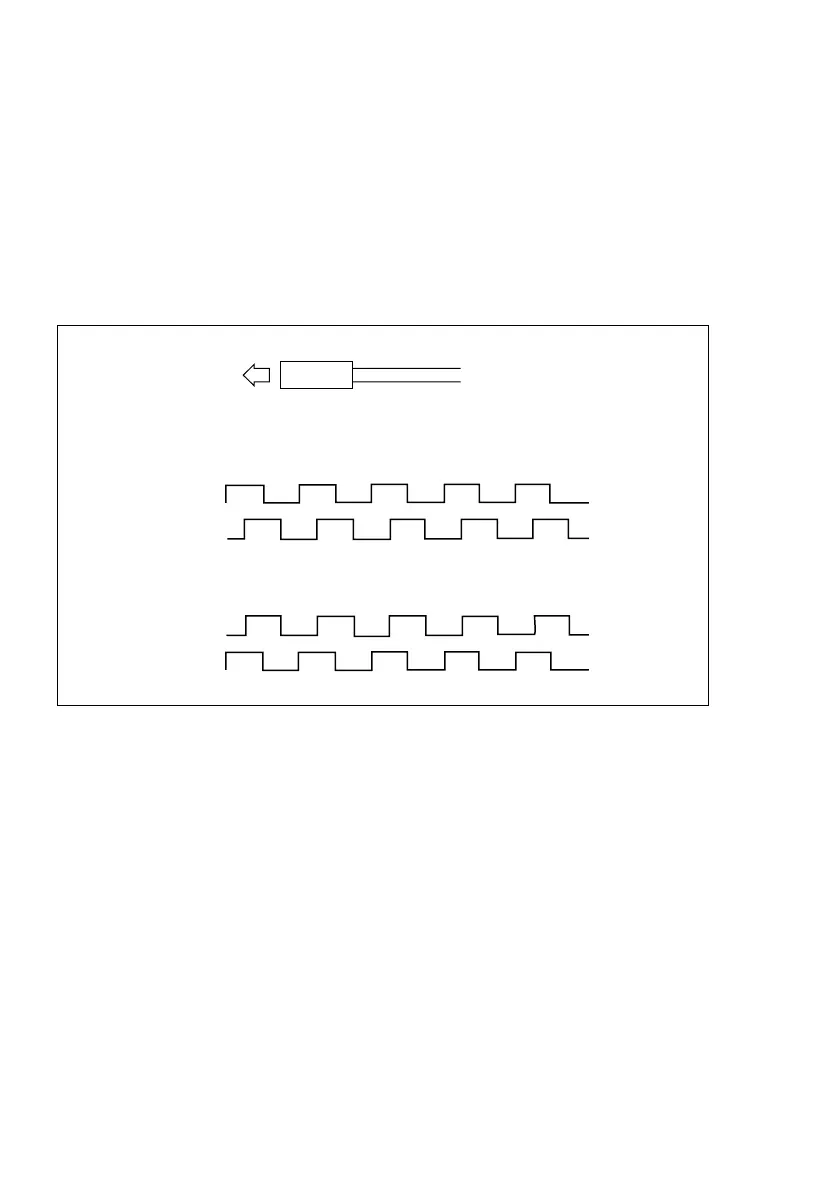

Abb.3-2
PL101
Bewegungsrichtung
Schalter ON
A-Phase
B-Phase
Schalter OFF
A-Phase
B-Phase
