3. 使用方法
3-1. 各部の名称
1 MODEスイッチ1、2
分解能の切替えおよび原点調整など、インターポレータとしての機能を決定します。
2 ABSランプ
原点入力信号がアクティブのときに点灯します。
3 POS.ランプ
原点設定時に使用します。
4 LEVELALARMランプ
入力信号が仕様外のレベルのときに点灯します。

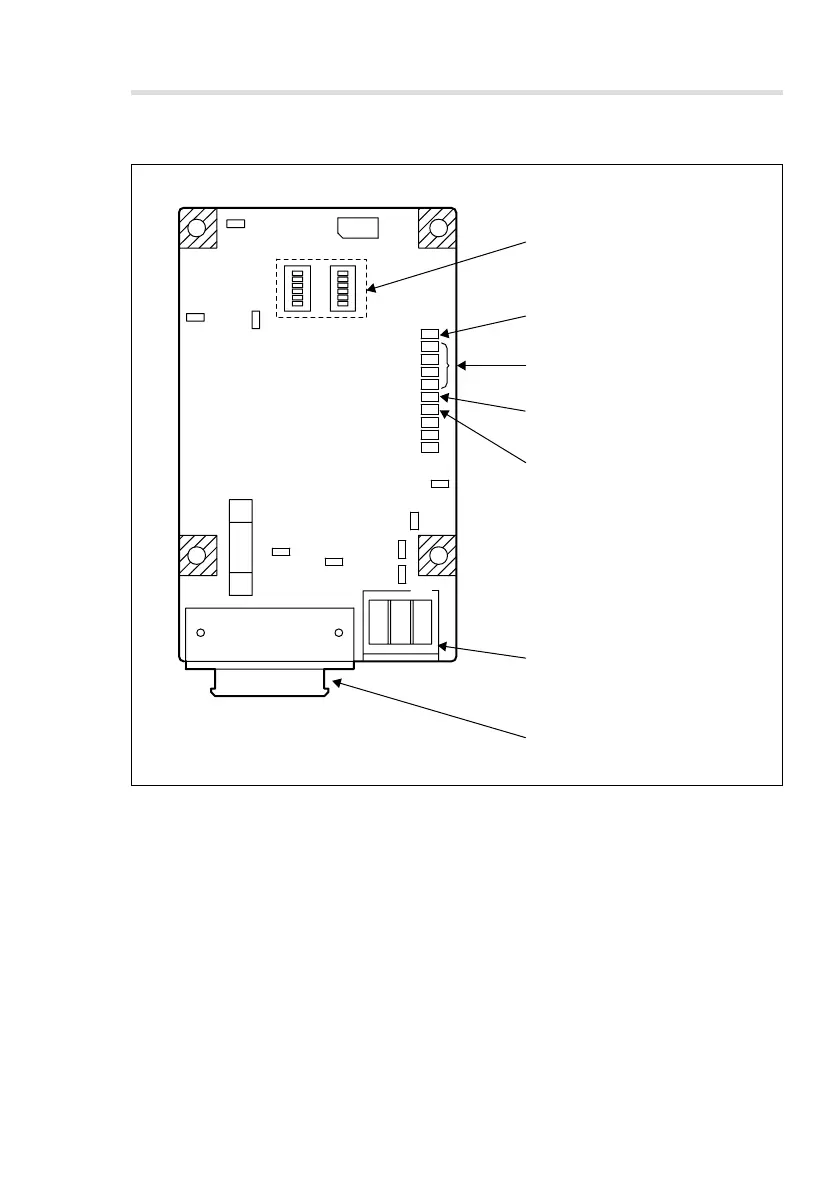

SW1 SW2
1MODEスイッチ1.2(SW1,SW2)
5(赤)SPEEDALARMランプ
6エンコーダ信号入力コネクタ
4(赤)LEVELALARMランプ
3(緑)POS.ランプ
2(橙)ABSランプ
7出力コネクタ
