6 (G)
MJ620
Minimale Phasendifferenz: Tw: 100 ns (bei Einstellung auf eine minimale Phasendifferenz von
100 ns)
TwTwTw Tw
Tw +Nx100 ns
400 ms
A
B
1/4 Z
Z
AL
N: Auf die Bewegungsgeschwindigkeit zurückzuführende Schwankungen
Bewegungs-
richtungsumkehr
Hohe Impedanz
Auflösungseinstellungen
3-3.
Anzahl der Teilungen und Ausgangsphasendifferenz

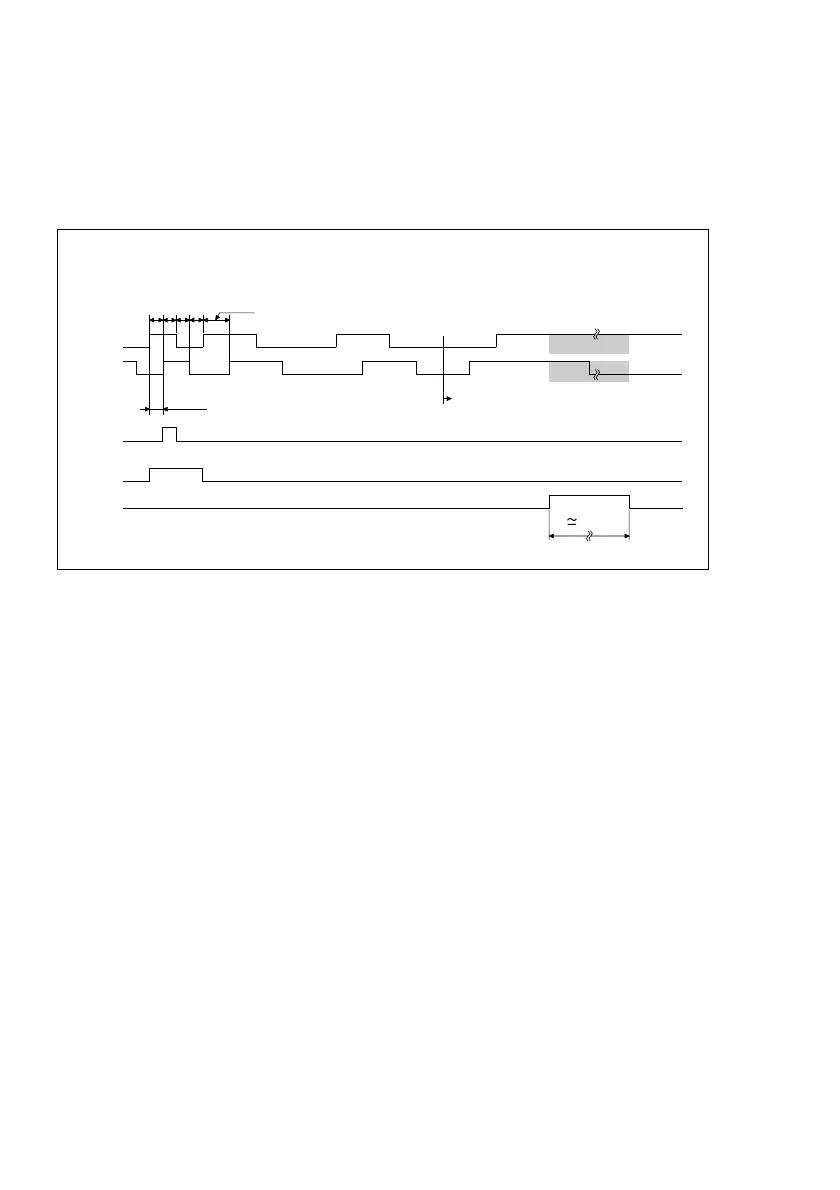

Die MJ620 geben A/B-Phasensignale, ein Alarmsignal und Bezugspunktsignale aus, wie in
Abb. 3-1 gezeigt.
Abb. 3-1
. Die Codiererbewegung wird in 100-ns-Schritten erfaßt und mit einer Phasendifferenz
ausgegeben, die proportional zum Bewegungsbetrag ist.
Die Phasendifferenz ändert sich in ganzzahligen Vielfachen von 100 ns.
. Die A/B-Phasensignale sind während der Ausgabe des Alarmsignals auf hohe Impedanz
geschaltet.
