Sony MJ620 - 方向切替え

8 (J)
MJ620
3-3-3. 方向切替え
MODEスイッチ1-5(Dir.sw)で、エンコーダの移動方向に対するA/B相出力信号の
位相関係を切替えることができます。
ヘッドPL101をケーブル引き出し方向と逆に動かしたとき、スイッチONでA相の進
み位相となります。また、この状態でスイッチがOFFの場合、B相が進み位相とな
ります。

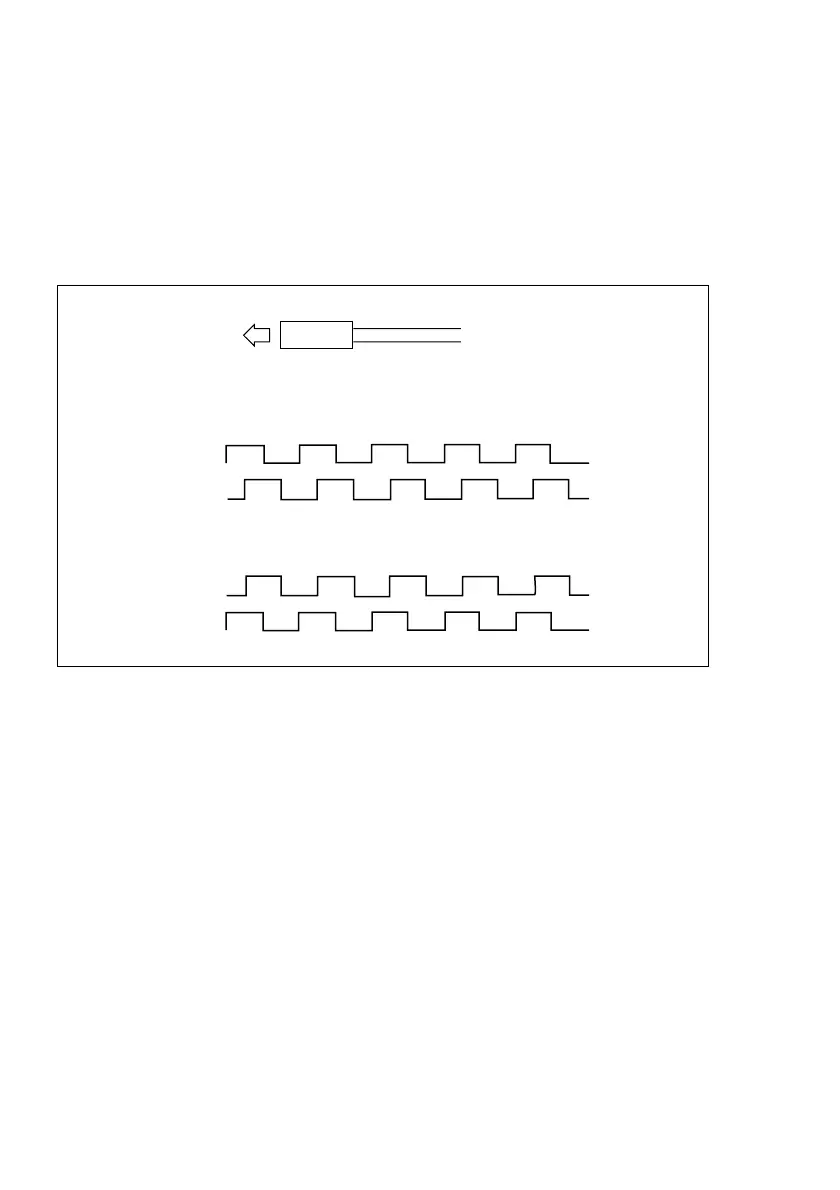

図3-2
PL101
移動方向
ON時
A相
B相
OFF時
A相
B相
