Sony MJ620 - 3 Betrieb; Bezeichnung der Teile

(G) 3

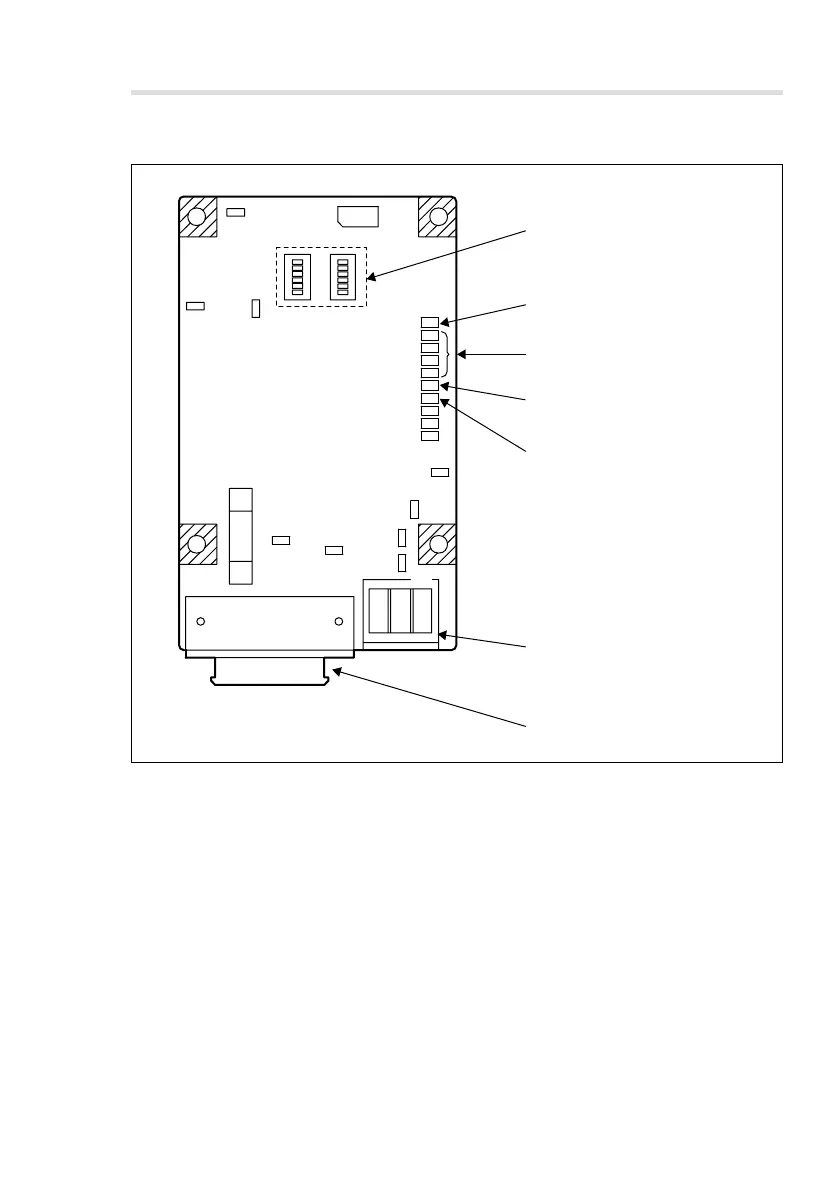

MJ620
SW1 SW2
1 MODE-Schalter 1 und 2
(SW1, SW2)
5 (Rot) SPEED ALARM-Lampe
6 Codierersignal-Eingang
4 (Rot) LEVEL ALARM-Lampe
3 (Grün) POS-Lampe
2 (Orange) ABS-Lampe
7 Ausgangsanschluß
3. Betrieb
3-1. Bezeichnung der Teile
1 MODE-Schalter 1 und 2
Der Auflösungsschalter, die Bezugspunkt-Einstellung usw. bestimmen die Funktionen
der Einheit als Interpolator.
2 ABS-Lampe
Leuchtet auf, wenn das Bezugspunkt-Eingangssignal aktiv ist.
3 POS.-Lampe
Wird zur Einstellung des Bezugspunkts verwendet.
4 LEVEL ALARM-Lampe
Leuchtet auf, wenn das Eingangssignal außerhalb des von den Spezifikationen
zugelassenen Bereichs liegt.
