Sony MJ620 - Spezifikationen der Ein- und Ausgangskabel

20 (G)
MJ620
Ausgabe:
A/B-Phase,
Bezugs-
punktsignal,
Alarmsignal,
U/V/W-Phase

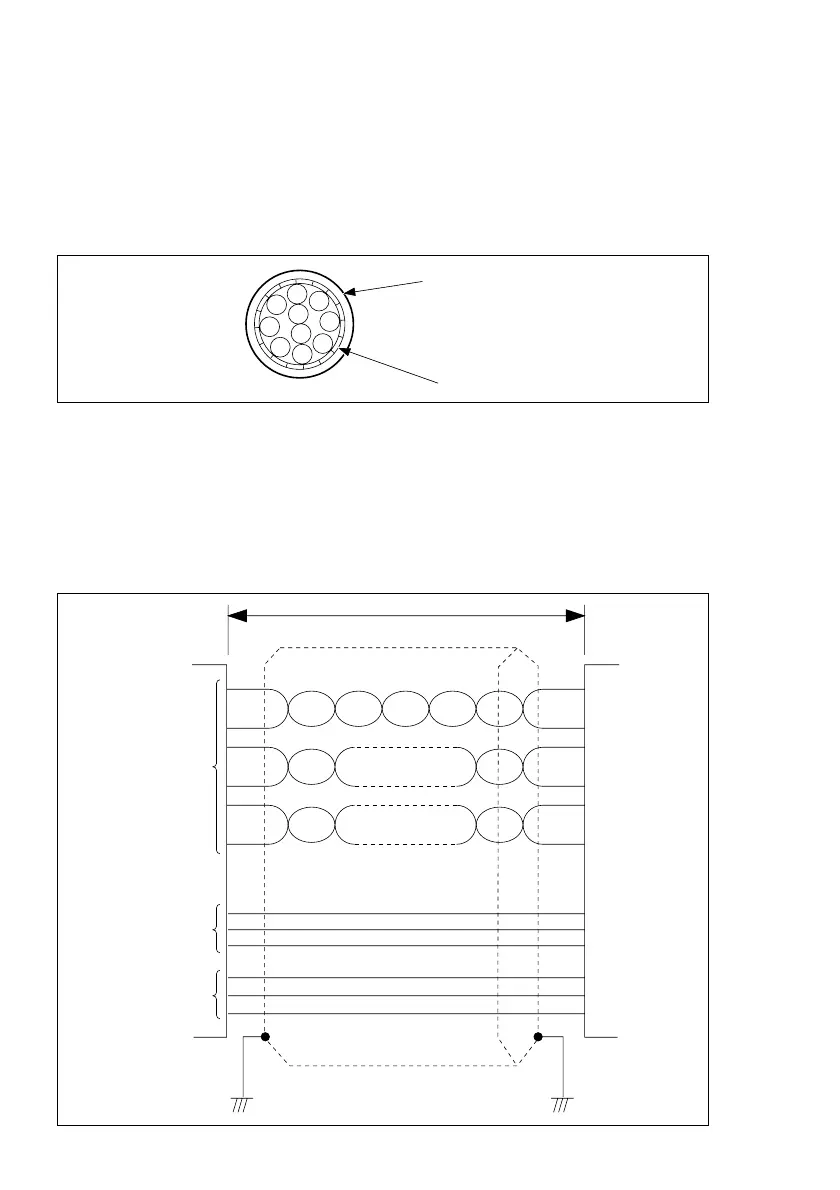

MJ620
+5 V
0 V
maximal 50 m
Empfänger
Verdrillte Doppelleitung
(28 AWG oder dicker)
Mantel
Geflechtschirm
4-2-2. Spezifikationen der Ein- und Ausgangskabel
. Verwenden Sie ein abgeschirmtes Kabel, wie das in der nachstehenden Tabelle gezeigte,
für den Anschluß an die Ausgangsbuchsen.
. Verbinden Sie die Abschirmdrähte des Kabels mit dem Gehäuse des jeweiligen Steckers.
. Halten Sie das Kabel so kurz wie möglich, um externe Störbeeinflussung zu vermeiden.
. Für das Ausgangskabel wird eine verdrillte Doppelleitung mit einer Dicke von mindestens
28 AWG empfohlen. Für die Ausgangssignale wird ein Spannungsdifferenz-
Leitungstreiber verwendet.
. Verbinden Sie die Abschirmdrähte mit FG.
. Stellen Sie die Versorgungsspannung so ein, daß der vorgeschriebene Wert in der Inter-
polator-Eingangseinheit eingehalten wird.
. Empfohlene Kabel: 20276-VSV-10P x 26AWG-7/0.16 (Hirakawa Hewtech)
