4. 入出力コネクタ

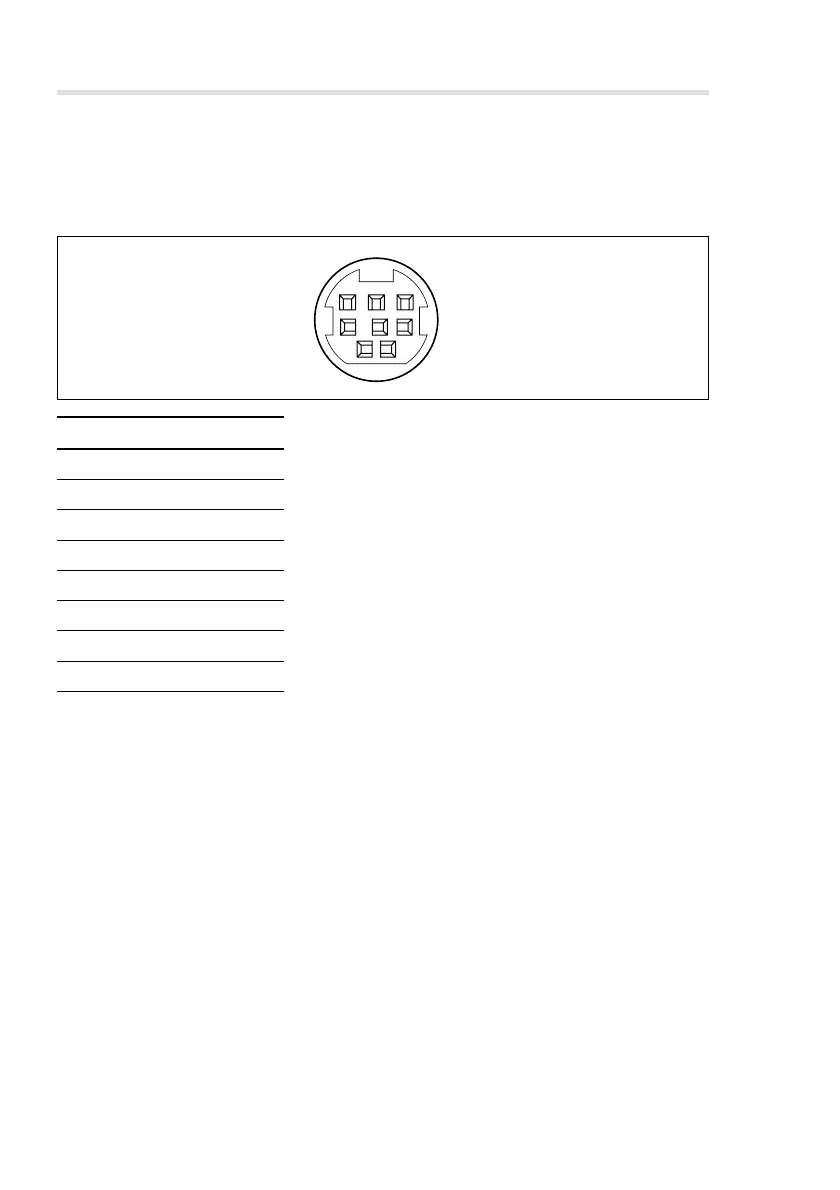

4-1. エンコーダ信号入力コネクタ
使用コネクタ: ミニDIN8ピンレセプタクル
TCS6180-1010(ホシデン(株)製)または相当品
ピンNo. 信号
1 +Vcc
20V
3 +SIN
4 _SIN
5 +COS
6 _COS
７ _Z
８ +Z
+VccはMJ620に供給される電源がそのまま出力されます。
