Sony STR-DA777ES - Printed Wiring Board Volume Section(SIDE A)

STR-DA777ES/V777ES
1616

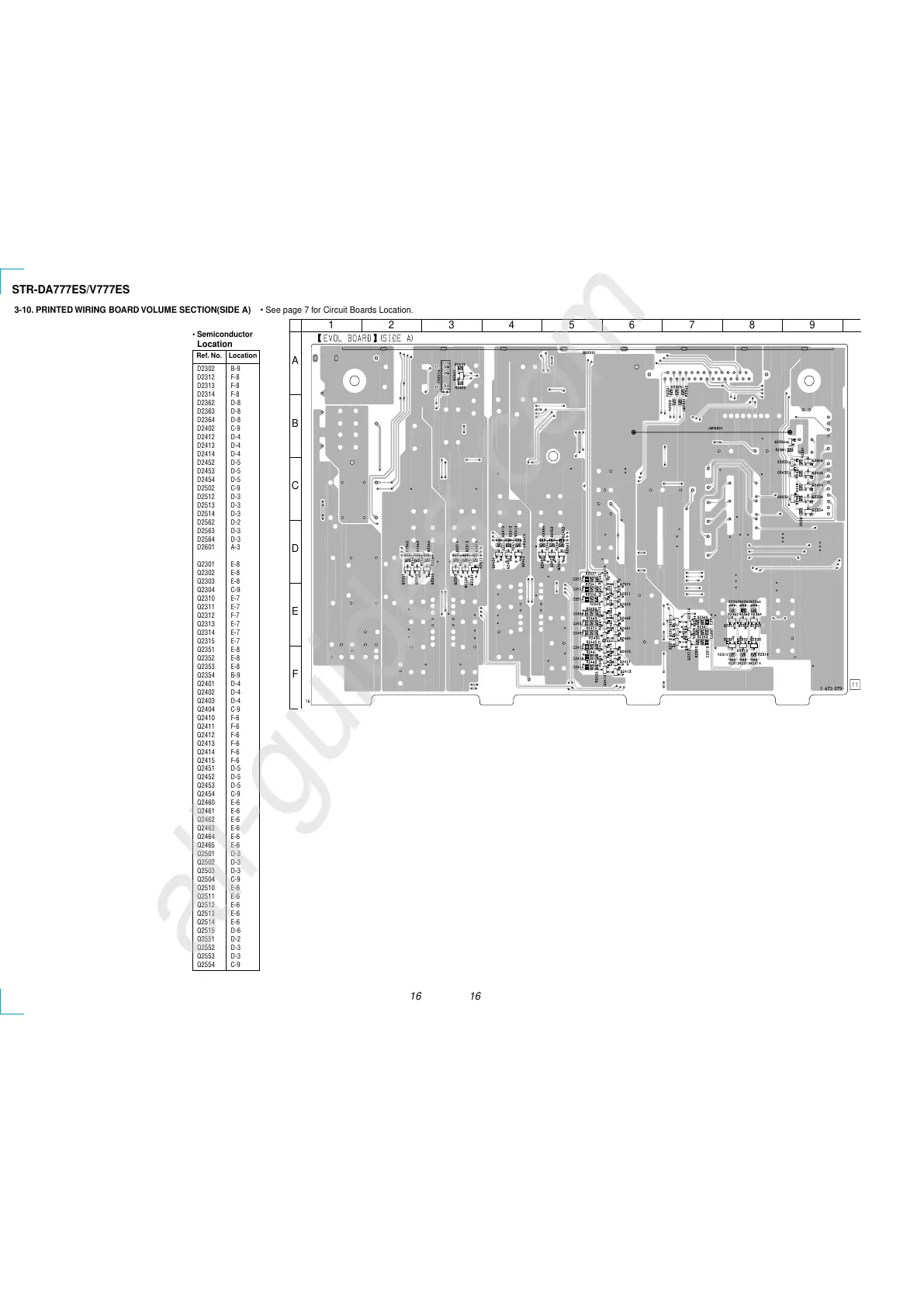

3-10. PRINTED WIRING BOARD VOLUME SECTION(SIDE A) • See page 7 for Circuit Boards Location.
12
A
B
C
D
E
F
3456789
Ref. No. Location
D2302 B-9
D2312 F-8
D2313 F-8
D2314 F-8
D2362 D-8
D2363 D-8
D2364 D-8
D2402 C-9
D2412 D-4
D2413 D-4
D2414 D-4
D2452 D-5
D2453 D-5
D2454 D-5
D2502 C-9
D2512 D-3
D2513 D-3
D2514 D-3
D2562 D-2
D2563 D-3
D2564 D-3
D2601 A-3
Q2301 E-8
Q2302 E-8
Q2303 E-8
Q2304 C-9
Q2310 E-7
Q2311 E-7
Q2312 F-7
Q2313 E-7
Q2314 E-7
Q2315 E-7
Q2351 E-8
Q2352 E-8
Q2353 E-8
Q2354 B-9
Q2401 D-4
Q2402 D-4
Q2403 D-4
Q2404 C-9
Q2410 F-6
Q2411 F-6
Q2412 F-6
Q2413 F-6
Q2414 F-6
Q2415 F-6
Q2451 D-5
Q2452 D-5
Q2453 D-5
Q2454 C-9
Q2460 E-6
Q2461 E-6
Q2462 E-6
Q2463 E-6
Q2464 E-6
Q2465 E-6
Q2501 D-3
Q2502 D-3
Q2503 D-3
Q2504 C-9
Q2510 E-6
Q2511 E-6
Q2512 E-6
Q2513 E-6
Q2514 E-6
Q2515 D-6
Q2551 D-2
Q2552 D-3
Q2553 D-3
Q2554 C-9
• Semiconductor
Location
