Sony STR-DA777ES - Printed Wiring Board Display Section(SIDE B)

STR-DA777ES/V777ES
3333

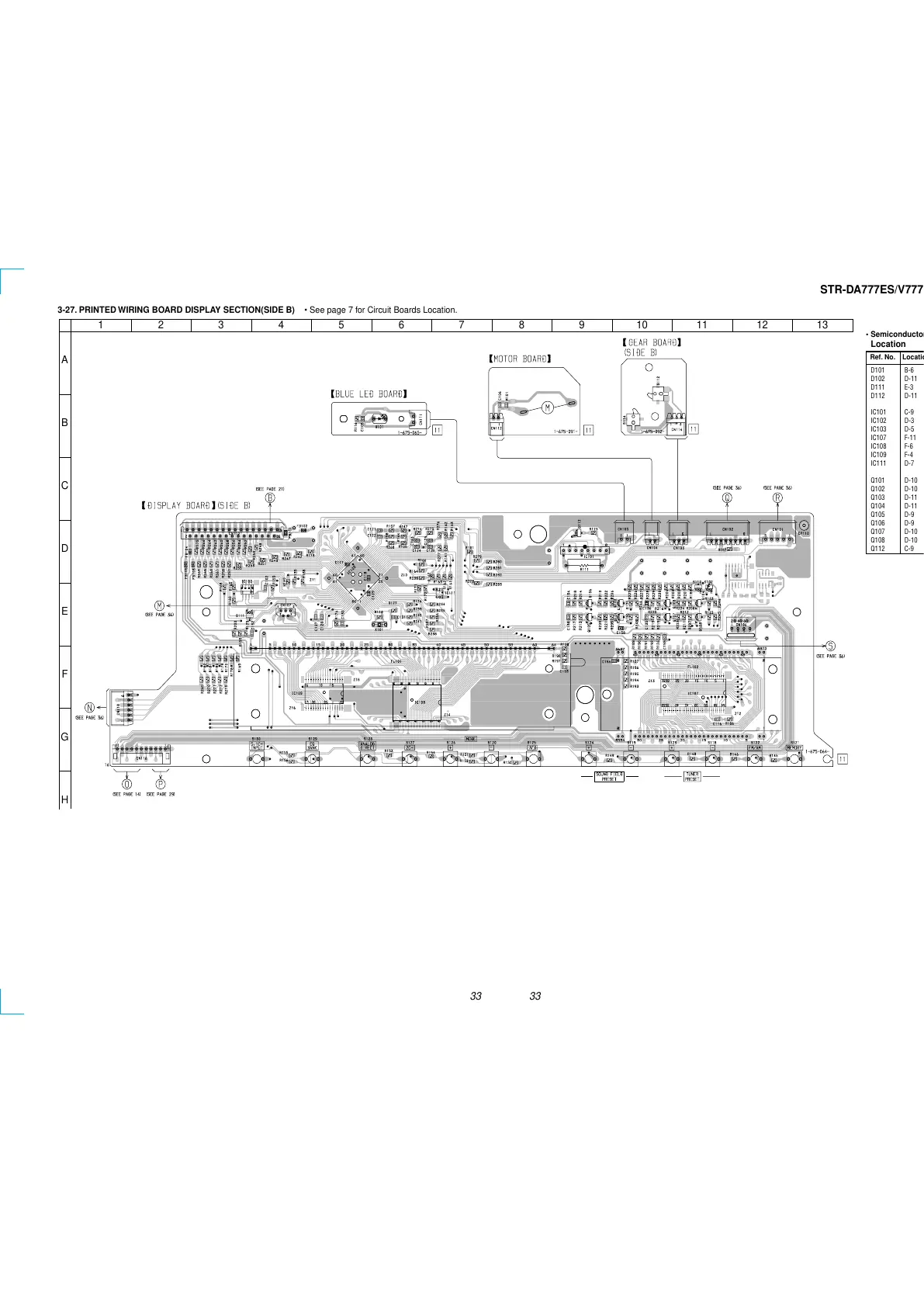

3-27. PRINTED WIRING BOARD DISPLAY SECTION(SIDE B) • See page 7 for Circuit Boards Location.
12
A
B
C
D
E
F
G
H
345678910111213
• Semiconductor
Location
Ref. No. Location
D101 B-6
D102 D-11
D111 E-3
D112 D-11
IC101 C-9
IC102 D-3
IC103 D-5
IC107 F-11
IC108 F-6
IC109 F-4
IC111 D-7
Q101 D-10
Q102 D-10
Q103 D-11
Q104 D-11
Q105 D-9
Q106 D-9
Q107 D-10
Q108 D-10
Q112 C-9
