Sony Trinitron BVM-A14F5U - Names and Functions of Parts; Rear Panel Components

各部の名称と働き
17
第 1 章 概要

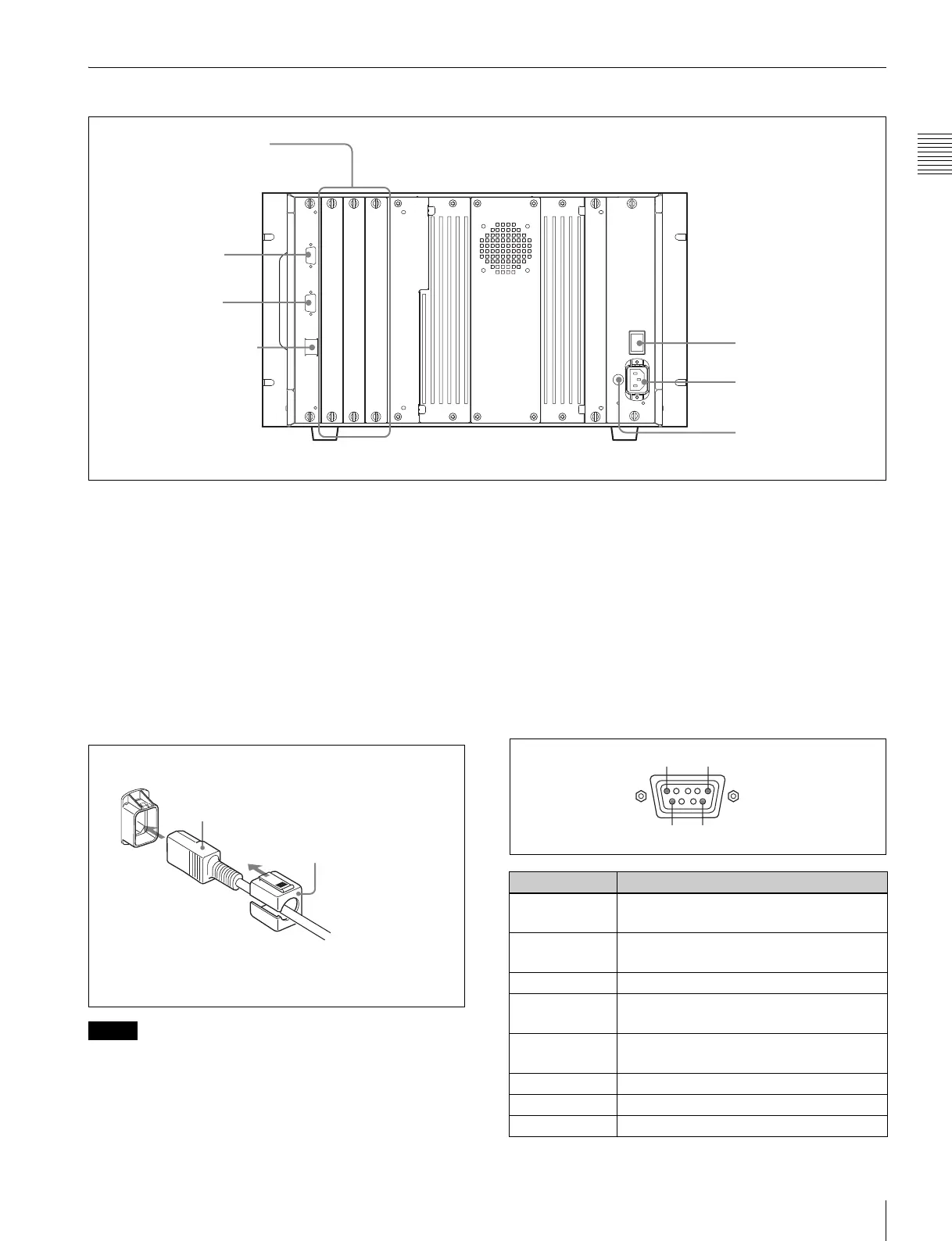

背面
a MAINPOWER（主電源）スイッチ
ON にすると本機は動作状態になります。
SYSTEMCONFIGURATION メニューの設定により、
MAINPOWER スイッチを ON にしたときに本機をスタン
バイ状態にすることもできます。
◆ SYSTEMCONFIGURATION メニューについては、「[D] システ
ムの設定− SYSTEMCONFIGURATIONメニュー」（41 ペー
ジ）をご覧ください。
b ACIN（AC 電源入力）端子（3 ピン）
付属の AC 電源コードで AC 電源を接続します。
このモニターには、必ず付属の電源コードをご使用くださ
い。他の電源コードを使用する場合には、このモニターは
VCCI の規格に適合しない可能性があります。
c ヒューズ
T4AH ヒューズを使用します。
d 入力オプションスロット
別売りの入力アダプターを取り付けることができます。
e PARALLELREMOTE（パラレルリモート）端子（D-
sub9 ピン、凹）
パラレルコントロールスイッチを構成してモニターを外部
操作します。ピン配置と出荷時の各ピンへの機能の割り付
けは以下のとおりです。
2 ACIN 端子
3 ヒューズ
4 入力オプションスロット
5 PARALLEL
REMOTE 端子
1 MAINPOWER
スイッチ
7 LAN(10/100) 端子
6 SERVICE 端子
ご注意
AC プラグホルダー（付属）
AC 電源コード（付属）
AC プラグホルダーをはめて、プラグが抜けないように固定
する。
ピン番号 機能
1 入力信号チャンネル 1 を指定（数値ボタンの機
能）
2 入力信号チャンネル 2 を指定（数値ボタンの機
能）
3 同期信号の選択（SYNC ボタンの機能）
4 画面を白黒表示にするか、入力信号に応じて自動
切り換えにするかを選択（MONO ボタンの機能）
5 チャンネルで設定したマーカーの ON/OFF
（MARKER ボタンの機能）
6、7 未設定
8 タリーランプの ON/OFF
9GND
