4：3 マスクの取り付け/接続
21
第 1 章 概要

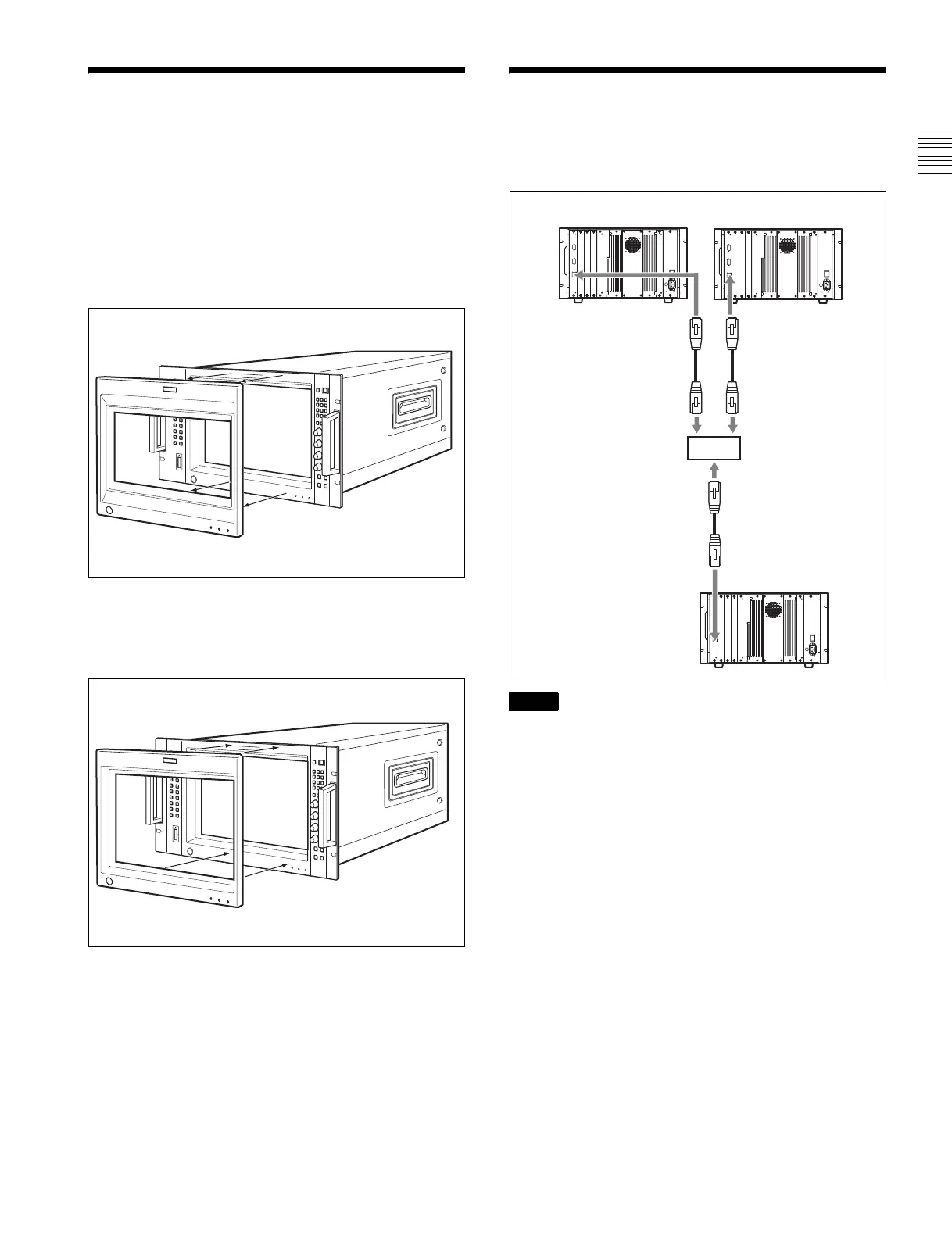

4：3 マスクの取り付け
画面のアスペクト比を 16：9 から 4：3 に切り換えたとき
は、付属の 4：3 マスクに交換してください。
4：3 マスクの取り付けかた
1
16：9 マスクをはずす。
2
4：3 マスク（付属）をはめ込む。
1 マスクの下部分をはめ込む。
2 マスクの上部分をカチッと音がするまではめ込む。
16：9 マスクに戻すには
「4：3 マスクの取り付けかた」と同じ手順で 4：3 マスクを
はずし、16：9 マスクを取り付けます。
接続
ネットワーク接続
• モニターの MAINPOWER スイッチをオフにして接続し
てください。
• 10BASE-T/100BASE-TX の LAN ケーブル（シールドタイ
プ、別売り）でネットワークに接続します。
• 別売りの LAN ケーブルを接続する際は、ノイズによる誤
動作を防ぐため、必ずシールドタイプのケーブルを使用
してください。
• モニターと BKM-15R を合わせて 32 台（BKM-15R は最大 4
台）接続することができます。
• コントローラー（コントロールするモニターや BKM-15R）
はサブネットを越えてモニターをコントロールすること
はできません。
• 別売りのスイッチングハブは、ストレート / クロスケーブ
ルの自動選択機能（AUTOMDI/MDI-X）をもった機器
をご使用ください。
• BKM-15R を接続したときは BKM-15R の NETWORK ス
イッチを LAN にしてください。
ご注意
モニター
LAN(10/100)
端子
LAN(10/100)
端子
モニター
LAN(10/
100) 端子
スイッチングハブ
（AUTOMDI/
MDI-X 機能付き）
モニター /
BKM-15R
