9
DE

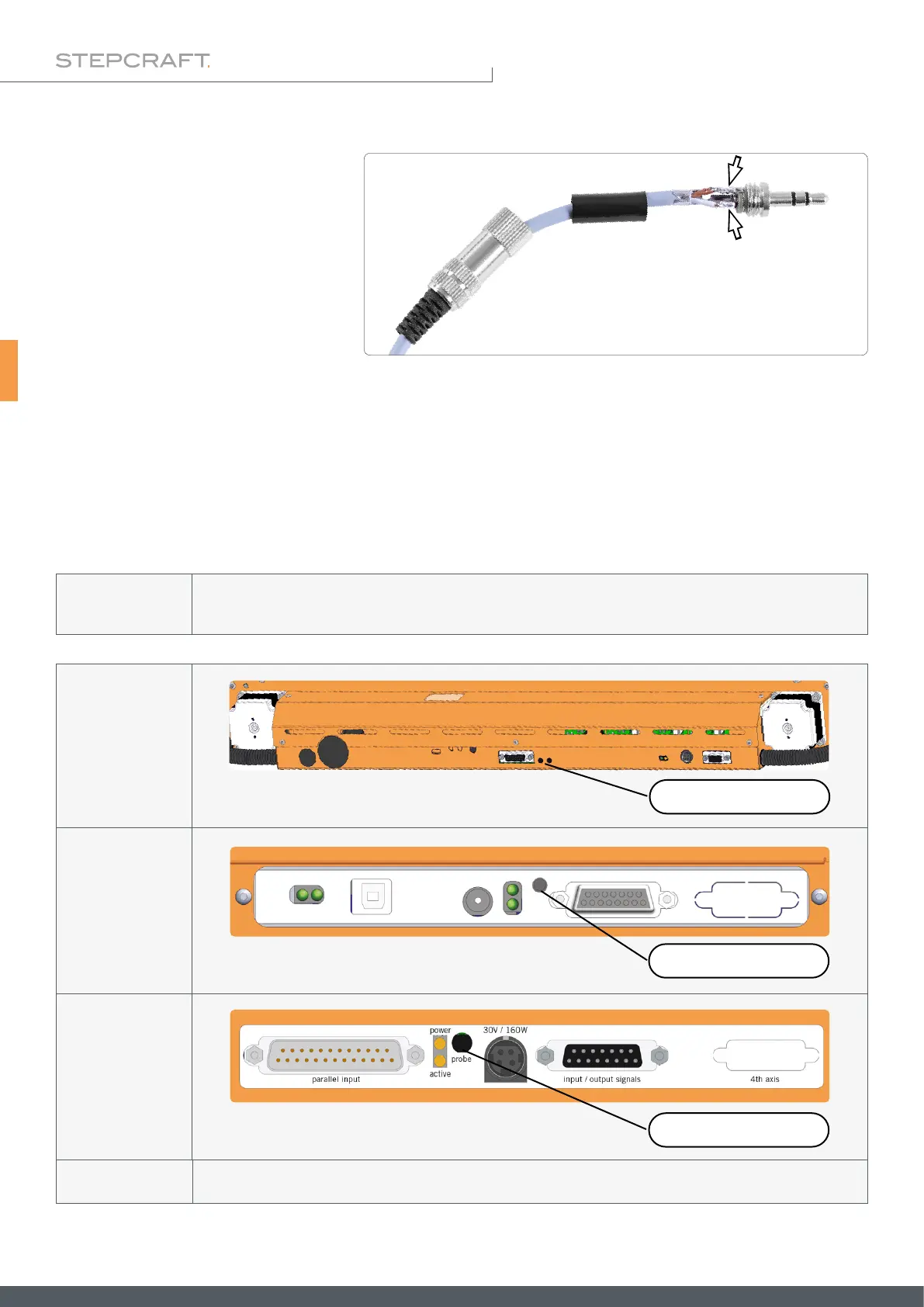

Zur Montage des Klinkensteckers, nehmen
Sie den Klinkenstecker zur Hand und zer-
legen den Stecker. Halten Sie hierzu die
Klinke fest und drehen am Überwurfge-
häuse. Führen Sie das graue Kabel durch
das Überwurfgehäuse und den schwarzen
Kunststoff-Kontaktschutz. Isolieren Sie
die graue Leitung vom Kabel etwa 1 cm
ab. Löten Sie die beiden Leitungen an die äußeren Pins des Steckers. Biegen Sie die Zugentlastung um das graue Kabel.
Schrauben Sie das Überwurfgehäuse an den Stecker. Nun können Sie den Stecker direkt an die Klinkenbuchse Ihrer
Fräsmaschine anstecken.
Montage des Klinkensteckers
HINWEIS
Sollten Sie eine CNC-Fräse eines anderen Herstellers verwenden, lesen Sie in der zugehörigen Begleitdoku-
mentation nach, wie der 3D-Taster mit dieser Maschine verbunden werden kann.
HINWEIS
Vergewissern Sie sich, dass der 3D-Taster sicher eingespannt ist nachdem Sie den 3D-Taster eingesetzt oder
andere Änderungen an der Spannvorrichtung vorgenommen haben. Ansonsten könnte sich der 3D-Taster
lösen und beschädigt werden oder falsche Messergebnisse produzieren.
M-Serie
3,5 mm Klinke
D-Serie (D2)
3,5 mm Klinke
D-Serie (D3)
3,5 mm Klinke
Externer Anschluss an STEPCRAFT-Maschinen
An allen STEPCRAFT-Maschinen können Sie den 3,5 mm Klinkenstecker verwenden, um den 3D-Taster an der Rücksei-
te der Fräsmaschine anzuschließen.
