STEPCRAFT 3D Touch Probe - Anschluss des 3 D-Tasters

10
DE

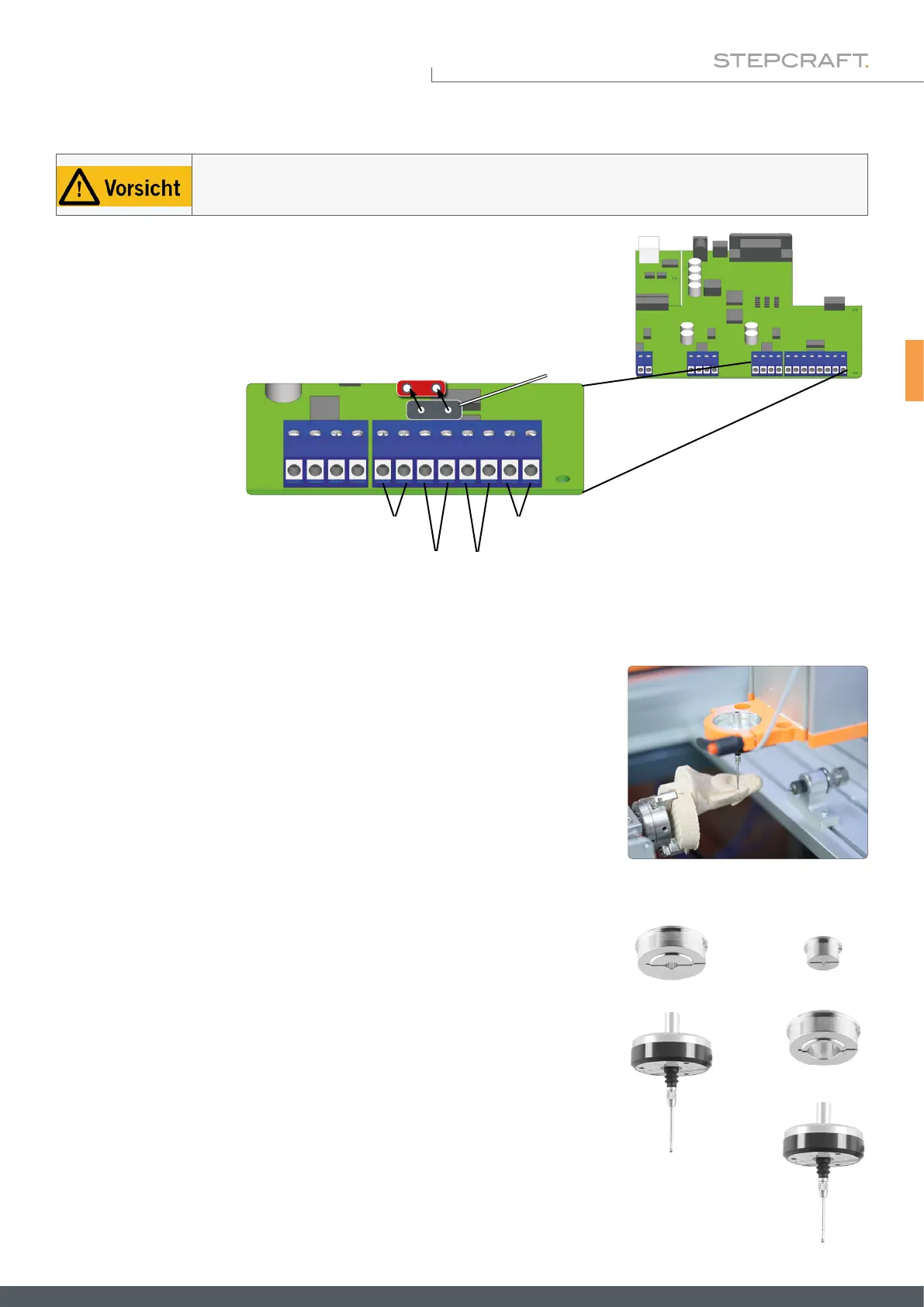

4.3 Anschluss des 3D-Tasters
4.3.1 Nutzung des 43 mm-Eurohals
4.3.2 Nutzung von Adaptern
Das Gehäuse des 3D-Tasters passt in einen 43 mm-Eurohals. Achten Sie dar-
auf, dass der 3D-Taster gerade eingespannt wird.
Not-Aus
WZL Jumper
WZL / 3D-Taster Endschalter X,Y
Endschalter Z
Der 3D-Taster kann mithilfe von Adaptern am 8 mm-Befestigungszapfen einge-
spannt werden. STEPCRAFT hat dazu folgende Adapter im Programm:
• Art. 12369 Adapter Ø 43 mm auf Ø 8 mm
• Art. 10038 Adapter Ø 43 mm auf Ø 20 mm +
• Art. 10035 Adapter Ø 20 mm auf Ø 8 mm
+
Interner Anschluss an der D-Serien-Steuerung
Das Kabel des Werkzeuglängensensors muss an die korrekte Position an der Hauptplatine Ihrer Fräsmaschi-
ne montiert werden. Eine Verwendung der falschen Kabelklemmen auf der Platine kann zu Fehlern auf der
Steuerplatine führen.
Auf der Steuerung der D-Serie (D2) können Sie die beiden Leitungen des
Tasters direkt an die Schraubklemmen für den Werkzeuglängensensor (WZL)
befestigen. Beachten Sie, dass für die korrekte Funktion der rote Jumper mit
der Beschriftung WZL entfernt werden muss.
+
+
