STEPCRAFT 3D Touch Probe - Automatische Maß- und Mittelpunktbestimmung

16
DE
5 mm
5 mm
x
+
-
-
y
+
Mit diesen beiden Funktionsknöpfen lassen sich die Außenmaße und der Mit-
telpunkt runder und eckiger Formen nden. Am Ende der Messung werden
zuerst die ermittelten X- / Y-Maße des Werkstücks ausgegeben. Danach werden
die X- / Y-Maschinenkoordinaten des ermittelten Werkstückmittelpunkts ange-
zeigt.

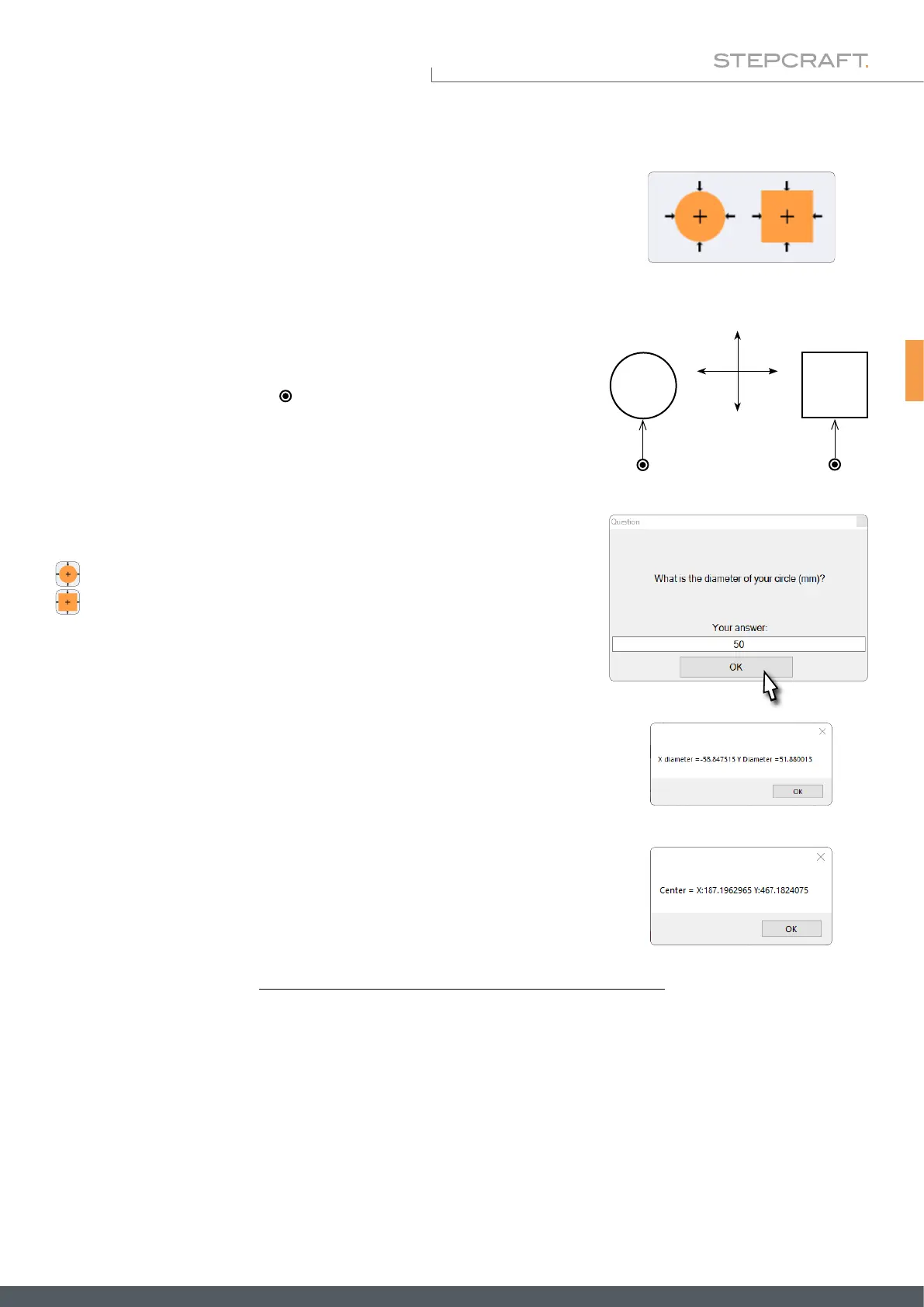

6.2 Automatische Maß- und Mittelpunktbestimmung
Positionieren Sie den 3D-Taster ( ) 5 mm vor der Form, wie gezeigt.
Um UCCNC zu ermöglichen einen Sicherheitsabstand bei der Ermittlung der
genauen Maße einzuhalten, werden Sie nach dem Anklicken der Schaltäche
aufgefordert, den Durchmesser der Form einzugeben. Bei einem Rechteck
, werden Sie aufgefordert das Maß in Y- / und das Maß in X-Richtung an-
zugeben.
Dies können recht grobe Maße sein, denn UCCNC wird beim Tasten 25 mm
in X- / und Y-Richtung Sicherheitsabstand einhalten. In Z-Richtung wird der
3D-Taster 20 mm Sicherheitsabstand einhalten. Ihr Werkstück sollte entspre-
chend nicht höher als dieser Abstand sein.
Der 3D-Taster tastet in dieser Reihenfolge: Zuerst wird entlang der Y-Achse,
dann entlang der X-Achse und abschließend wird noch einmal die Y-Achse
angetastet.
Startposition 3D-Taster
