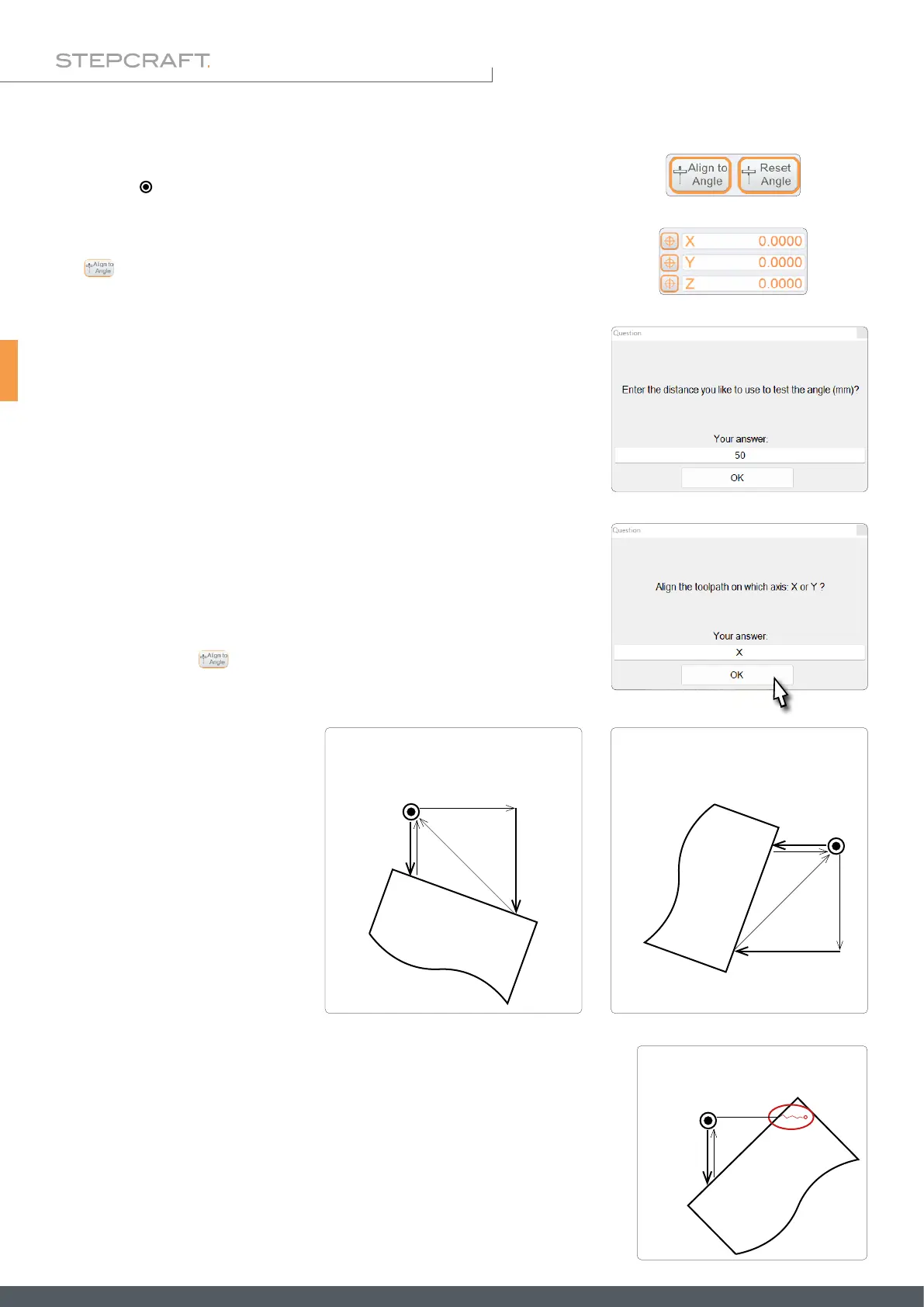

6.4 Drehung des Koordinatensystems (Align to Angle)
Mit dieser Funktion lässt sich das interne Koordinatensystem mithilfe des
3D-Tasters ( ) an schräg eingespannte Werkstücke anpassen. Dazu werden
zwei Messpunkte aufgenommen, um den Winkel der Drehung zu berechnen.
Die Strecke zwischen diesen beiden Punkten, können Sie nach dem Anklicken
von eingeben. Um diese Funktion zu realisieren, wird der G68 Code ver-
wendet. Anschließend wird UCCNC die Verfahrwege automatisch um den er-
mittelten Winkel kompensieren. Die in „6.1 Automatisches Antasten von Kon-
turen“ erklärten Funktionen müssen verwendet werden, bevor das
Koordinatensystem gedreht wird. Notieren Sie die jeweiligen Maschinenkoordi-
naten.
Setzen Sie unbedingt die X-/ Y-/ Z-Werkstücknullpunkte am Startpunkt der
Messung, bevor Sie das Makro auslösen! Nach der Messung wird der 3D-Taster
zurück zur Startposition bewegt.
Die Schräge des Werkstücks liegt entweder entlang der Y- oder X-Achse aus.
Positionieren Sie den 3D-Taster so vor dem ersten Messpunkt, dass der 3D-Tas-
ter nach der ersten Messung kollisionsfrei fahren kann, um Schäden zu ver-
meiden. Klicken Sie und geben Sie den gewünschten Abstand zwischen
den Messungen ein. Bestätigen Sie und geben im nächsten Fenster "X" oder
"Y" ein - je nachdem entlang wel-
cher Achse Sie messen möchten.
Der Winkel wird nun entsprechend
den Darstellungen rechts ermittelt.
Am Ende des Vorgangs, wird der
3D-Taster zurück zur Startposition
bewegt.
Nun ist der Winkel des Werkstücks
bekannt und das Koordinatensys-
tem wird um diesen Winkel gedreht.
ACHTUNG!
Wenn der 3D-Taster nicht die Möglichkeit hat, nach der ersten Messung
den eingegebene Abstand zu fahren, besteht die Gefahr, dass dieser be-
schädigt wird. In diesem Falle versuchen Sie entweder den Winkel von einer
anderen Seite aus anzufahren oder das Werkstück anders auszurichten.
1.
3.
2.
50 mm
Startposition 3D-Taster
KOLLISION
!
1.
3.
4.5.2.
50 mm
Startposition 3D-Taster
Verfahrweg entlang der X-Achse.
Startposition 3D-Taster
1.
3.
4.
5.
2.
50 mm
Verfahrweg entlang der Y-Achse.
