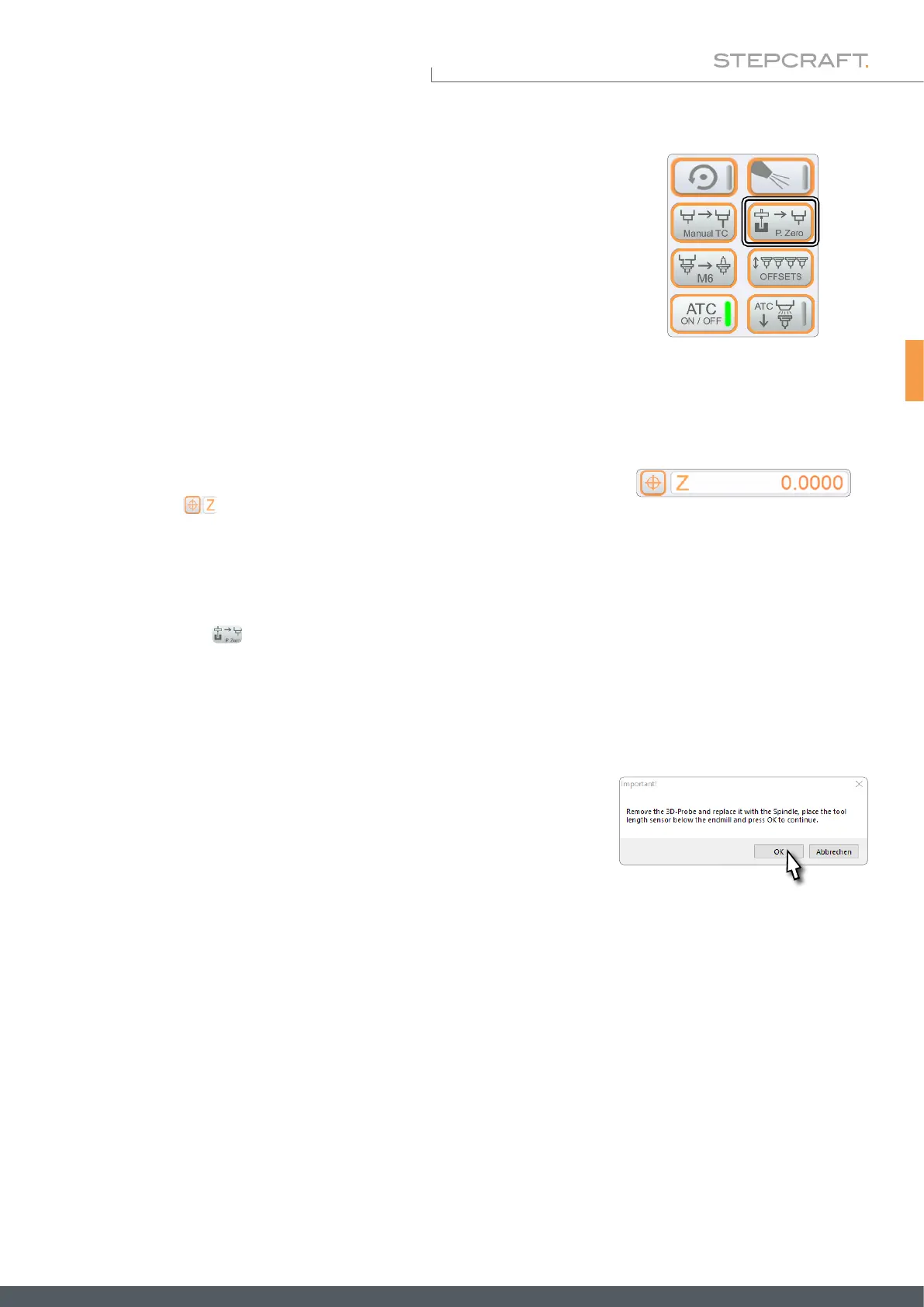

6.3 Fräser Längenkompensation – P-Zero
P-Zero ist eine Funktion, die Ihnen ermöglicht einen Nullpunkt an einer Positi-
on zu ermitteln, die schwer zugänglich ist oder in die ein Werkzeuglängensensor
nicht hineinpasst. Es wird der Längenunterschied zwischen einem Werkzeug
und dem 3D-Taster kompensiert, sodass Sie mit dem 3D-Taster einen Null-
punkt ermitteln und diesen dann nahtlos mit einem Werkzeug weiterverwenden
können. Um diese Funktion zu nutzen, wird ein Werkzeuglängensensor wie der
TS-32 benötigt (Art. 12598). Bereiten Sie das gewünschte Werkzeug und den
Werkzeuglängensensor vor.
Folgen Sie diesen Schritten:
• Bewegen Sie den 3D-Taster an die gewünschte Position und nullen Sie
den Z-Punkt
.
• Bewegen Sie die Z-Achse aufwärts und fahren Sie den 3D-Taster über
den Maschinentisch. Achten Sie darauf, dass die Messspitze nicht direkt
über einer Nut im Maschinentisch steht.
• Klicken Sie nun
. Die erste Messung dient dazu, die Z-Strecke zu
ermitteln, bis die Prüfspitze des 3D-Tasters auslöst. Zur Erhöhung der
Genauigkeit wird der Nullpunkt zweimal angetastet. Die Z-Achse wird
anschließend wieder hoch gefahren.
• Nun werden Sie aufgefordert den 3D-Taster gegen Ihre Spindel inklusive
des Werkzeugs auszutauschen. Beachten Sie die Hinweise der jeweiligen
Betriebsanleitung. Platzieren Sie jetzt den Werkzeuglängensensor direkt
unter dem soeben eingesetzten Werkzeug. Nachdem Sie die Umrüstung
vorgenommen haben, bestätigen Sie die angezeigte Meldung mit OK.
• Die Z-Achse wird, wie zuvor, zweimal abwärts bewegt, sodass der Werk-
zeuglängensensor das Maß des Werkzeugs aufnehmen kann.
• Ab jetzt können Sie mit dem Werkzeug den anfangs festgelegten Z-Null-
punkt direkt anfahren.
