17
DE

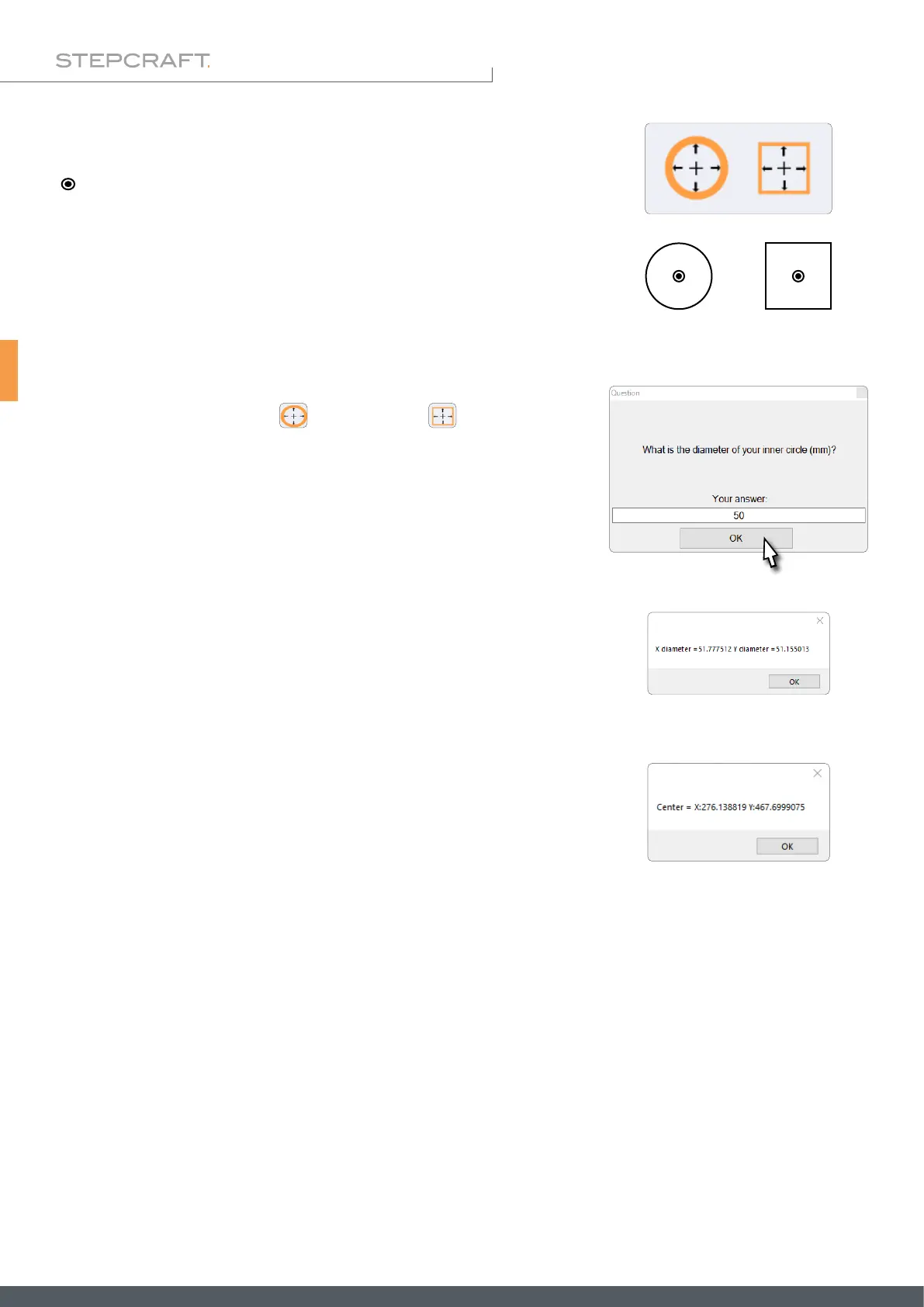

Der 3D-Taster tastet in dieser Reihenfolge: Zuerst wird entlang der Y-Achse,
dann entlang der X-Achse und anschließend wird noch einmal die Y-Achse
angetastet.
Nach der Eingabe ermittelt der 3D-Taster den Mittelpunkt der Form. Am
Ende der Messung werden zuerst die X- / Y-Maße der Form ausgegeben.
Danach werden die ermittelten X- / Y-Maschinenkoordinaten des ermittelten
Mittelpunkts angezeigt.
Nach Anklicken der Schaltäche
beziehungsweise werden Sie auf-
gefordert die Innenmaße der Form einzugeben. Bei einem Rechteck, werden
Sie aufgefordert das Maß in Y-/ und das Maß in X-Richtung anzugeben. Dies
können recht grobe Maße sein, da sie nur vorgeben, wie weit der 3D-Taster
maximal bewegt wird.
Mit diesen beiden Funktionsknöpfen lassen sich die Innenmaße und der Mit-
telpunkt runder und eckiger Formen nden. Positionieren Sie den 3D-Taster
( ) innerhalb der Kontur, die Sie vermessen möchten.
Die Messspitze muss in der Lage sein, die Kanten der Kontur zu berühren.
Der Taster muss aber nicht zwingend exakt mittig in der Form positioniert
werden.
Startposition 3D-Taster
