12
DE

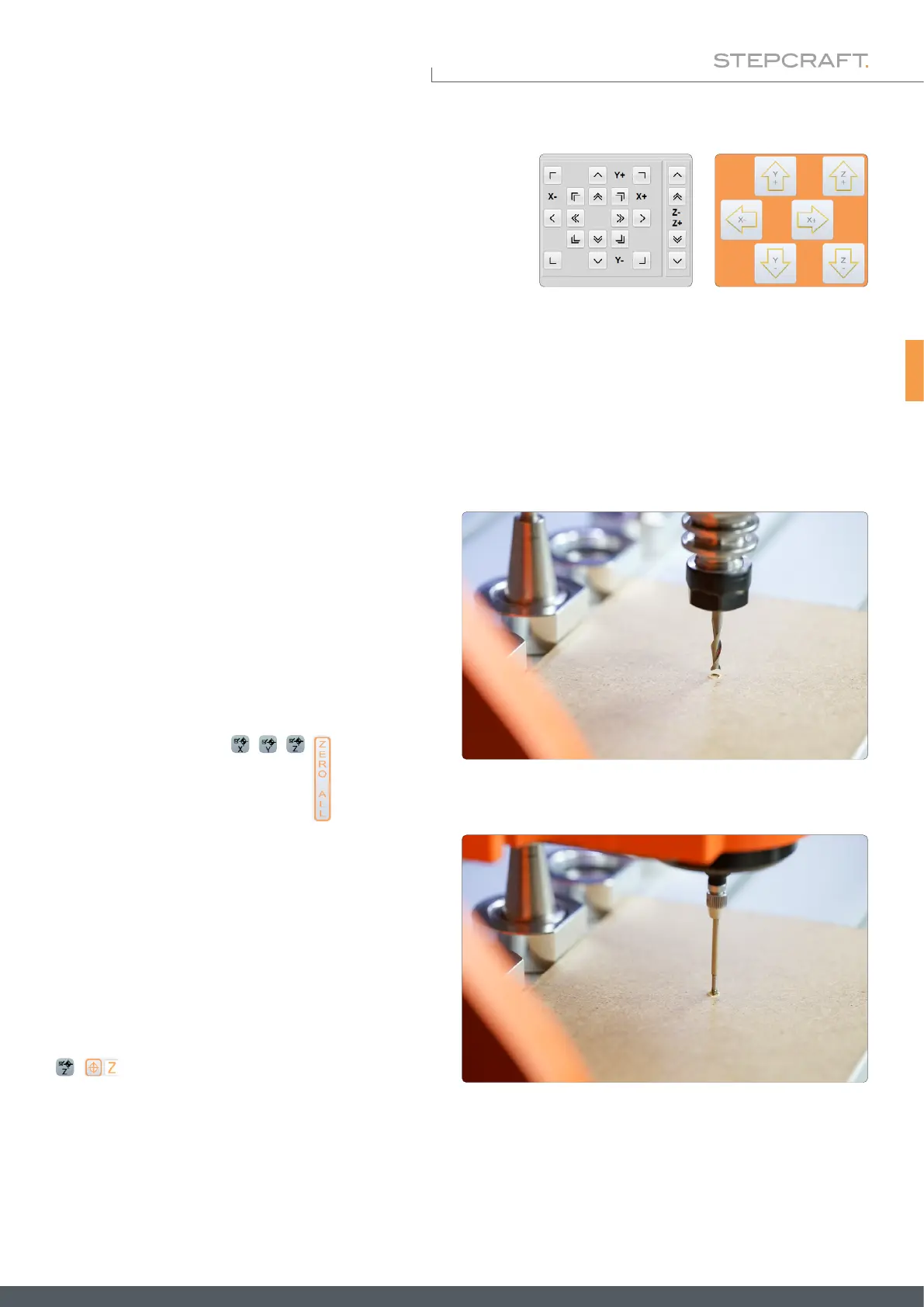

Der 3D-Taster wird als passives Werkzeug verwendet. Er verfügt
über keine eigene Steuerungsfunktion und wird über die bewegli-
chen Achsen der Fräsmaschine in X-/ Y-/ und Z-Richtung bewegt.
Üblicherweise wird der 3D-Taster mittels manueller Steuerung (siehe
Abbildung rechts) oder über das Aufrufen von zuvor festgelegten Ar-
beitsabläufen (Makros) gesteuert.
5.4 Zentrierung der Tasterspitze des 3D-Tasters
Damit der 3D-Taster verlässliche Messwerte produzieren kann, ist es erforderlich, die Tasterspitze möglichst genau zu
zentrieren, anders gesagt genau auszurichten. Je weiter die Tasterspitze außerhalb des Mittelpunkts zwischen X- / und
Y-Achse liegt, desto ungenauer sind die Tastergebnisse. Es gibt drei Stellschrauben am Gehäuse, mit denen sich die Tas-
terspitze zentrieren lässt. Sie benötigen einen 1,5 mm-Außensechskantschlüssel. Gehen Sie folgendermaßen vor:
Legen Sie eine Opferplatte auf Ihren Maschinentisch
und stellen Sie sicher, dass sich diese nicht verschie-
ben kann. Öffnen Sie Ihre CNC-Software. Setzen Sie
einen Fräsmotor (vom Strom getrennt!) mit einem
2 mm-Fräser ein. Fahren Sie manuell über das Material
und dann in der Z-Achse abwärts, bis die Fräserspitze
das Material ankratzt und eine runde Marke hinterlässt.
Notieren Sie die Maschinenkoordinaten und setzen Sie
alle Werkstücknullpunkte
, , , .
WinPC-NC UCCNC
5.3 Steuerung des 3D-Tasters
Fahren Sie die Z-Achse nach oben. Entfernen Sie nun
den Fräsmotor und spannen den 3D-Taster ein. Achten
Sie darauf, dass das Kabel zum Spalt des 43 mm-Eu-
rohalses zeigt, um die Orientierung zu vereinfachen.
Bewegen Sie nun den 3D-Taster abwärts, bis die Taster-
spitze direkt über der zuvor hinterlassenen 2 mm großen
Marke steht. Beurteilen Sie, ob die Tasterspitze genau
mittig steht. Setzen Sie den Z-Werkstücknullpunkt
, .
