13
DE

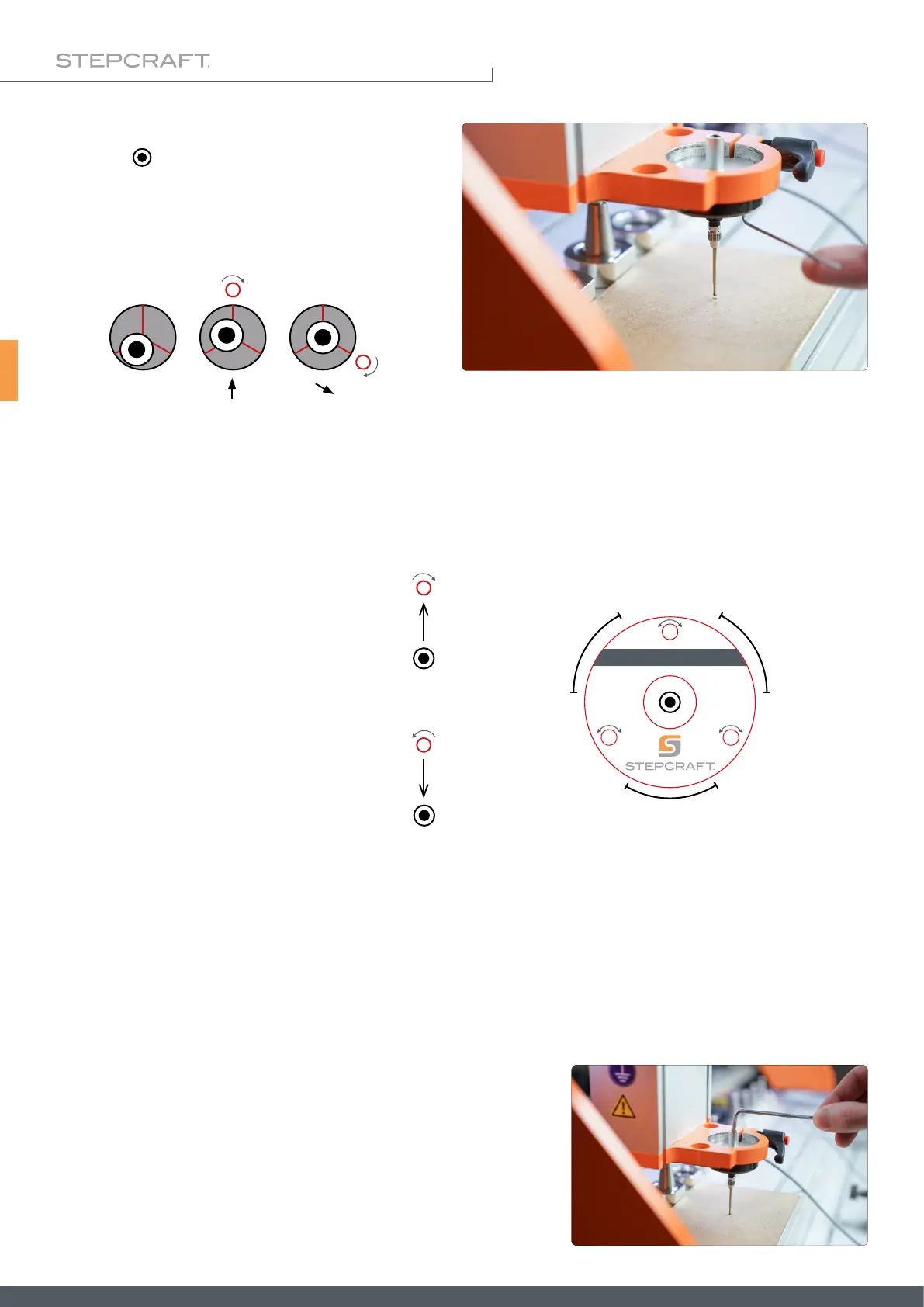

Wenn Sie eine Abweichung der Mittelpunkte der Tas-
terspitze ( ) und Marke feststellen, fahren Sie
den 3D-Taster 2 mm aufwärts. Verwenden Sie einen
1,5 mm-Sechskantschlüssel, um die Einstellschrauben
vorsichtig zu drehen und somit der Abweichung zu ent-
gegenzuwirken.
Nehmen Sie nur minimale Änderungen vor. Fahren Sie zwischendurch den Z-Werkstücknullpunkt an und beurteilen Sie
erneut die Lage der Tasterspitze. Wiederholen Sie diesen Vorgang, bis die Tasterspitze exakt mittig ausgerichtet ist.
Das Drehen im Uhrzeigersinn an einem
Kalibrierungsregler bewegt die Tasterspit-
ze in Richtung der Schraube.
Das Drehen gegen den Uhrzeigersinn an
einem Kalibrierungsregler bewegt die Tas-
terspitze von der Schraube fort.
Bewegen Sie nun eine Schraube nach der anderen, um
die korrekte Zentrierung der Tasterspitze durchzuführen.
Nachdem die Tasterspitze zentriert ist, sollten Sie den gesamten 3D-Taster z. B. um 90° im Uhrzeigersinn drehen und
prüfen, ob die Spitze weiterhin zentriert bleibt. Wiederholen Sie alle Schritte, bis die Tasterspitze aus jedem Winkel zu-
friedenstellend zentriert ist. Dieser Vorgang erfordert Zeit, resultiert jedoch darin, dass verlässliche Ergebnisse erzielt wer-
den. Bedenken Sie, dass dieser Vorgang erneut erforderlich sein kann, wenn Sie die Methode der Einspannung ändern.
Die Zentrierung ist nur solange zuverlässig, wie die Einsatzbedingungen gleich bleiben. Wechseln Sie beispielsweise das
Spannmittel oder die Maschine, sollten Sie überprüfen, ob die Ausrichtung des 3D-Tasters noch korrekt ist.
Die Empndlichkeit der Rückstellfeder lässt sich mit dem Vorspan-
nungsregler anpassen. Die Stellschraube kann mit einem 3 mm-Außen-
sechskantschlüssel verstellt werden. Beim Tasten an weichen Materiali-
en, sollten Sie die Empndlichkeit hoch einstellen. Ansonsten besteht
die Möglichkeit, dass die Tasterspitze das Material verformt, bevor Sie
auslöst.
set 0 set 0
set 0
1
2
0
°
1
2
0
°
1
2
0
°
