15
DE

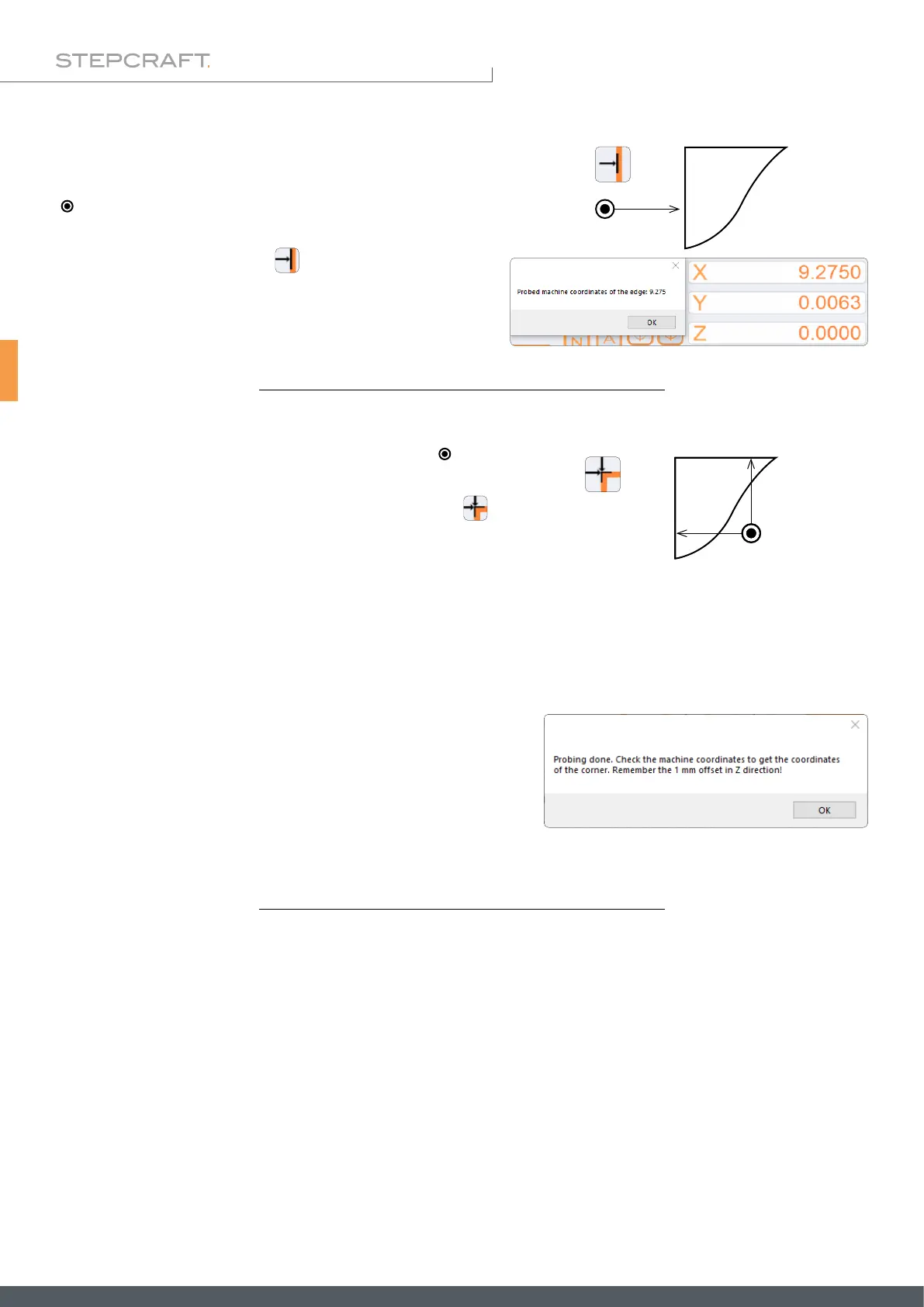

Wird eine Seite des Werkstücks angetastet, muss der 3D-Taster
( ) vorher manuell 5 mm vor der entsprechenden Seite des Werk-
stücks positioniert werden. Klicken Sie dann auf die gewünsch-
te Schaltäche (zum Beispiel ). Nach der Messung zeigt
UCCNC die Maschinenkoordinate der Position an.
5 mm
Startposition 3D-Taster
Soll eine Ecke angetastet werden, muss der 3D-Taster (
) über
dieser Ecke positioniert werden. Er sollte nicht mehr als 15 mm
von den Kanten des Werkstücks entfernt sein. Klicken Sie ,
um die Messung auszulösen.
Zuerst wird die Ecke aus Z-Richtung angetastet. Dann wird in X-
und anschließend in Y-Richtung getastet. Zuvor wird jeweils eine
Sicherheitsposition von 25 mm zur Kante angefahren.
Der 3D-Taster wird nach der Messung mit einem Sicherheitsab-
stand von 1 mm in Z-Richtung von der Ecke positioniert und die
Werkstücknullpunkte für die X- / Y- / und Z-Achse werden gesetzt.
Die Koordinaten der Ecke können Sie an den Maschinenkoordi-
naten ablesen, aber beachten Sie unbedingt den Sicherheitsab-
stand von 1 mm in Z-Richtung!
max. 15 mm
max. 15 mm
Startposition 3D-Taster
