22
DE

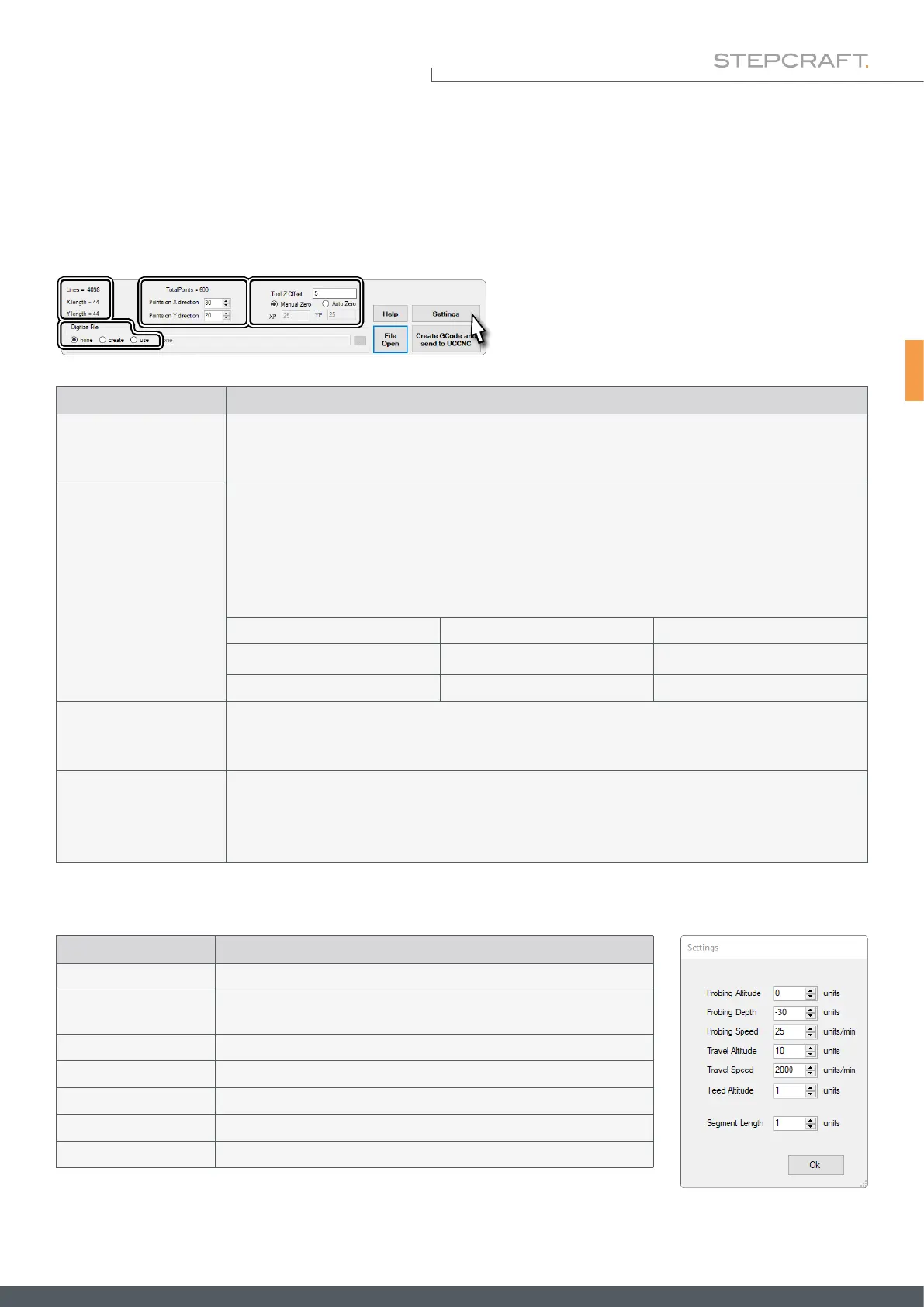

Nachfolgend wird die Oberäche des Autoleveler CA-Plugins erklärt, sodass Sie in die Lage versetzt werden, die Anwen-
dung auf Ihre persönlichen Anforderungen anzupassen. Das Autoleveler CA-Plugin bietet einige Optionen, mit denen sich
der Tastprozess beeinussen lässt. Da der 3D-Taster ein empndliches Messinstrument ist, sollten Sie unbedingt einige
vorsichtige Tests durchführen, um sicher zu sein, dass die Einstellungen unproblematisch sind.
6.5.1 Erklärungen zum Autoleveler CA-Plugin
Anzeige Erklärung
Lines
X / Y Length
Lines zeigt die aktuelle Anzahl an Linien G-Code an, die generiert werden.
X / Y Length beschreibt die Außenmaße, die in der geladenen Datei hinterlegt sind.
Points on X / Y direction:
Einstellungen zur Festlegung der anzutastenden Punkte. Wenn Sie einen bestimmten Abstand zwischen
den einzelnen Tastpunkten wünschen, teilen Sie die Länge des Messbereichs durch den gewünschten
Abstand und wiederholen das Gleiche für die Breite des Messbereichs. Höhere Eingabewerte führen zu
einem feineren Tastergebnis, jedoch auch zu einer längeren Prozessdauer. Sie sehen über den Eingabe-
feldern die Anzahl der Tastpunkte.
Beispiel:
53 mm Länge 220 mm
1,5 mm Abstand zwischen Tastpunkten 1,5 mm
X =
53
/
1,5
= 35 Anzahl Tastpunkte 147 = Y =
220
/
1,5
Tool Z Offset
Wenn Sie nach dem Scannen direkt in die Bearbeitung wechseln, können Sie hier die Längendifferenz
zwischen 3D-Taster und Ihrem Werkzeug eintragen. Ermitteln Sie diese Differenz bevor Sie ein Fräspro-
gramm starten. Anstatt eines Kommas, tragen Sie Punkte ein.
Manual Zero
Auto Zero
Wenn Sie einen eigenen Z-Nullpunkt ermitteln, wählen Sie Manual Zero.
Auto Zero bietet die Möglichkeit den Z-Nullpunkt automatisch zu ermitteln. Tragen Sie die X- / Y-Koor-
dinaten ein, an dem mit dem 3D-Taster der Z-Nullpunkt ermittelt werden soll.
Anzeige Erklärung
Probing Altitude Sicherheitsabstand beim Anfahren des ersten Punkts
Probing Depth
Maximalstrecke bei Abwärtsbewegungen, bevor die Messung abgebro-
chen und der Probing Depth-Wert als Tastpunkt angenommen wird.
Probing Speed Z-Geschwindigkeit bei der Messung
Travel Altitude Rückzughöhe bei der Fahrt zwischen Tastpunkten
Travel Speed Geschwindigkeit bei der Fahrt zwischen Tastpunkten
Feed Altitude Rückzughöhe beim Anfahren des nächsten Bearbeitungszyklus
Segment Length Findet bisher keine praktische Anwendung
Mit einem Klick auf Settings, öffnet sich ein Fenster, indem Sie die Feinheiten des Tastprozesses hinterlegen können.
