Stihl FSA 90 - Schutzvorrichtungen Anbauen

FSA 90, FSA 90 R
deutsch
14

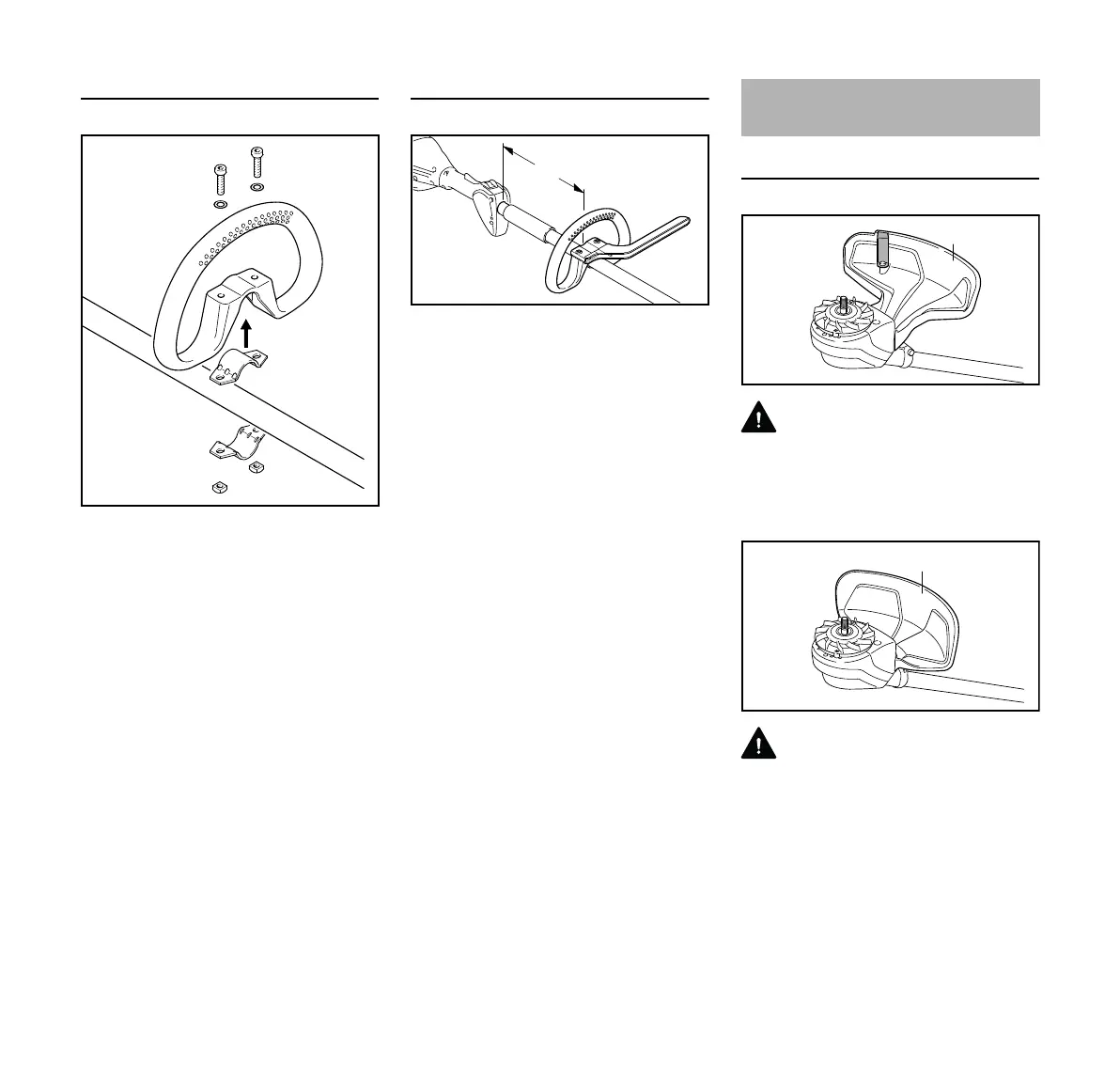

Rundumgriff ohne Bügel anbauen
N Schelle (3) in den Rundumgriff (4)
legen und zusammen auf den
Schaft (5) setzen
N Schelle (6) anlegen
N Bohrungen zur Deckung bringen
N Scheibe (8) auf die Schraube (7)
und diese wiederum in die Bohrung
stecken, darauf die
Vierkantmutter (1) drehen – bis zur
Anlage
N weiter bei "Rundumgriff ausrichten
und befestigen"
Rundumgriff ausrichten und befestigen
Durch Ändern des Abstands (A) kann
der Rundumgriff in die für die
Bedienungsperson und den
Anwendungsfall günstigste Lage
gebracht werden.
Abstand (A) bei Verwendung von
Mähköpfen: Maximal 30 cm (12 in.)
Abstand (A) bei Verwendung von
Metall-Schneidwerkzeugen: Maximal
25 cm (10 in.)
N Rundumgriff in die gewünschte
Position schieben
N Rundumgriff (4) ausrichten
N Schrauben so fest anziehen, dass
sich der Rundumgriff nicht mehr um
den Schaft drehen lässt – wenn kein
Bügel angebaut ist: bei Bedarf die
Muttern kontern
Richtigen Schutz verwenden
WARNUNG
Der Schutz (1) ist nur für Mähköpfe
zugelassen, deshalb muss vor dem
Anbau eines Mähkopfes auch der
Schutz (1) angebaut werden.
WARNUNG
Der Schutz (2) ist nur für
Grasschneideblätter zugelassen,
deshalb muss vor dem Anbau eines
Grasschneideblattes auch der
Schutz (2) angebaut werden.
7
8
5
4
1
6
1
3
8
7
3988BA001 KN
4
A
3988BA029 KN
Schutzvorrichtungen
anbauen
1
3988BA008 KN
2
3988BA009 KN
