6 Fűvágólap 260-2
(Ø 260 mm)
7 Fűvágólap 230-4
(Ø 230 mm)
8 Fűvágólap 230-8
(Ø 230 mm)
FIGYELMEZTETÉS
A nem fémből készült fűvágólapok
használata nem megengedett.
Védők
9 Védő hossztolókéssel
10 Védő hossztolókés nélkül
Foganytúk
11 Körfogantyú
12 Körfogantyú a következővel:
13 Kengyel (előtolási korlátozó)
14 Kétkezes fogantyú
Hevederek
15 Egyvállas heveder használható.
16 Kettős vállheveder használható.
17 AR típusú akkumulátor
hordhevedere együtt
18 használható a párnabetéttel
(különleges tartozék)
A "Heveder felhelyezése" fejezetben
leírtakat vegye figyelembe.
Az elforgatható fogantyútámmal
rendelkező kétkaros fogantyú
felszerelése
A berendezés leszállításakor az
elforgatható fogantyútám már fel van
szerelve a szárra. A fogantyúcső
felszereléséhez a szorítóhélyaknak
felszerelve kell lenniük.
A szorítóhéjak leszerelése

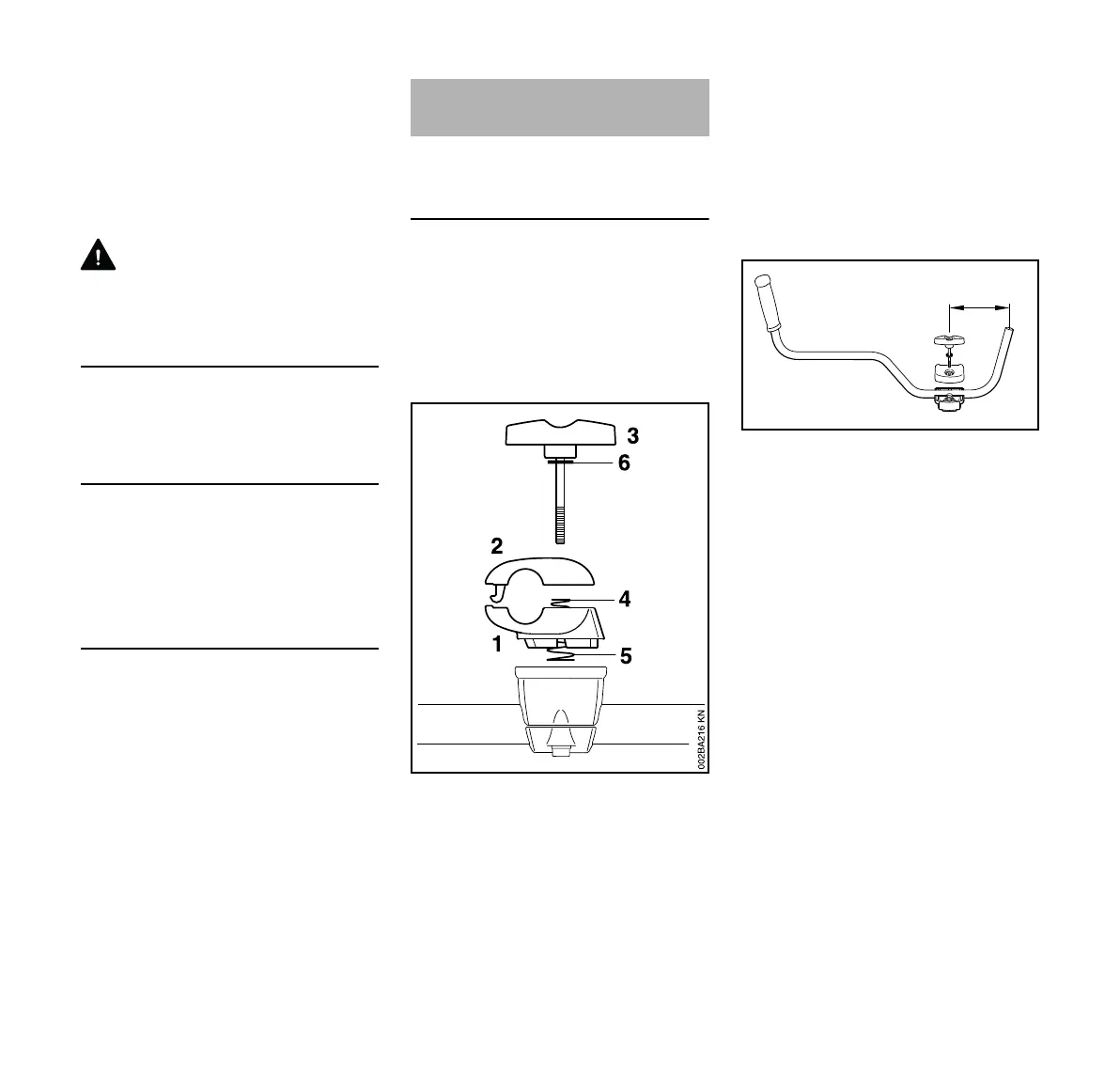

N Fogja meg az alsó (1) és a felső (2)
szorítóhéjat.
N Csavarja ki a szorítócsavart (3) – a
szorítócsavar kicsavarását
követően az alkatrészek
meglazulnak és a két rugó (4, 5)
szétnyomja azokat!
N Húzza ki a szorítócsavart – az
alátétkarika (6) a szorítócsavaron
marad.
N Válassza szét a szorítóhéjakat – a
rugók (4, 5) az alsó szorítóhéjban
maradnak!
A fogantyúcső rögzítése
N A fogantyúcsövet (7) helyezze az
alsó szorítóhéjba (1), úgy, hogy az
a (A) távolság ne legyen nagyobb,
mint 15 cm (6 in).
N Tegye fel a felső szorítóhéjat és
fogja össze a két szorítóhéjat.
N A szorítócsavart nyomja át
ütközésig a két szorítóhéjon – fogja
össze és biztosítsa az összes
alkatrészt.
Kettős kézifogantyú
felszerelése
1
7
A
250BA046 KN
