Stihl FSA 90 - Beschermkappen Monteren

FSA 90, FSA 90 R
Nederlands
415

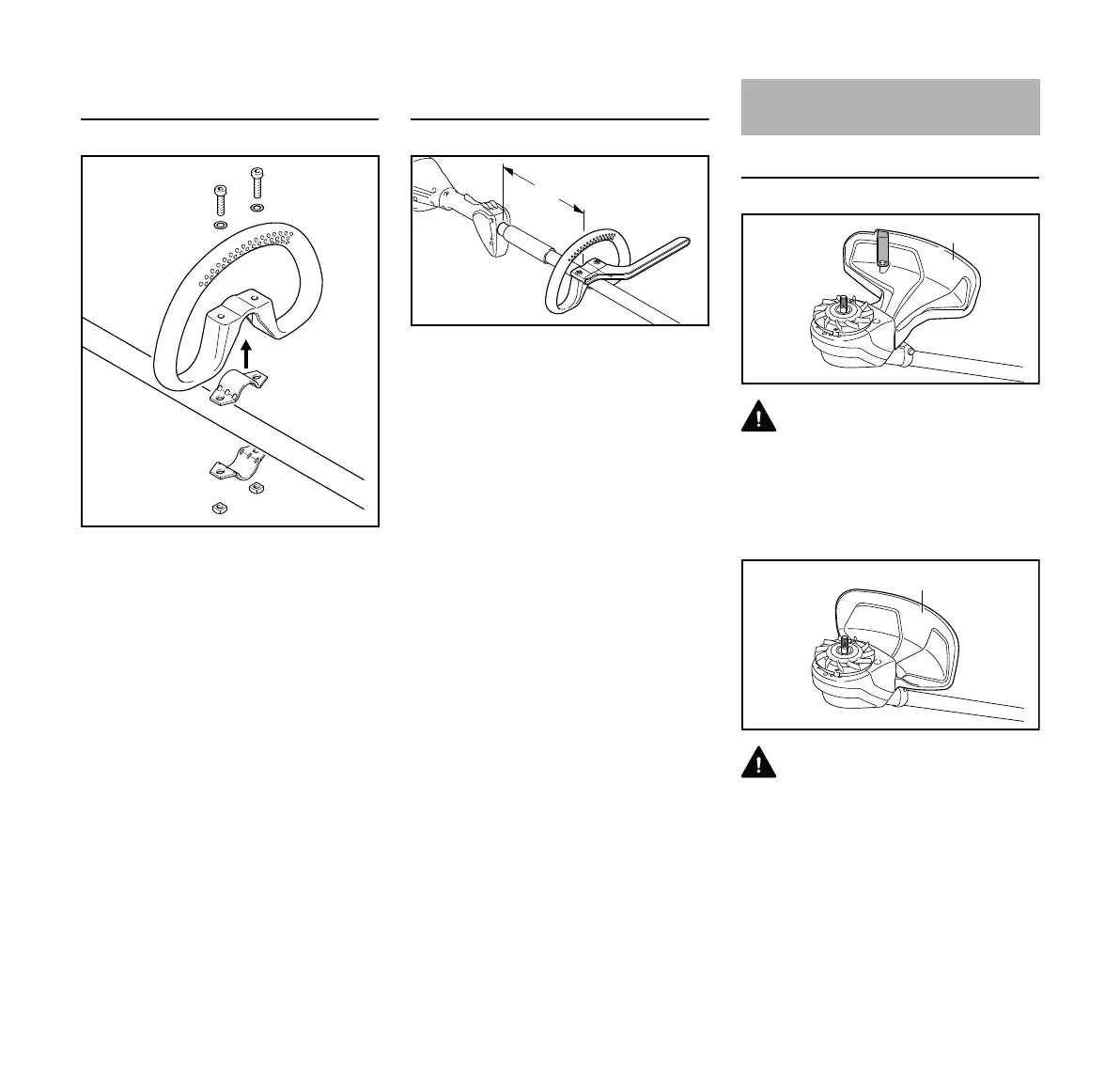

Beugelhandgreep zonder beugel
monteren
N Klem (3) in de beugelhandgreep (4)
plaatsen en samen op de
steel/maaiboom (5) aanbrengen
N Klem (6) aanbrengen
N Boringen met elkaar in lijn brengen
N Ring (8) op de bout (7) plaatsen en
deze weer in de boring steken,
hierop de vierkante moer (1)
draaien – tot deze aanligt
N Verder met "Beugelhandgreep
uitlijnen en bevestigen"
Beugelhandgreep uitlijnen en
bevestigen
Door het wijzigen van de afstand (A) kan
de beugelhandgreep in de voor de
gebruiker en de toepassing meest
gunstige stand worden geplaatst.
Afstand (A) bij gebruik van maaikoppen:
maximaal 30 cm (12 inch)
Afstand (A) bij gebruik van metalen
snijgarnituren: maximaal 25 cm
(10 inch)
N De beugelhandgreep in de
gewenste stand schuiven
N Beugelhandgreep (4) uitlijnen
N De bouten zo vast aandraaien, dat
de beugelhandgreep niet meer om
de steel/maaiboom kan worden
verdraaid – als er geen beugel is
gemonteerd: indien nodig de
moeren borgen
De juiste beschermkap monteren
WAARSCHUWING
De beschermkap (1) is alleen
vrijgegeven voor maaikoppen, daarom
moet voor de montage van een maaikop
ook de beschermkap (1) worden
gemonteerd.
WAARSCHUWING
De beschermkap (2) is alleen
vrijgegeven voor grassnijbladen,
daarom moet voor de montage van een
grassnijblad ook de beschermkap (2)
worden gemonteerd.
7
8
5
4
1
6
1
3
8
7
3988BA001 KN
4
A
3988BA029 KN
Beschermkappen monteren
1
3988BA008 KN
2
3988BA009 KN
