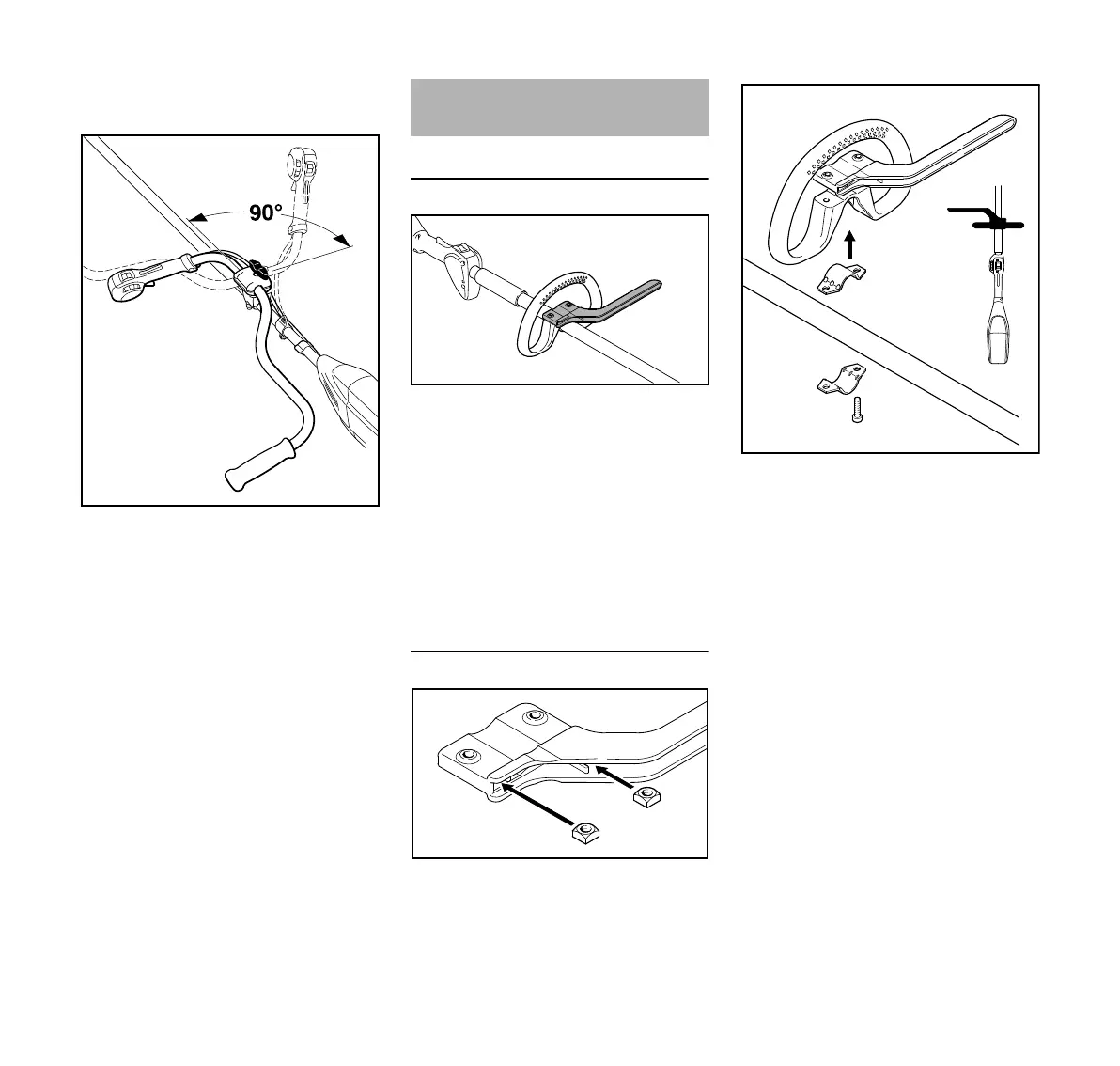

Girare il manico tubolare nella posizione
di trasporto
N Sbloccare la vite ad alette (3) e
svitarla fino a potere girare in senso
orario il manico tubolare (7)
N Girare di 90° in senso antiorario il
manico e infine spostarlo in basso
N Stringere la vite (3)
Orientare il manico tubolare nella
posizione d’esercizio
N Orientare il manico in senso inverso
a quello descritto sopra e girarlo od
orientarlo in senso orario
Uso della staffa
Secondo l’attrezzo di taglio usato –
ved. "Combinazioni ammesse fra
attrezzo di taglio, riparo, impugnatura e
tracolla" – l’impugnatura circolare deve
essere munita di una staffa che serve da
limitatore del passo.
La staffa è compresa nella fornitura
dell'apparecchiatura o è disponibile
come accessorio a richiesta.
Montaggio dell’impugnatura circolare
con staffa
N Infilare i dadi quadri (1) nella
staffa (2) – fare coincidere i fori
N Applicare la fascetta (3)
nell’impugnatura circolare (4) e
montarle insieme sullo stelo (5)
N Applicare la fascetta (6)
N Applicare la staffa (2) – attenzione
alla posizione!
N Fare coincidere i fori
N Inserire le viti (7) nei fori – e
avvitarle nella staffa fino all’arresto
N Continuare con "Centraggio e
fissaggio dell’impugnatura
circolare"
