Stihl FSA 90 - Montering Af Specialhåndgreb

FSA 90, FSA 90 R
dansk
268

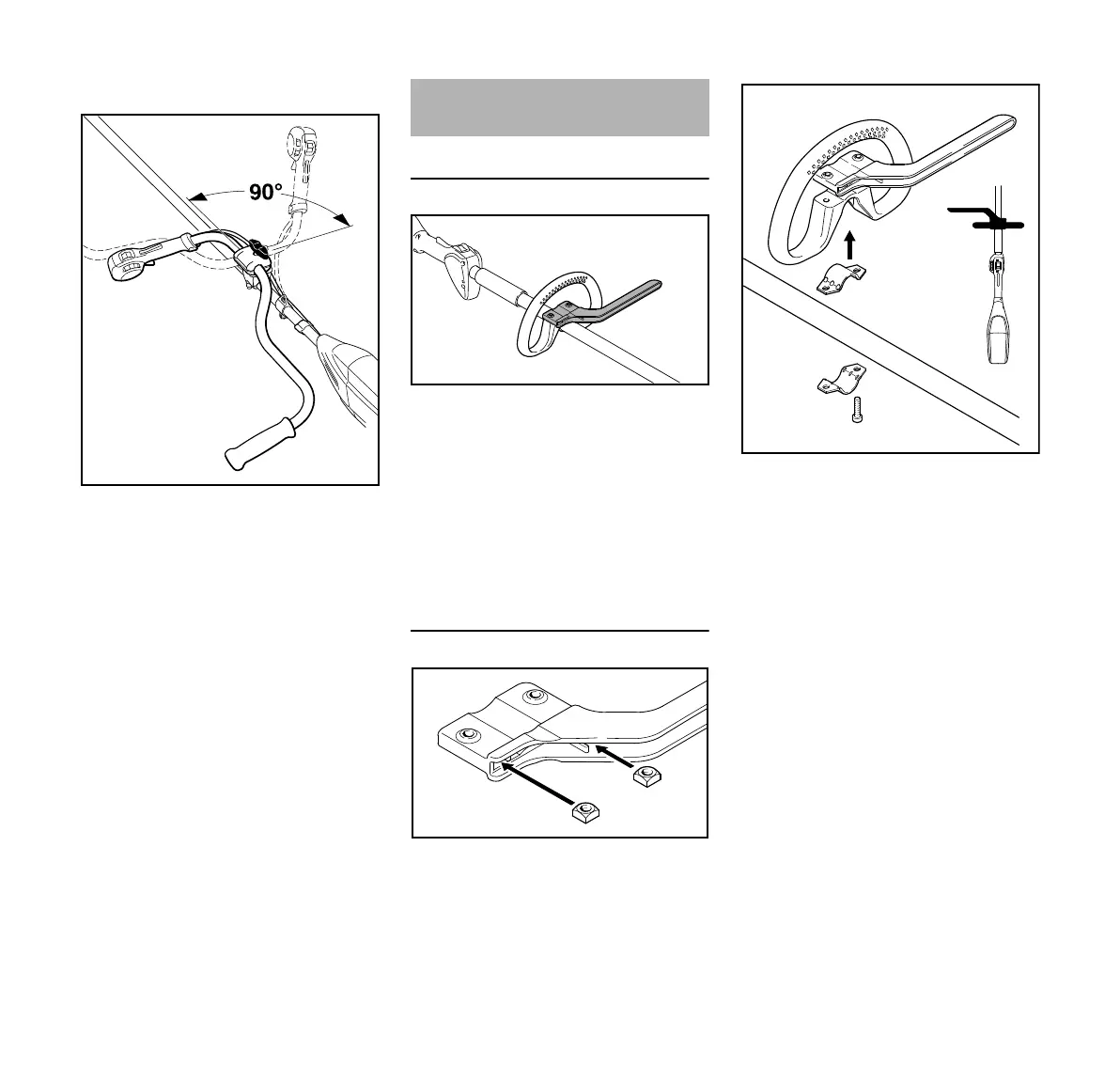

Sving håndtagsrøret i transportstilling
N Løsn knebelskruen (3), og skru den
så langt ud, at håndtagsrøret (7)
kan drejes
N Drej håndtagsrøret 90° mod urets
retning og sving det derefter nedad
N Spænd knebelskruen (3) fast
Sving håndtagsrøret i arbejdsstilling
N Drej hhv. sving håndtagsrøret i
modsat rækkefølge af den
beskrevne ovenfor og i urets retning
Brug af bøjle
Afhængigt af det anvendte
skæreværktøj - se “tilladte
kombinationer af skæreværktøj,
beskyttelse, håndtag, sele” - skal der
anbringes en bøjle på
specialhåndgrebet, som tjener som
skridtbegrænser.
Bøjlen leveres sammen med redskabet
eller fås som specialudstyr.
Montering af specialhåndtag med bøjle
N Sæt firkantmøtrikkerne (1) ind i
bøjlen (2) – boringerne skal flugte
N Læg spændebåndet (3) i
specialhåndtaget (4) og sæt dem
sammen på skaftet (5)
N Læg spændebåndet (6) på
N Læg bøjlen (2) på – vær
opmærksom på positionen!
N Boringerne skal ligge over hinanden
N Sæt skruerne (7) i boringerne og
skru dem i til anlæg i bøjlen
N Videre med “Justering og
fastgørelse af specialhåndtag”
7
3
3988BA006 KN
Montering af
specialhåndgreb
3988BA034 KN
2
1
1
3988BA030 KN
2
5
4
3
6
7
3988BA007 KN
