Stihl FSA 90 - Beugelhandgreep Monteren

FSA 90, FSA 90 R
Nederlands
414

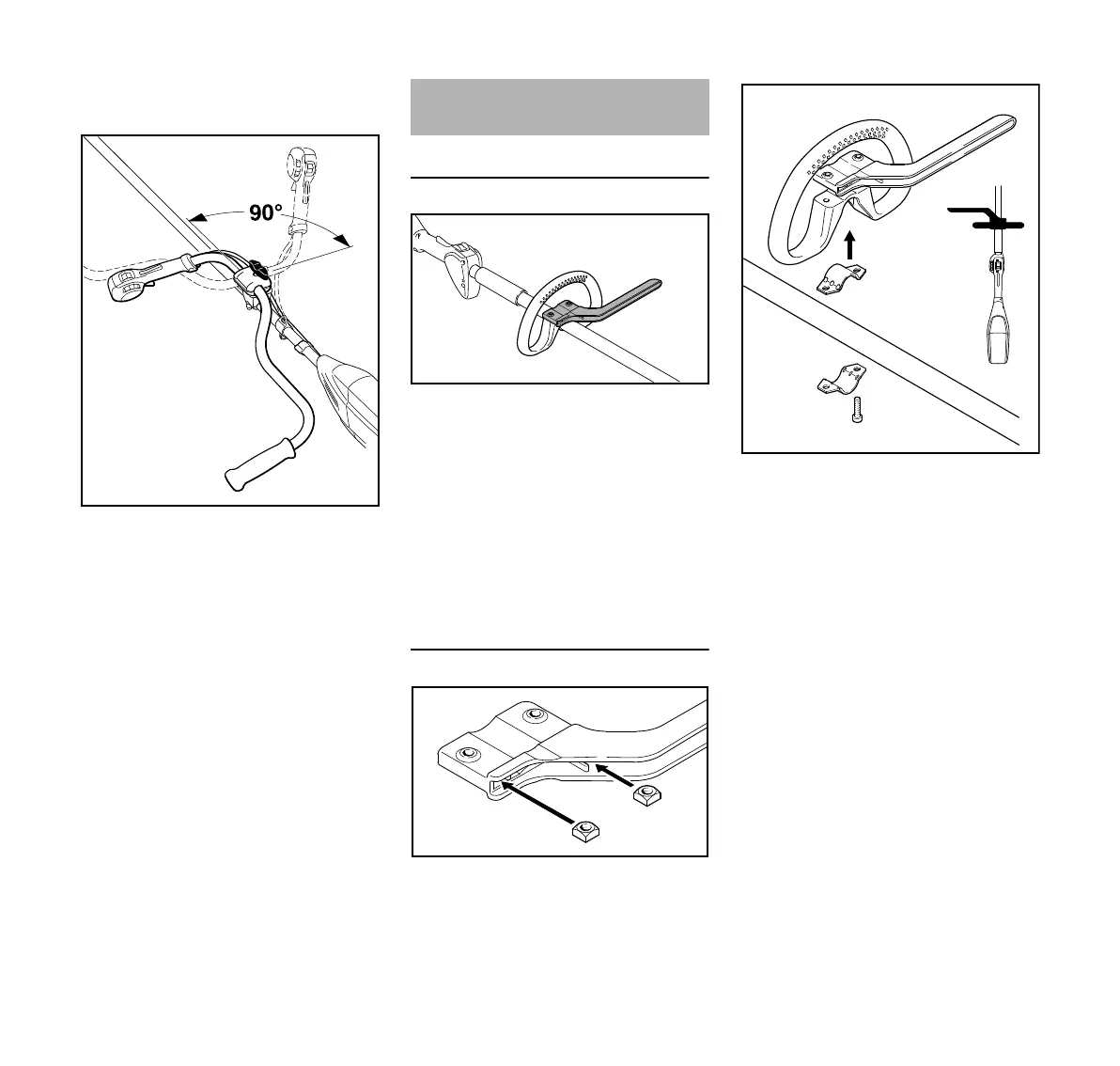

Draagbeugel in de transportstand
kantelen
N Knevelbout (3) losdraaien en zover
uit de schroefdraad draaien tot de
draagbeugel (7) kan worden
gedraaid
N De draagbeugel 90° linksom
verdraaien en aansluitend naar
beneden kantelen
N Knevelbout (3) vastdraaien
Draagbeugel in de werkstand kantelen
N De draagbeugel in omgekeerde
volgorde dan zoals hierboven staat
beschreven en rechtsom draaien,
resp. kantelen
Beugel gebruiken
Afhankelijk van het gemonteerde
snijgarnituur – zie "Vrijgegeven
combinaties van snijgarnituur,
beschermkap, handgreep, draagstel" –
moet op de beugelhandgreep een
beugel worden gemonteerd die als
loopbegrenzer dient.
De beugel wordt met het apparaat
meegeleverd of is als speciaal
toebehoren leverbaar.
Beugelhandgreep met beugel monteren
N Vierkante moeren (1) in de
beugel (2) steken – en de boringen
met elkaar in lijn brengen
N Klem (3) in de beugelhandgreep (4)
plaatsen en samen op de
steel/maaiboom (5) aanbrengen
N Klem (6) aanbrengen
N Beugel (2) aanbrengen – op de
montagestand letten!
N Boringen met elkaar in lijn brengen
N Bouten (7) in de boringen steken –
en in de beugel draaien tot ze
aanliggen
N Verder met "Beugelhandgreep
uitlijnen en bevestigen"
7
3
3988BA006 KN
Beugelhandgreep monteren
3988BA034 KN
2
1
1
3988BA030 KN
2
5
4
3
6
7
3988BA007 KN
