Stihl FSA 90 - Montering Av Loophandtag

FSA 90, FSA 90 R
svenska
160
Sväng handtagsröret till transportläget.
N Lossa låsskruven (3) och skruva ut
den så mycket att handtagsröret (7)
kan vridas medurs.
N Vrid handtagsröret 90° moturs och
sväng sedan nedåt.
N Skruva fast låsskruven (3).
Sväng handtagsröret till arbetsläget.
N Vrid resp. sväng handtagsröret
medurs och i omvänd ordningsföljd
jämfört med beskrivningen ovan.
Användning av bygel
Beroende på vilket skärverktyg som
används måste en bygel monteras på
loophandtaget som fungerar som
stegbegränsare – se ”Godkända
kombinationer av skärverktyg, skydd,
handtag och bärselar”.
Bygeln följer med vid leverans av
maskinen och finns även som
specialtillbehör.

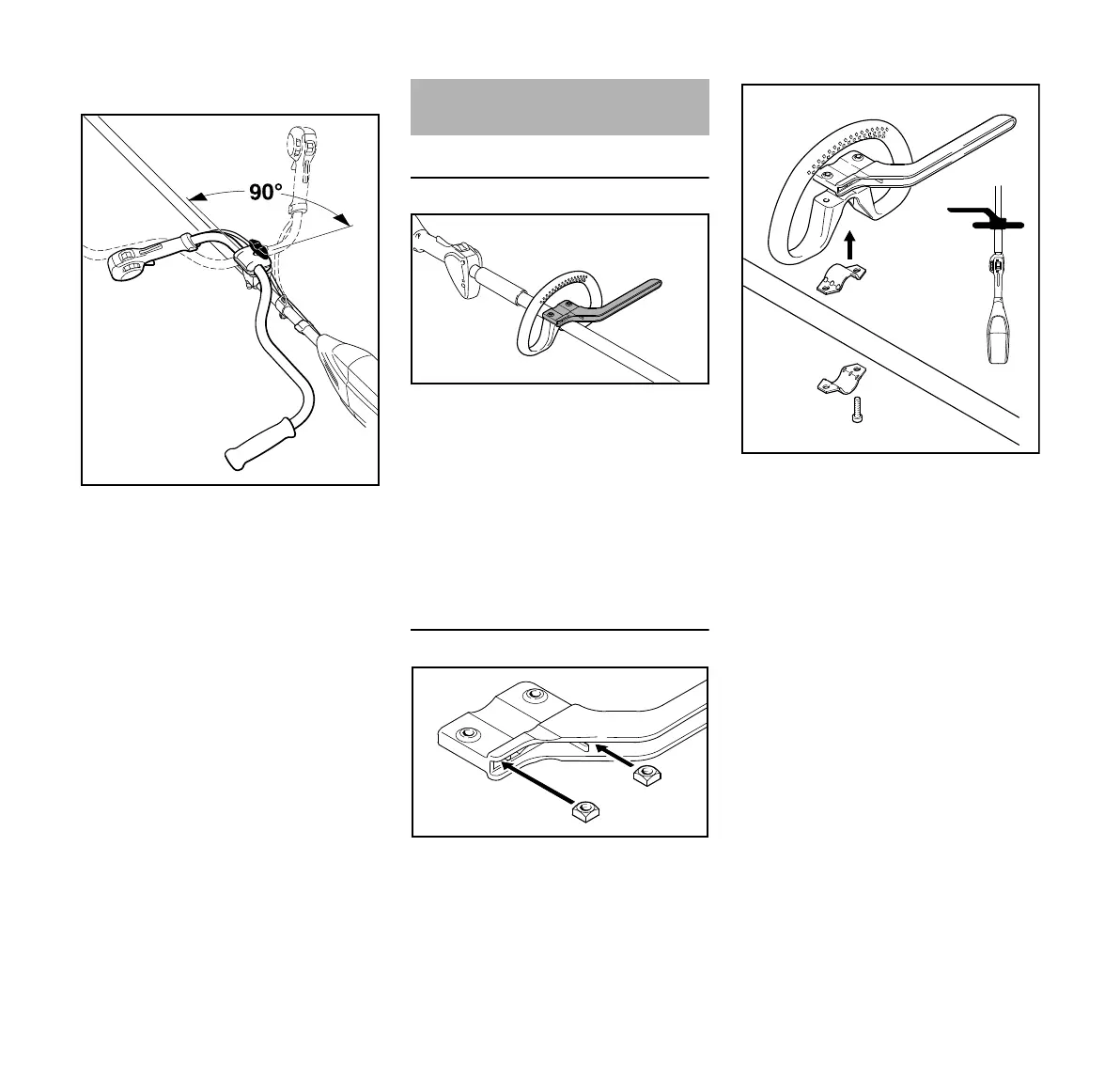

Montering av loophandtag med bygel
N Sätt in fyrkantmuttrarna (1) i
bygeln (2) – hålen ska ligga mitt för
varandra.
N Lägg klämman (3) i
loophandtaget (4) och sätt dem
tillsammans på riggröret (5).
N Lägg på klämman (6).
N Lägg på bygeln (2) – observera
positionen!
N Hålen ska ligga mitt för varandra.
N Stick in skruvarna (7) i hålen och
vrid fast dem i bygeln till stopp.
N Gå vidare med ”Inställning och
fastsättning av loophandtaget”.
7
3
3988BA006 KN
Montering av loophandtag
3988BA034 KN
2
1
1
3988BA030 KN
2
5
4
3
6
7
3988BA007 KN
