FSA 90, FSA 90 R
svenska
158
6 Gräsklippningsblad 260-2
(Ø 260 mm)
7 Gräsklippningsblad 230-4
(Ø 230 mm)
8 Gräsklippningsblad 230-8
(Ø 230 mm)
VARNING
Gräsklippningsblad i andra material än
metall är inte tillåtna.
Skydd
9 Skydd med kapningskniv
10 Skydd utan kapningskniv
Handtag
11 Runtomhandtag
12 Runtomhandtag med
13 Bygel (stegbegränsare)
14 Tvåhandshandtag
Bärremmar
15 Enaxelrem kan användas
16 Dubbelaxelrem skall användas
17 Bärrem av batteritypen tillsammans
med
18 Anliggningsdyna (specialtillbehör)
kan användas
Beakta kapitlet "Sätta på bärrem".
Montering av tvåhandsstyre med
vridbart handtagsstöd
Det vridbara handtagsstödet har redan
monterats på riggröret vid leverans. För
montering av handtasröret måste
klämstyckena vara monterade.

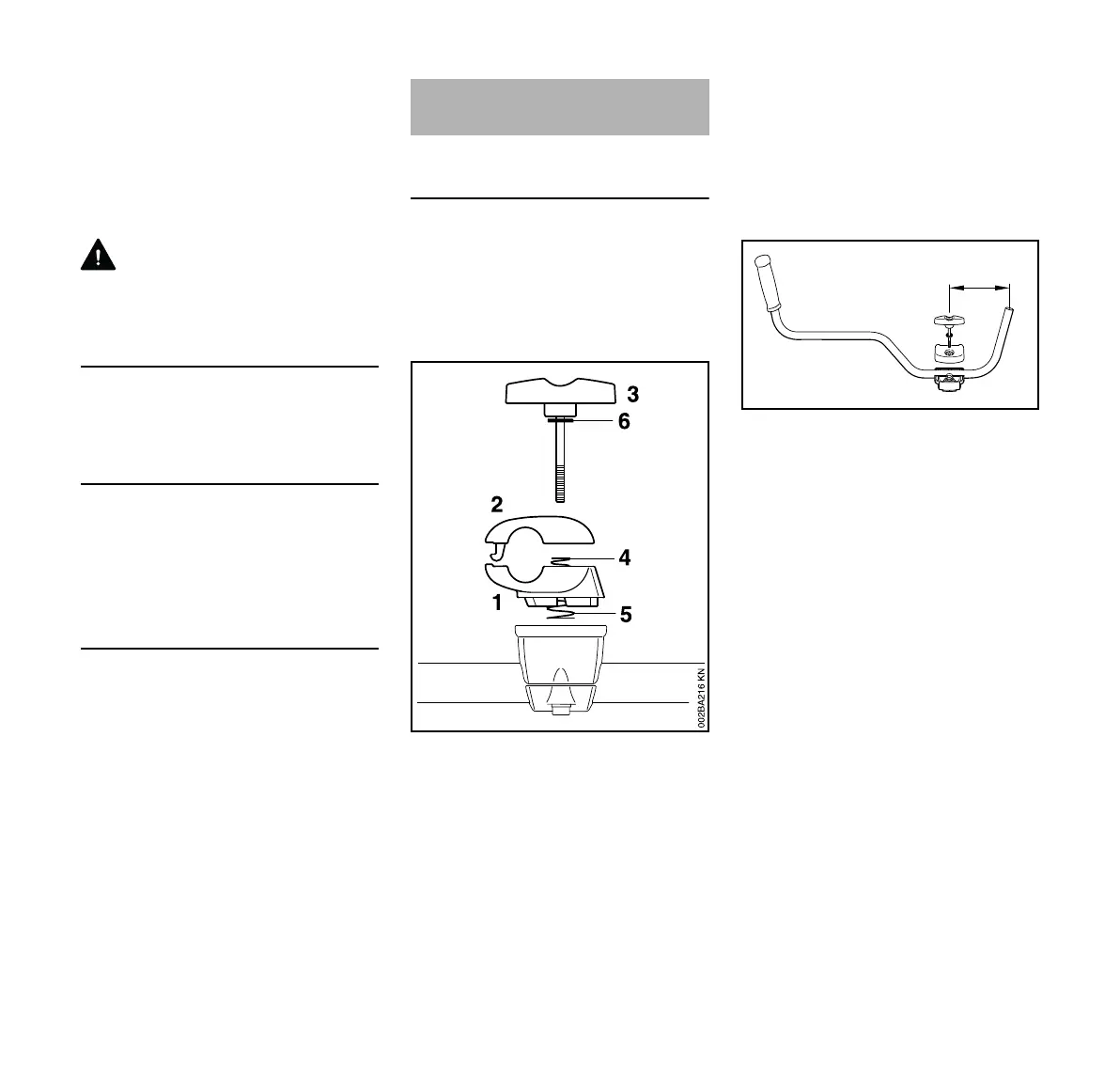

Demontering av klämstycken
N Håll fast det undre (1) och det övre
klämstycket (2).
N Skruva loss låsskruven (3) – när
låsskruven lossats är delarna lösa
och trycks isär av de båda
fjädrarna (4, 5)!
N Dra ut låsskruven – brickan (6) sitter
kvar på låsskruven.
N Dela på klämstycket –
fjädrarna (4, 5) stannar i det undre
klämstycket!
Montering av handtagsröret
N Lägg in handtagsröret (7) i det
undre klämstycket (1) så att
avståndet (A) inte är större än
15 cm (6 in.).
N Lägg på det övre klämstycket och
håll samman båda styckena.
N För in låsskruven helt genom båda
styckena tills det tar stopp – håll
ihop alla delar och säkra.
Montering av tvåhandsstyre
