FSA 90, FSA 90 R
Nederlands
413

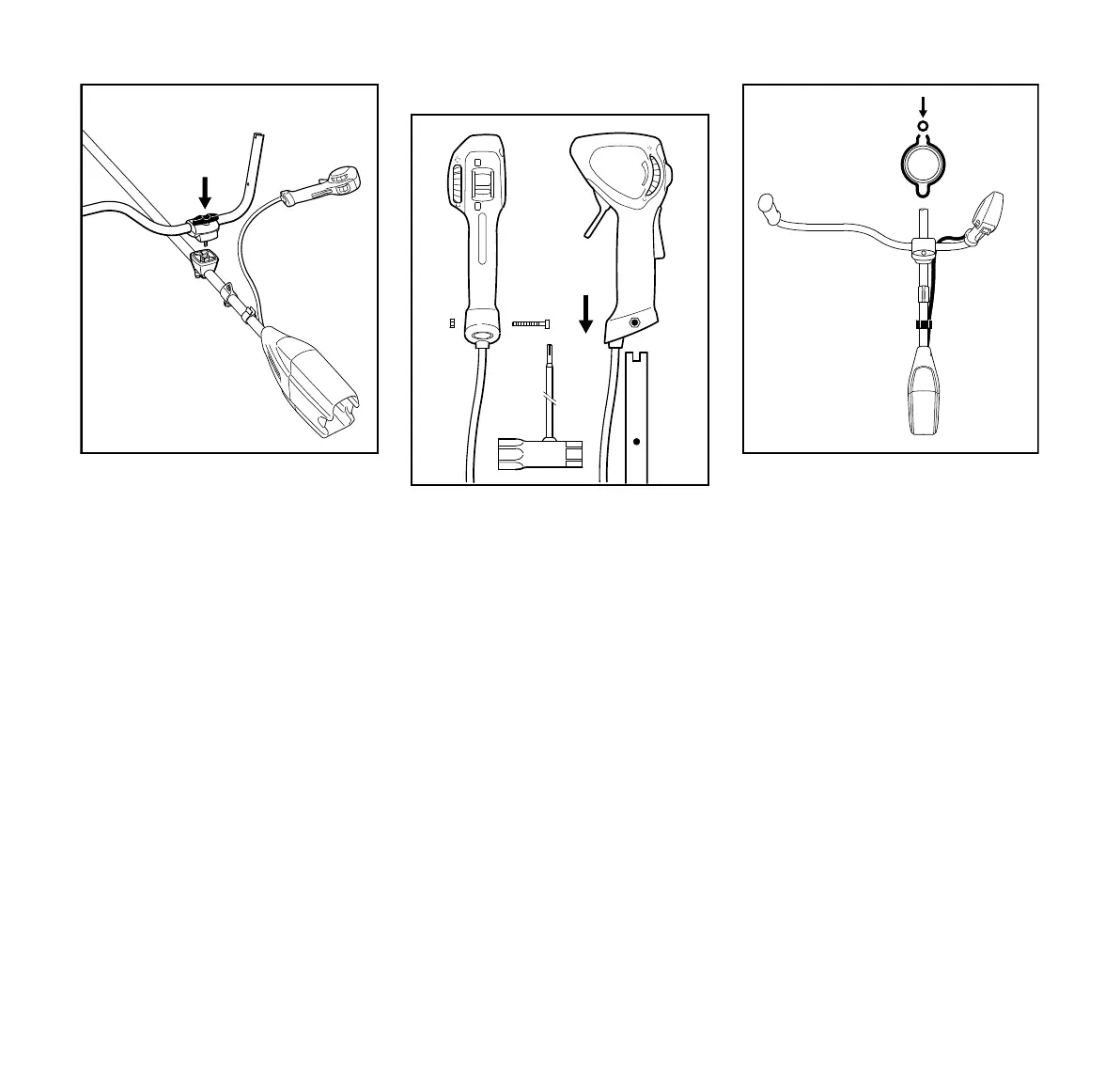

N Het geheel geborgde
onderdelenbestand met de
knevelbout naar de accuschacht
gericht op de handgreepsteun (8)
plaatsen
N Knevelbout tot aan de aanslag in de
handgreepsteun drukken en
vervolgens in de boring draaien –
nog niet vastdraaien
N Draagbeugel dwars ten opzichte
van de steel/maaiboom uitlijnen –
de maat (A) controleren
N Knevelbout vastdraaien
Bedieningshandgreep monteren
N Bout (9) losdraaien – de moer (10)
blijft achter in de
bedieningshandgreep (11)
N De bedieningshandgreep met de
schakelhendel (12) naar het
snijgarnituur gericht op het uiteinde
van de draagbeugel (7) schuiven tot
de boringen (13) in lijn liggen
N Bout (9) aanbrengen en
vastdraaien
N De geribde slang (14) in de
houder (15) drukken
3988BA003 KN
8
11
13
12
3988BA004 KN
10
7
13
9
14
15
3988BA005 KN
14
15
