FSA 90, FSA 90 R
deutsch
16

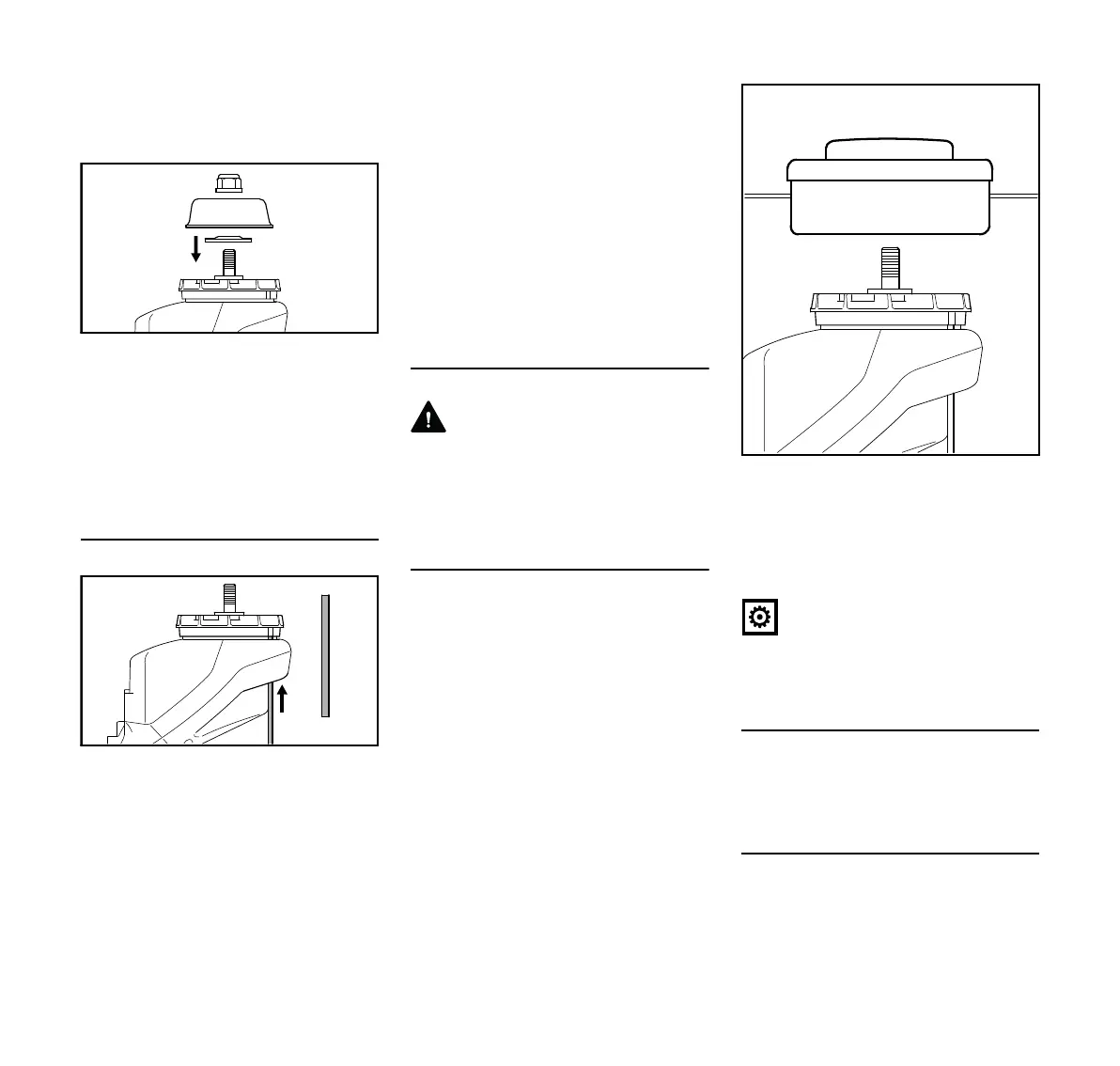

Lieferumfang mit Befestigungsteilen
Es können Mähköpfe und Metall-
Schneidwerkzeuge angebaut werden.
Dazu sind je nach Ausführung des
Schneidwerkzeugs zusätzlich
Mutter (3), Laufteller (4) und
Druckscheibe (5) notwendig.
Die Teile befinden sich im Teilesatz, der
zusammen mit dem Gerät geliefert wird
und sind als Sonderzubehör erhältlich.
Welle blockieren
Zum Anbauen und Abbauen der
Schneidwerkzeuge muss die Welle (2)
mit dem Steckdorn (6) blockiert werden.
Der Steckdorn (6) ist im Lieferumfang
enthalten und als Sonderzubehör
erhältlich.
N Steckdorn (6) in die Bohrung (7) im
Motorgehäuse schieben
N an Welle, Mutter oder
Schneidwerkzeug drehen und die
Bohrung im Lüfterrad (1) mit dem
eingeschobenen Steckdorn (6) zur
Deckung bringen
N Steckdorn (6) bis auf Höhe der
Schaufeln am Lüfterrad (1)
schieben
Die Welle ist blockiert.
Schneidwerkzeug anbauen
WARNUNG
Zum Schneidwerkzeug passenden
Schutz verwenden – siehe
"Schutzvorrichtungen anbauen".
Mähkopf mit Gewindeanschluss
anbauen
Das Beilageblatt für den Mähkopf gut
aufbewahren.
N Mähkopf gegen den Uhrzeigersinn
bis zur Anlage auf die Welle (2)
drehen
N Welle blockieren
N Mähkopf festziehen
HINWEIS
Werkzeug zum Blockieren der Welle
wieder abziehen.
Mähkopf abbauen
N Welle blockieren
N Mähkopf im Uhrzeigersinn drehen
Metall-Schneidwerkzeug anbauen
Beilageblatt und Verpackung zum
Metall-Schneidwerkzeug gut
aufbewahren.
