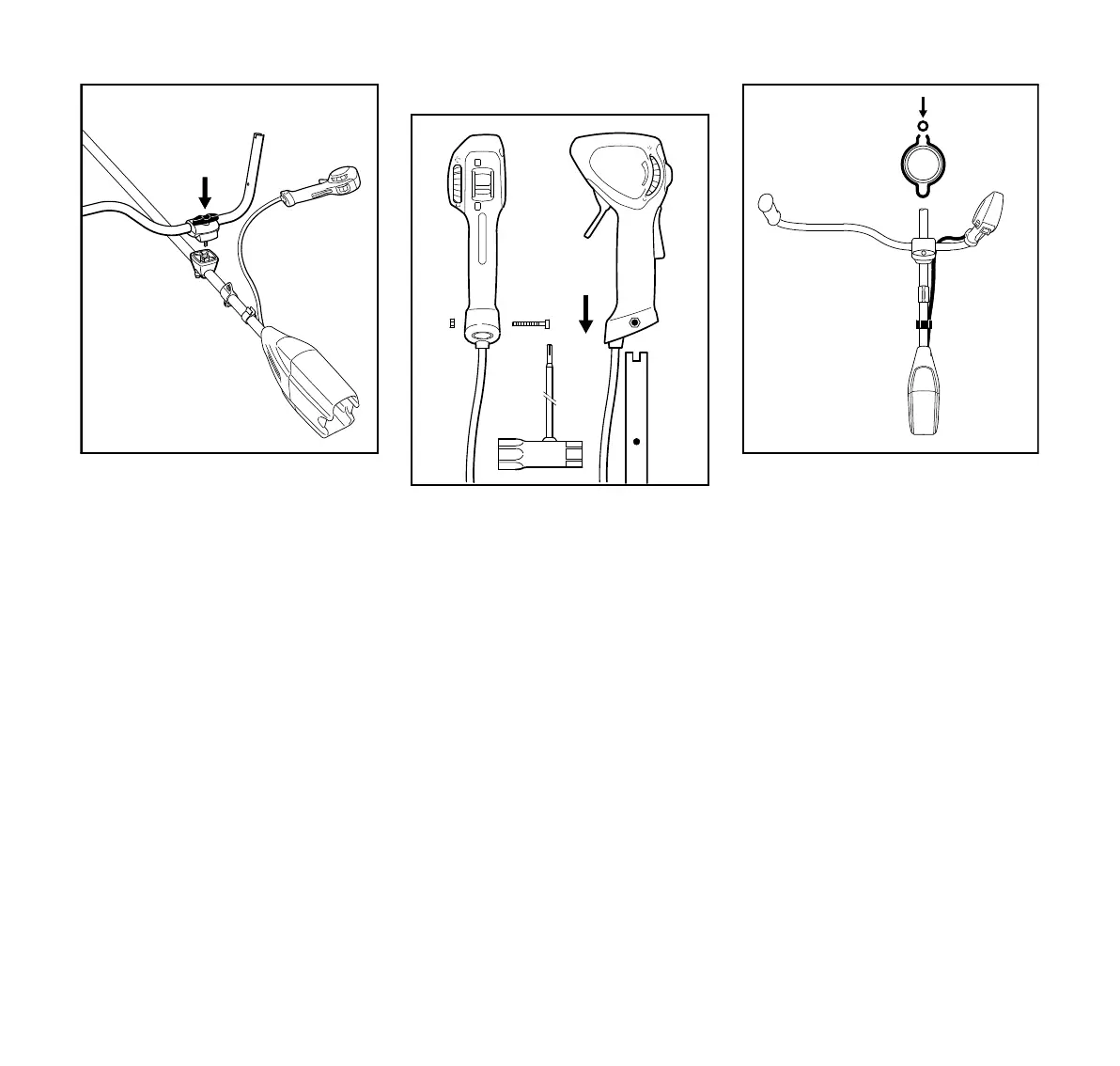

N en maintenant les pièces
assemblées, les présenter de telle
sorte que la vis à garrot se trouve du
côté du logement pour batterie et
les poser sur le support de
guidon (8) ;
N introduire à fond la vis à garrot dans
le support de guidon et la visser –
mais sans la serrer ;
N orienter le tube du guidon
perpendiculairement au tube de
protection – contrôler la cote (A) ;
N serrer fermement la vis à garrot.
Montage de la poignée de commande
N Dévisser la vis (9) – l'écrou (10)
reste alors dans la poignée de
commande (11) ;
N présenter la poignée de commande
avec la gâchette de commande (12)
orientée en direction de l'outil de
coupe la glisser sur l'extrémité du
guidon (7) de telle sorte que les
trous (13) coïncident ;
N visser et serrer la vis (9) ;
N enfoncer la gaine ondulée (14) dans
l'attache (15).
