FSA 90, FSA 90 R
français
89

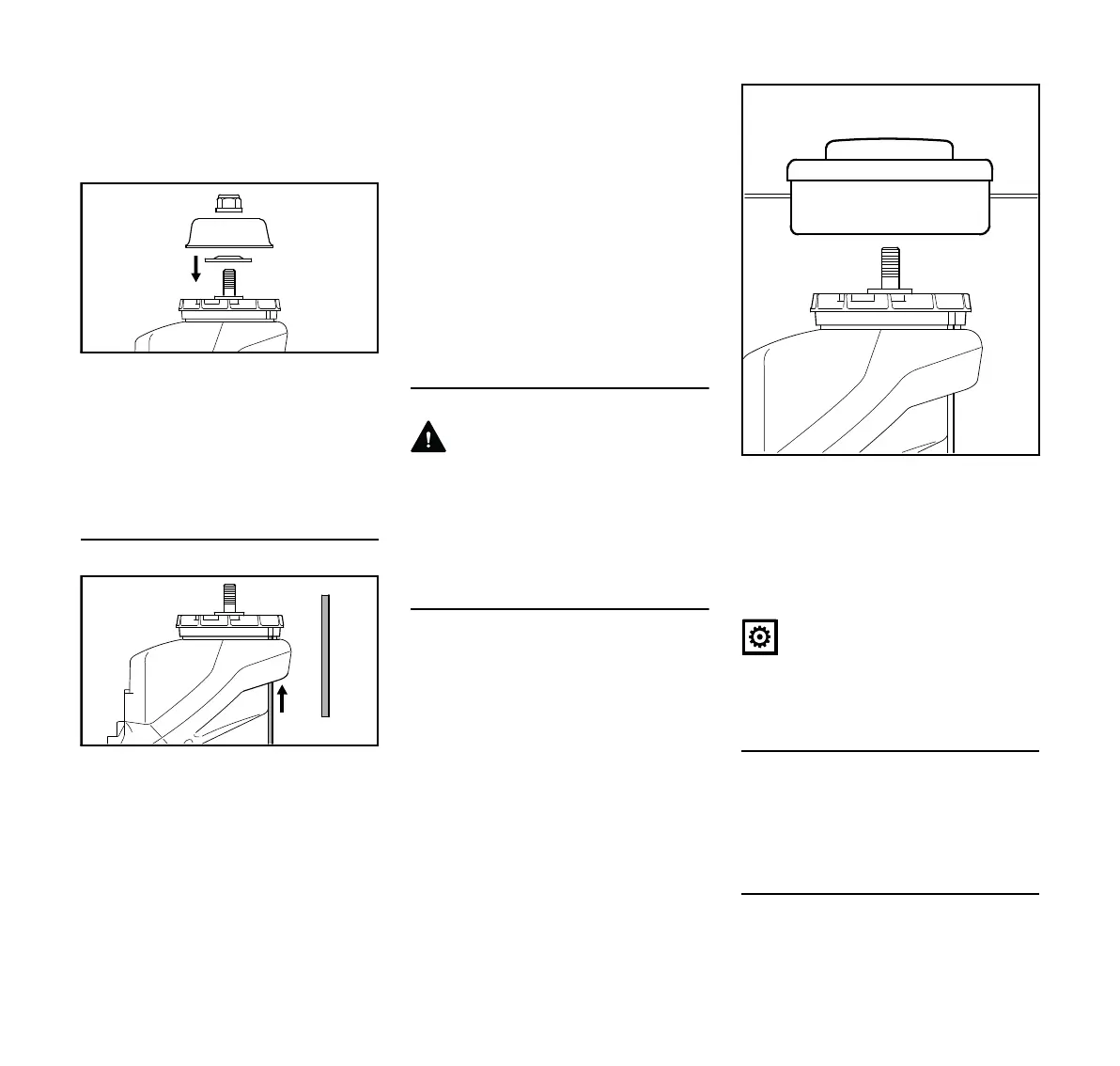

Livraison avec pièces de fixation
Il est possible de monter des têtes
faucheuses et des outils de coupe
métalliques.
Suivant la version de l'outil de coupe, il
faut utiliser en outre l'écrou (3), le bol
glisseur (4) et le disque de pression (5).
Ces pièces font partie du jeu de pièces
joint à la livraison de la machine ou sont
livrables à titre d'accessoires optionnels.
Blocage de l'arbre
Pour le montage et le démontage des
outils de coupe, il faut bloquer l'arbre (2)
à l'aide du mandrin de calage (6). Le
mandrin de calage (6) est compris dans
le jeu de pièces fourni à la livraison ou
peut être livré en tant qu'accessoire
optionnel.
N Glisser le mandrin de calage (6)
dans l'orifice (7) du carter du
moteur ;
N faire tourner l'arbre, l'écrou ou l'outil
de coupe pour faire coïncider
l'orifice de l'hélice de ventilateur (1)
avec le mandrin de calage (6)
introduit ;
N pousser le mandrin de calage (6)
jusqu'au niveau des pales de
l'hélice de ventilateur (1).
L'arbre est bloqué.
Montage de l'outil de coupe
AVERTISSEMENT
Monter le capot protecteur qui convient
pour l'outil de coupe respectivement
utilisé – voir « Montage des dispositifs
de protection ».
Montage de la tête faucheuse avec prise
filetée
Conserver précieusement le folio joint à
la tête faucheuse.
N Visser la tête faucheuse sur
l'arbre (2) en tournant dans le sens
inverse des aiguilles d'une montre,
jusqu'en appui ;
N bloquer l'arbre ;
N serrer fermement la tête faucheuse.
AVIS
Enlever l'outil inséré pour bloquer
l'arbre.
Démontage de la tête faucheuse
N Bloquer l'arbre ;
N faire tourner la tête faucheuse dans
le sens des aiguilles d'une montre.
Montage d'un outil de coupe métallique
Conserver précieusement l'emballage et
le folio joint à l'outil de coupe métallique.
