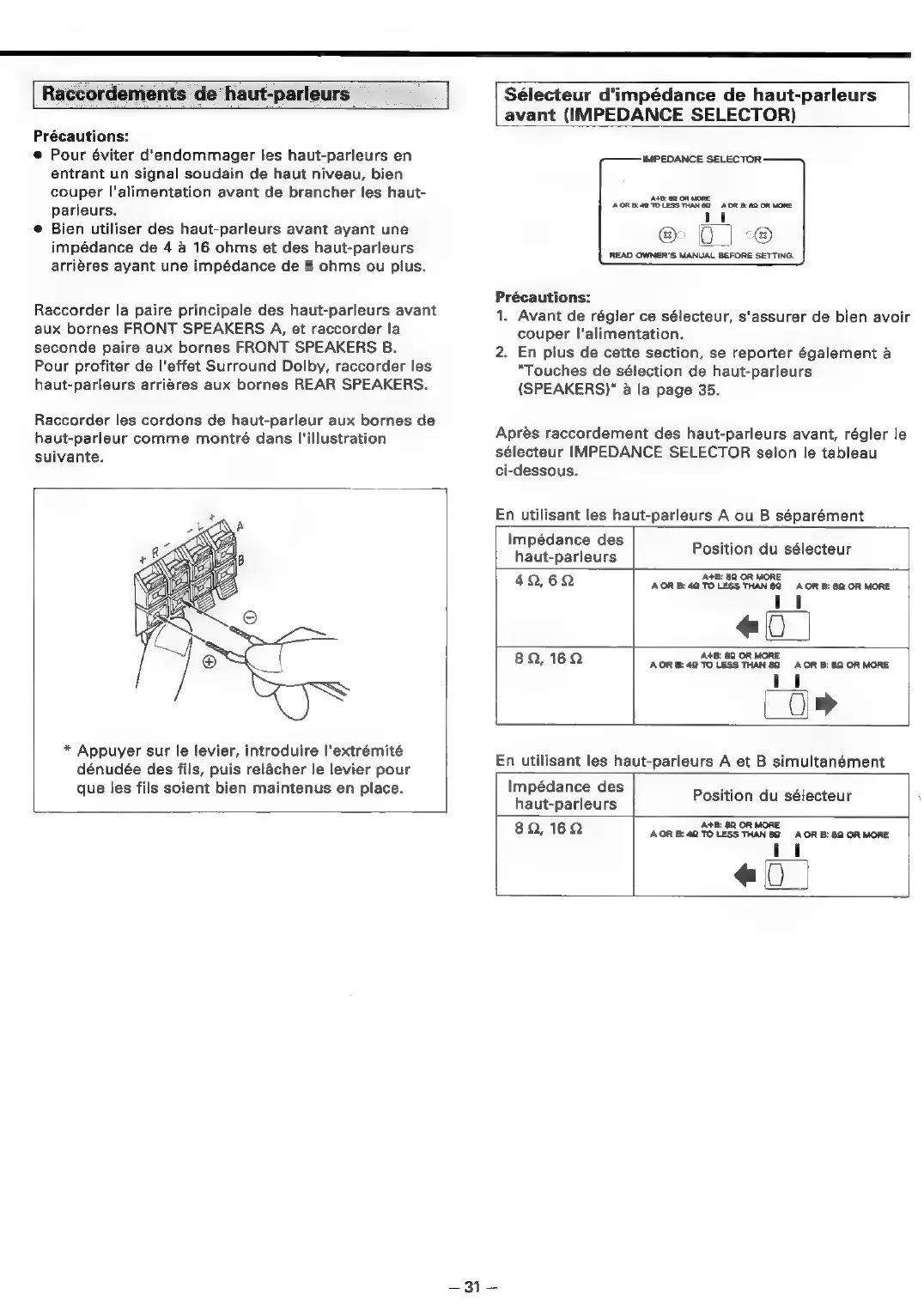

Raccordements de haut-parleurs |
Précautions:
@ Pour éviter d'endommager les haut-parleurs en
entrant un signal soudain de haut niveau, bien
couper I'alimentation avant de brancher les haut-
parleurs.
Bien utiliser des haut-parleurs avant ayant une
impédance de 4 a 16 ohms et des haut-parleurs
arriéres ayant une impédance de 8 ohms ou plus.
Raccorder la paire principale des haut-parleurs avant
aux bornes FRONT SPEAKERS A, et raccorder la
seconde paire aux bornes FRONT SPEAKERS B.
Pour profiter de l'effet Surround Dolby, raccorder les
haut-parleurs arriéres aux bornes REAR SPEAKERS.
Raccorder les cordons de haut-parleur aux bornes de
haut-parleur comme montré dans I'illustration
suivante.
* Appuyer sur le levier, introduire l'extrémité
dénudée des fils, puis relacher le levier pour
que les fils soient bien maintenus en place.
Sélecteur d'impédance de haut-parleurs
avant (IMPEDANCE SELECTOR)
IMPEDANCE SELECTOR
READ OWNER’S MANUAL BEFORE SETTING.
Précautions:
1. Avant de régler ce sélecteur, s'assurer de bien avoir
couper I'alimentation.
En plus de cette section, se reporter également a
“Touches de sélection de haut-parleurs
(SPEAKERS)" a la page 35.
2.
Apres raccordement des haut-parleurs avant, régler le
sélecteur IMPEDANCE SELECTOR selon le tableau
ci-dessous.
En utilisant les haut-parleurs A ou B séparément
Impédance des
haut-parleurs
Position du sélecteur
42,62 AOR B: 40 70 LESS THAN 69 AOR B: 89 OR MORE,
|
82,162 A+B: 89 OR MORE
AOR B: 49 TO LESS THAN 8@ AOR B: 82 OR MORE
Ll
En utilisant les haut-parleurs A et B simultanément
Impédance des
haut-parleurs
Position du sélecteur
A+B: 82 OR MORE
AOR B: 42 TO LESS THAN 89 AOR B: 82 OR MORE
8Q, 162
0]
