3 Aansluiting en montage van de DIGITRADIO UP1
Let op!
> Dit apparaat is alleen voor inbouw bedoeld. Werkzaamheden aan het 230
V-netwerk mogen alleen door gekwalificeerde elektriciens worden uitgevoerd!
Levensgevaar en brandgevaar door elektrische spanning van 230 V. Koppel
voor montage/demontage de voeding los. In het geval van schade als gevolg
van een onjuiste aansluiting, vervalt de aansprakelijkheid en garantie.

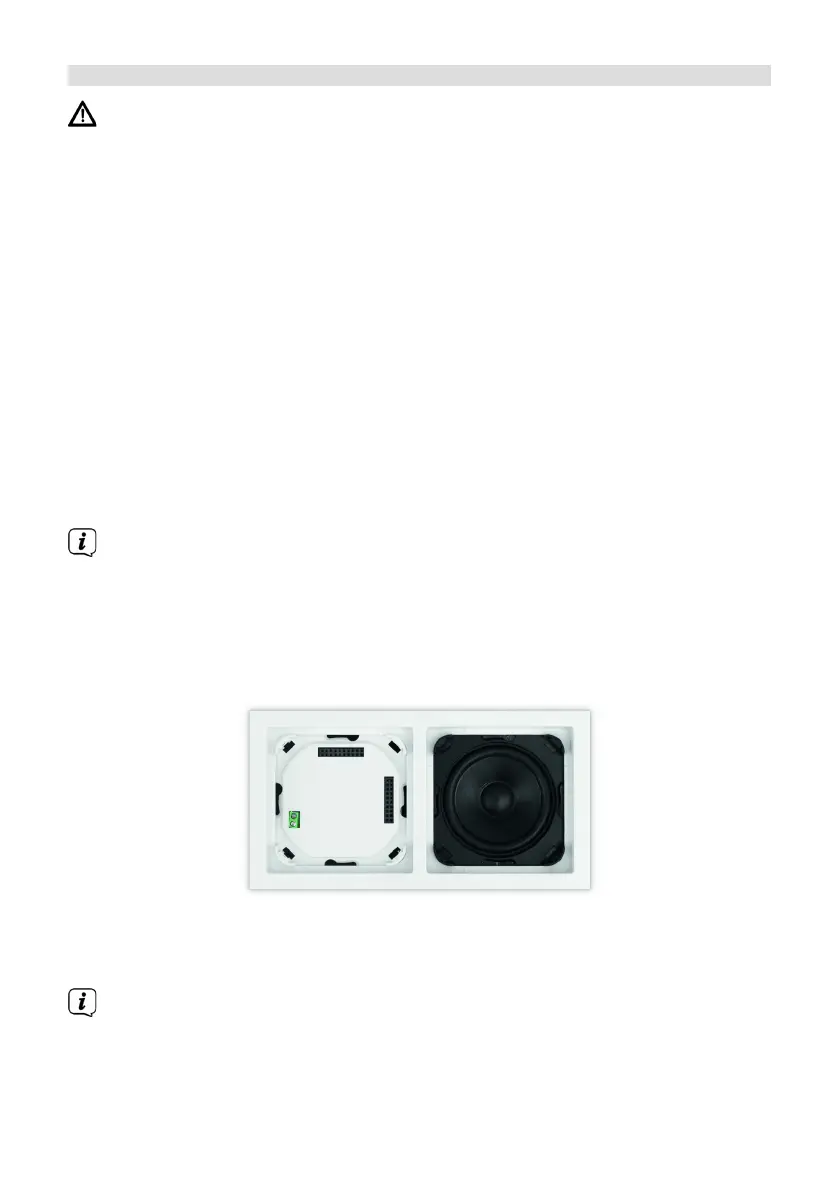

> Voor de radio en de luidspreker zijn 2x DIN inbouw-/opbouwcontactdozen
nodig.
> U kunt de radio en luidspreker horizontaal of verticaal monteren. Let bij het
monteren van de radio op de uitlijning van de stekkercontacten A voor de
displaybediening van de radio.
> Stroom wordt geleverd via de met L en N gemarkeerde aansluitingen aan de
achterkant van de radio-unit.
> De antenne wordt met het aansluitblok met het opschri ANTENNA
aangesloten.
> Sluit de luidspreker aan op contact B. Let op de juiste polariteit.
Als het apparaat al is gemonteerd of gemonteerd, verwijdert u de
displaybediening van de radio-unit met behulp van het frame van de radio.
Als het apparaat zich in de leveringstoestand bevindt, trekt u het bovenstuk
met de handen van de radio af. Trek het bovenstuk er alleen met uw handen
af. Gebruik nooit een schroevendraaier of een vergelijkbaar hard voorwerp
om het los te wrikken. Bij het verwijderen moet u eerst de weerstand van de
borgklemmen van de veer op de hoeken overwinnen.
+
-
A
B
A
> Sluit pas na een succesvolle installatie de displaybediening aan. Let hierbij op
de uitlijning van de contactstrip (A). Hiervoor schui u de displaybediening
voorzichtig recht op de radio, totdat deze op zijn plaats klikt.
Verdere installatie-instructies en illustraties vindt u onder punt „15 Installation“
auf Seite 123.
108
